タンタルコンデンサの用途コンデンサの基本機能

コンデンサは大きく以下の3点の用途に使用されます。コンデンサの一種のタンタルコンデンサも、同様の用途で使用されます。

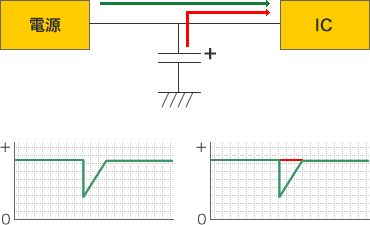

1. バックアップ用途

電池としての機能を利用。
電源の瞬断時や急にICの駆動スピードが上がり、負荷電流が増えた場合、電源からのライン電圧が降下しICの誤動作を招く事があります。これを防止する為、電源ライン正常時にコンデンサが蓄えておいた電気をIC側に供給し電源ライン電圧を一時的に維持します。

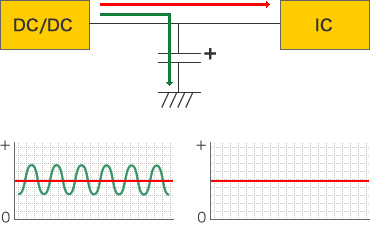

2. デカップリング用途

交流を流す特性を利用。
安定した直流電圧を供給する為、電源ラインに重畳される外部から誘導ノイズ又は高速回路駆動による高周波ノイズを除去する機能。一般的な電源回路で使用されます。

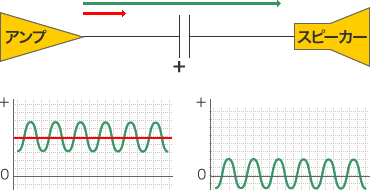

3. カップリング用途

前段回路の直流バイアス電圧を除去し、交流信号電圧のみ後段回路に伝達します。
一般的にオーディオ回路で使用されます。
