BD7Fシリーズはフォトカプラ不要の絶縁型フライバック・コンバータです。トランスで絶縁された安定な出力電圧を得るために、従来のアプリケーションでは必要とされたフォトカプラや、トランスの3次巻線によるフィードバック回路が一切不要となることで、大幅に部品点数を削減し、小型、高信頼性の絶縁型電源アプリケーションを実現できます。さらに、独自の適応型オン時間制御テクノロジの採用で、従来の方式では必要とされた外付け位相補償部品も不要となり、簡単に高性能の絶縁型電源アプリケーションを実現できます。

Tech Web電源設計の技術情報サイト

Tech Webは、技術者のためのホットでリアルな情報サイトです。電源ICの基礎から評価方法、セミナー情報、ほかにもエンジニアのインタビューや技術資料を提供しています。

パラメトリックサーチ

表幅を固定


Loading...

X X

      Loading
      Loading
      Loading

      製品概要



      製品概要

      HSON8BD7Fｘ00HFN-LB HTSOP-J8BD7Fｘ00EFJ-LB

      一般的に絶縁電源の出力電圧を安定させるためには、寿命部品であるフォトカプラや補助巻線を使用する方式がもちいられています。
      今回、ロームはこれらフィードバック回路が不要な絶縁型フライバックDC/DCコンバータを商品化しました。
      シンプルな絶縁電源の構成が可能で、高電力を扱うインバータや蓄電システム、FA機器など産業機器の電源として最適です。

      絶縁型フライバックDC/DCコンバータ エンジニアプレゼンテーション

      サンプル/評価ボード購入

      評価ボード「BD7F100HFN-EVK-001」

      BD7Fxxxシリーズを搭載した評価ボードをインターネット販売を行っています。各電圧電流条件での絶縁電源を簡単に評価することができます。

      サンプル、ボードを一個から購入可能

      評価ボードラインナップ

      タイプ Part No. イメージ IC ボード
      サイズ
      X/Y [mm]      		 Vin [V] Vout
      [V]      		 Iout
      [A]      		 ユーザーズ
      ガイド      		 ネット商社在庫
      Isolated Flyback DCDC Converter BD7F100EFJ-EVK-001 BD7F100EFJ-EVK-001 BD7F100EFJ-LB 70 / 50 24 5 1.0 ユーザーズ
      ガイド      		 確認
      Isolated Flyback DCDC Converter BD7F100EFJ-EVK-002 BD7F100EFJ-EVK-002 BD7F100EFJ-LB 70 / 50 24 +15/-15 0.165 ユーザーズ
      ガイド      		 確認
      Isolated Flyback DCDC Converter BD7F100EFJ-EVK-003 BD7F100EFJ-EVK-003 BD7F100EFJ-LB 70 / 50 5 5 0.2 ユーザーズ
      ガイド      		 確認
      Isolated Flyback DCDC Converter BD7F100HFN-EVK-002 BD7F100HFN-EVK-002 BD7F100HFN-LB 70 / 50 24 5 1.0 ユーザーズ
      ガイド      		 確認
      Isolated Flyback DCDC Converter BD7F100HFN-EVK-003 BD7F100HFN-EVK-003 BD7F100HFN-LB 70 / 50 24 +15/-15 0.165 ユーザーズ
      ガイド      		 確認
      Isolated Flyback DCDC Converter BD7F100HFN-EVK-004 BD7F100HFN-EVK-004 BD7F100HFN-LB 70 / 50 5 5 0.2 ユーザーズ
      ガイド      		 確認
      Isolated Buck DCDC Converter BD7F200EFJ-EVK-001 BD7F200EFJ-EVK-001 BD7F200EFJ-LB 90 / 70 24 15 x 4ch 0.150 ユーザーズ
      ガイド      		 確認
      Isolated Buck DCDC Converter BD7F200EFJ-EVK-002 BD7F200EFJ-EVK-002 BD7F200EFJ-LB 70 / 50 24 5 2.0 ユーザーズ
      ガイド      		 確認
      Isolated Buck DCDC Converter BD7F200HFN-EVK-001 BD7F200HFN-EVK-001 BD7F200HFN-LB 90 / 70 24 15 x 4ch 0.150 ユーザーズ
      ガイド      		 確認
      Isolated Buck DCDC Converter BD7F200HFN-EVK-002 BD7F200HFN-EVK-002 BD7F200HFN-LB 70 / 50 24 5 2.0 ユーザーズ
      ガイド      		 確認

      製品ラインナップ

      品名 DS パッケージ 出力電力 入力
      耐圧      		 入力
      電圧
      範囲      		 過電流
      リミット      		 スイッチング
      周波数      		 動作
      温度      		 機能
      BD7F100HFN-LB PDF HSON8
      (2.9×3.0×0.6mm)      		 1W (Vin=5V)
      5W (Vin=24V)      		 45V 3.0~40V 1.25A 400kHz
      (Typ.)      		 -40°C～＋125°C Enable Soft Start Efficient Light
      LoadMode UVLO Over Current
      Protection Theminal Protection
      BD7F100EFJ-LB PDF HSOP-J8
      (4.9×6.0×1.0mm)
      BD7F200HFN-LB PDF HSON8
      (2.9×3.0×0.6mm)      		 10W(Vin=24V) 8.0~40V 2.75A
      BD7F200EFJ-LB PDF HSOP-J8
      (49×6.0×1.0mm)

      特長1：フォトカプラ＆補助巻線不要で小型化を実現

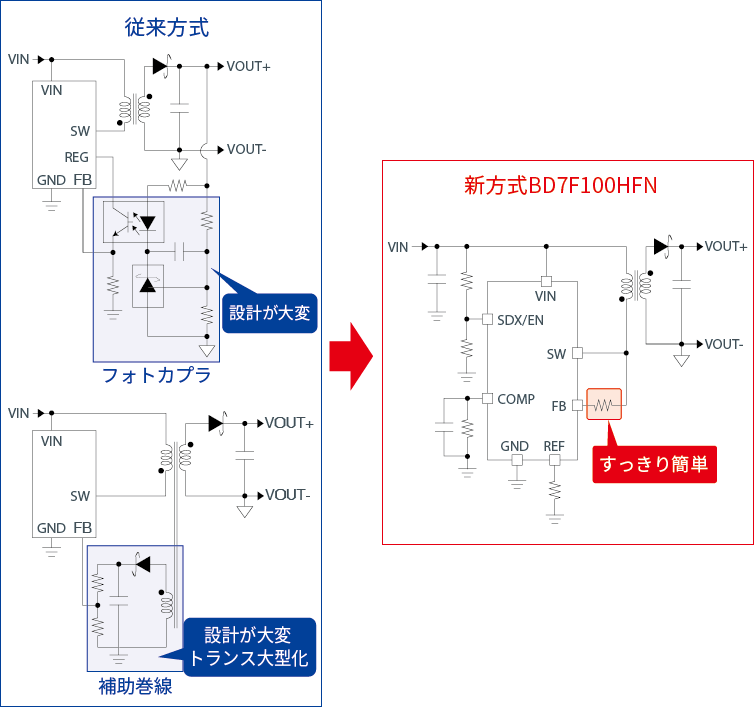

      Conventional Method and New BD7F100HFN

      1次側でフィードバックをかけることによって、従来2次側の電圧・電流を検知するために必要とされた、フォトカプラもしくは補助巻線、さらにこれらを構成するための部品が不要になるため、設計の簡素化はもちろん、小型化、省電力化、信頼性の向上まで実現することが可能です。抵抗1本で出力電圧の安定を実現します。

      特長2：適応型オンタイム制御で負荷応答特性を改善

      適応型オンタイム制御の効果

      従来の絶縁電源制御ICには、瞬間的な負荷電流の変動に対して出力電圧が大きく変動してしまう課題がありました。
      今回、非絶縁型の電源制御ICで実績のあるオンタイム制御を応用した適応型オンタイム制御をこの絶縁型電源制御ICに採用しました。
      このローム独自の新制御方式採用で、一般制御方式比で65%以下となる出力電圧変動200mV（負荷電流1A、立ち上がり100μs時）を実現し、瞬間的な負荷電流の変動に対して応答特性を改善することで、信頼性の向上に貢献します。
