電流検出用 チップ抵抗器(シャント抵抗器)

電流検出用 チップ抵抗器(シャント抵抗器)

ロームのシャント抵抗器は、長年培った金属材料の加工技術によりスマートフォン等のモバイル端末から車載・産機等の高信頼性が要求されるアプリケーションまで対応が可能な豊富なラインアップが特徴です。 また、抵抗体に高機能特殊合金を採用する事で優れた温度特性による高精度な電流検出をお届けします。

パラメトリックサーチ


X X

      Loading
      Loading
      Loading

      製品概要



      [新製品] GMR320

      車載や産業機器、白物家電などの高電力が必要なアプリケーションに向けて、高電力・低抵抗シャント抵抗器「GMRシリーズ」の中でも最大となる、定格電力10Wに対応した「GMR320」を開発しました。
      新たに開発したGMR320は、車載のエンジンECUやヘッドライト、産業機器や白物家電向けの電源やモータなどに最適な定格電力10W、抵抗値5mΩ~100mΩをラインアップ。ローム独自の材料と構造により、一般品と比較して表面温度上昇を23%抑制することに成功しているため、定格電力10Wクラスでは最小サイズでありながら、過電流負荷に対する高い耐久性を実現しています。また、抵抗体金属に高機能合金材料を採用したことで、低抵抗領域でも優れた抵抗温度係数(TCR)を達成しており、高精度かつ信頼性の高い電流検出が可能です。

      サンプル購入はこちら

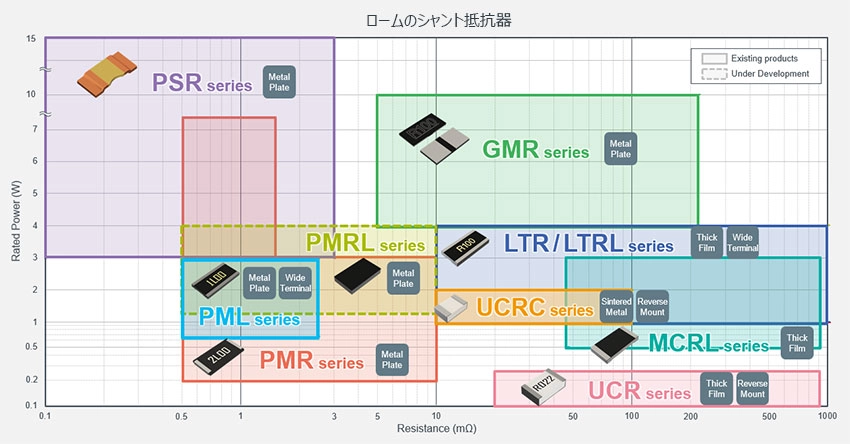

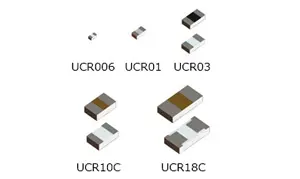

      シリーズ一覧

      シリーズ一覧

      GMRシリーズ

      特長

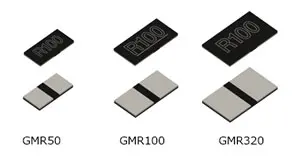

      GMRシリーズパッケージイメージ

      GMRシリーズは高放熱/高信頼性を特徴とした高電力タイプのシャント抵抗器です。放熱経路の最適化により小型ながら高電力保証を達成しました。

      用途

      • 車載(エンジンECU、EFI、モーター周辺回路)
      • 産機(FA機器、モーター周辺回路、各種電源)
      • 大型電気機器(エアコン、洗濯機、冷蔵庫)

      ◆放熱回路の最適化で優れた放熱性を実現!
      放熱回路の最適化で優れた放熱性を実現!

      サンプル購入はこちら

      PSRシリーズ

      特長

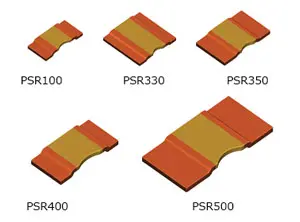

      PSRシリーズパッケージイメージ

      PSRシリーズは、0.2mΩの超低抵抗領域をカバーした高電力対タイプのシャント抵抗器です。精密溶接技術による凸型形状の採用により発熱の低減による高電力化を実現しました。高い精度が要求される大電流回路での電流検出に最適です。

      用途

      • 車載(EPS、バッテリー監視ユニット、HVAC 他)
      • 産機(パワーコンディショナー、サーバー電源、基地局電源、ESS)
      • 大型電気機器(エアコン、冷蔵庫)

      ◆精密溶接技術と高機能合金で高電力化!
      精密溶接技術と高機能合金で高電力化!

      ◆優れた抵抗温度特性を実現!
      優れた抵抗温度特性を実現!

      PMRシリーズ

      特長

      PMRシリーズパッケージイメージ

      PMRシリーズは1mΩより対応の超低抵抗シャント抵抗器です。ローム独自のトリミングレス構造の採用により熱集中を避け、表面温度上昇を低減しています。また、トリミングレスの為、インダクタンスも低く高精度な電流検出が可能です。サイズのラインナップも豊富で幅広いアプリケーションに対応しております。

      用途

      • ノートPC,ポータブル機器
      • 各種小~中型家電製品
      • 車載(EPS、電源、モーター検出回路)
      • 産機(インバーター、電動工具、基地局)

      ◆抵抗体に特殊合金採用で安定した超低抵抗を実現!
      汎用品と金属板タイプの比較

      ◆ROHM製品と一般金属板品の表面温度上昇比較

      PMLシリーズ

      特長

      PMRシリーズパッケージイメージ

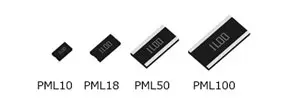

      PMLシリーズは大電流回路に対応した金属板タイプの超低抵抗チップ抵抗器です。長辺電極形状の採用により、接合信頼性や放熱性を向上、大電流高速スイッチング回路に最適です。

      用途

      • ノートPC、DC/DCコンバータ
      • 車載(カーオーディオ、ETC 他)

      ◆長辺電極構造採用により電極強度と放熱性を向上!
      長辺電極と短辺電極の比較
