単相AC用SSCB（ソリッドステート・サーキットブレーカー）

solid-state-circuit-breaker

SSCB（Solid State Circuit Breaker、半導体遮断器）は、従来の機械式ブレーカーの可動接点や可動部品を、MOSFETやSiCなどのパワー半導体に置き換えた電流遮断装置です。近年は、ワイドギャップ半導体の登場に伴い、高電圧・大電流への対応が可能となりつつあります。また、半導体を用いることで以下のような性能向上が期待でき、より安全性と信頼性の高い電流遮断装置を実現できます。
SSCBは、再生可能エネルギーシステム、産業用電力分電、データセンターなど、迅速かつ安全な電力制御が求められる分野で活用されます。

高速遮断：従来の機械式ブレーカー（～20ms遮断）と比較して、高速（μsオーダー）で回路を遮断でき、短絡時の電力放出を抑制できる。
可動部品（機械的接点）がない：摩耗や故障などの機械的トラブルのリスクが低く、長寿命かつ信頼性の高い遮断が可能。
アーク放電が発生しない：接点を持たないため、遮断時にアーク放電が発生せず、周辺装置や配線の損傷を防ぐ。
電気回路を活かした付加機能：通信機能やセンシングによる状態監視機能の搭載が容易で、より信頼性の高いシステム設計が可能。
復旧・メンテナンスが容易：MCCB（Molded Case Circuit Breaker）は手動復旧だが、SSCBは通信機能経由の復旧が可能。

ロームは、ワイドギャップ半導体製品（SiC、GaN）をはじめ、強化絶縁対応ゲートドライバIC、高速電流モニタリングが可能なシャント抵抗、高効率電源ICなどを提供し、迅速かつ安全性の高いSSCB装置の実現に貢献します。SSCBでは、半導体スイッチ部やシャント抵抗部において消費電力による発熱が課題ですが、ロームは基板や筐体を含めた熱設計のサポートも可能であり、トータルソリューションの提供が可能です。

ブロック図
トポロジーセレクション
リファレンスデザイン
デザインモデル
ROHM Solution Simulator
動画
カタログ

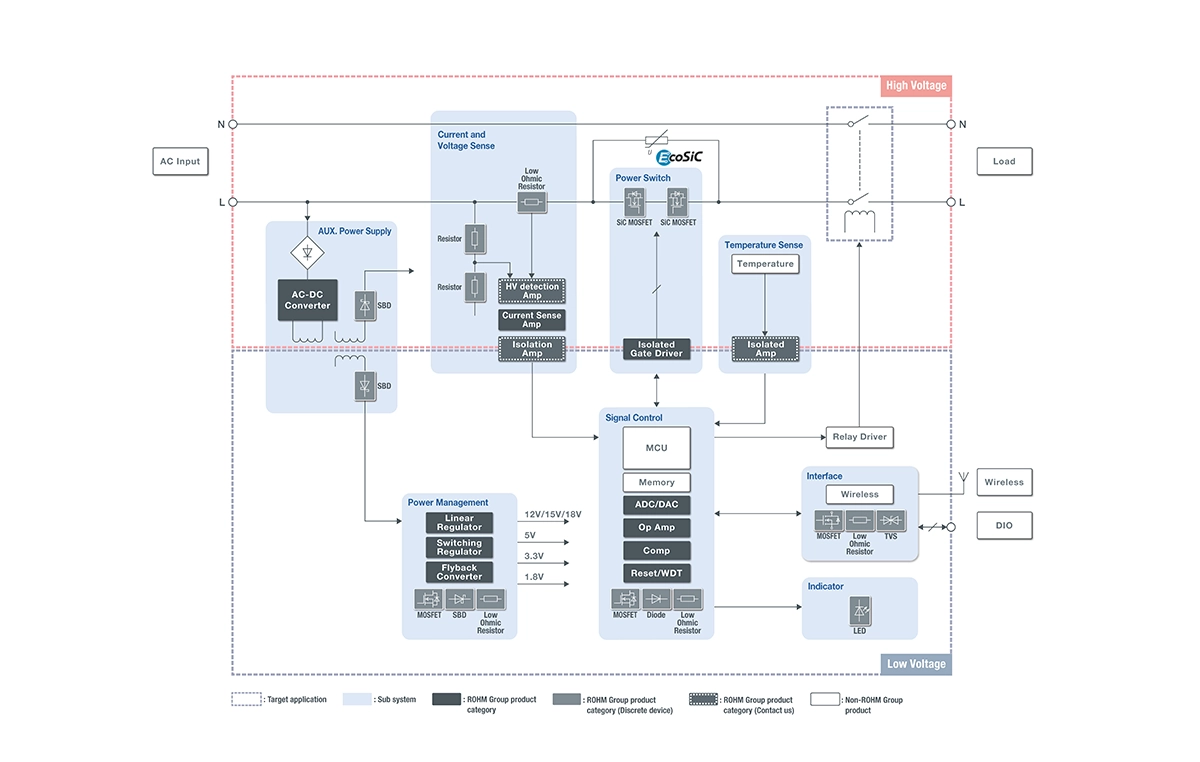

ブロック図

※画像をクリックすると拡大します。

support-content-simple

トポロジーセレクション

電電子回路、特にパワー系の回路を設計する際には，用途によって入力電圧，出力電圧，電力，アイソレーションなどが異なるため，要求仕様に合致した回路構成（トポロジー）を選択する必要があります。また、トポロジーによって最適な部品の選択も異なります。誤った部品を選択すると、要求された仕様を満たすことができず、回路設計をやり直さなければなりません。ロームが提供するトポロジセレクションページでは、さまざまなトポロジーに最適なデバイスの選択をガイドします。
