音声再生マイコン (8bit)
ラピステクノロジーの音声再生マイコンには、RISC 方式のオリジナル8bit CPU “U8 Core"を搭載したML610Q300グループがあり、高音質な音声再生機能と高出力スピーカアンプを1チップに集約し、お客様のアプリケーションに音声再生機能を簡単に持たせる事ができます。
かんたん検索
製品概要
音声再生マイコン(8bit)
HQ-ADPCMは、「Ky’s」の高音質音声圧縮技術です。「Ky’s」は、国立大学法人九州工業大学の登録商標です。
概 要

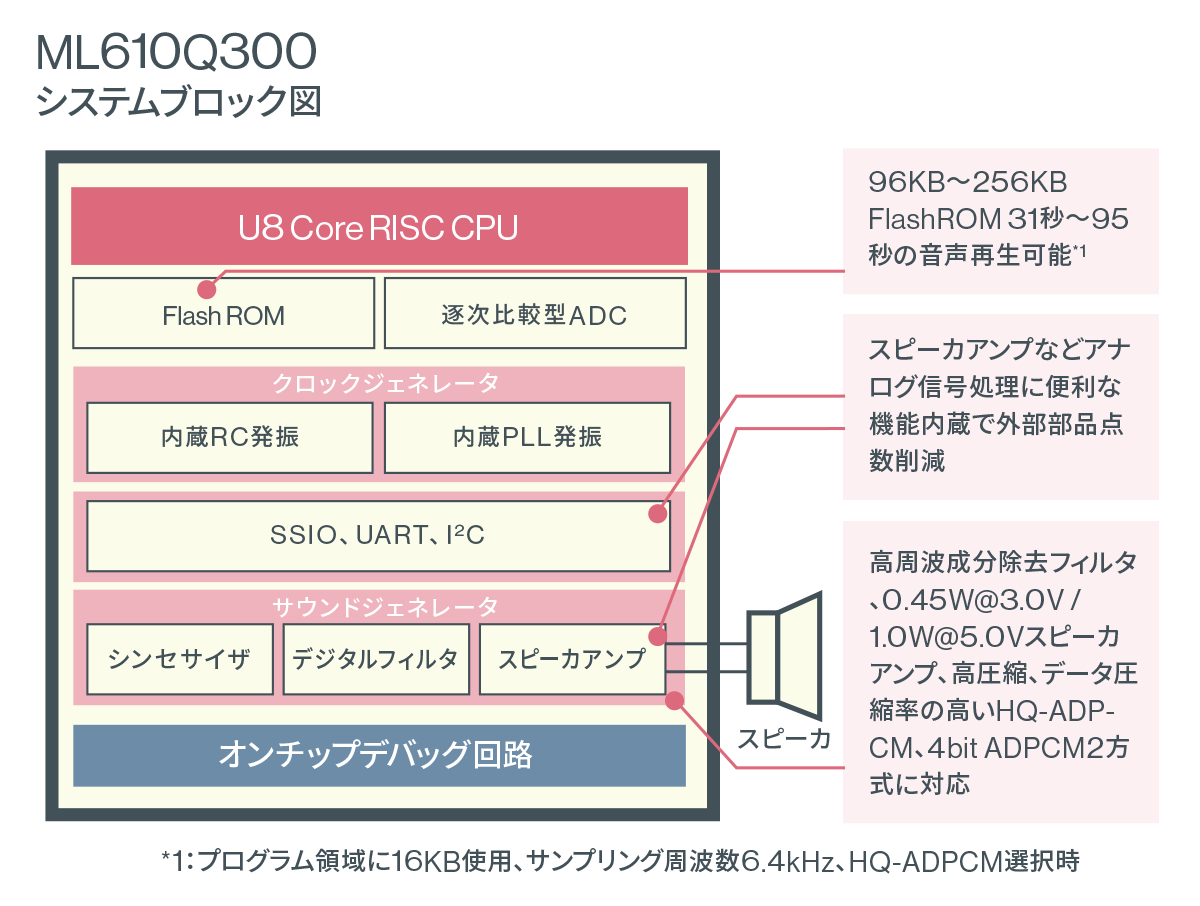

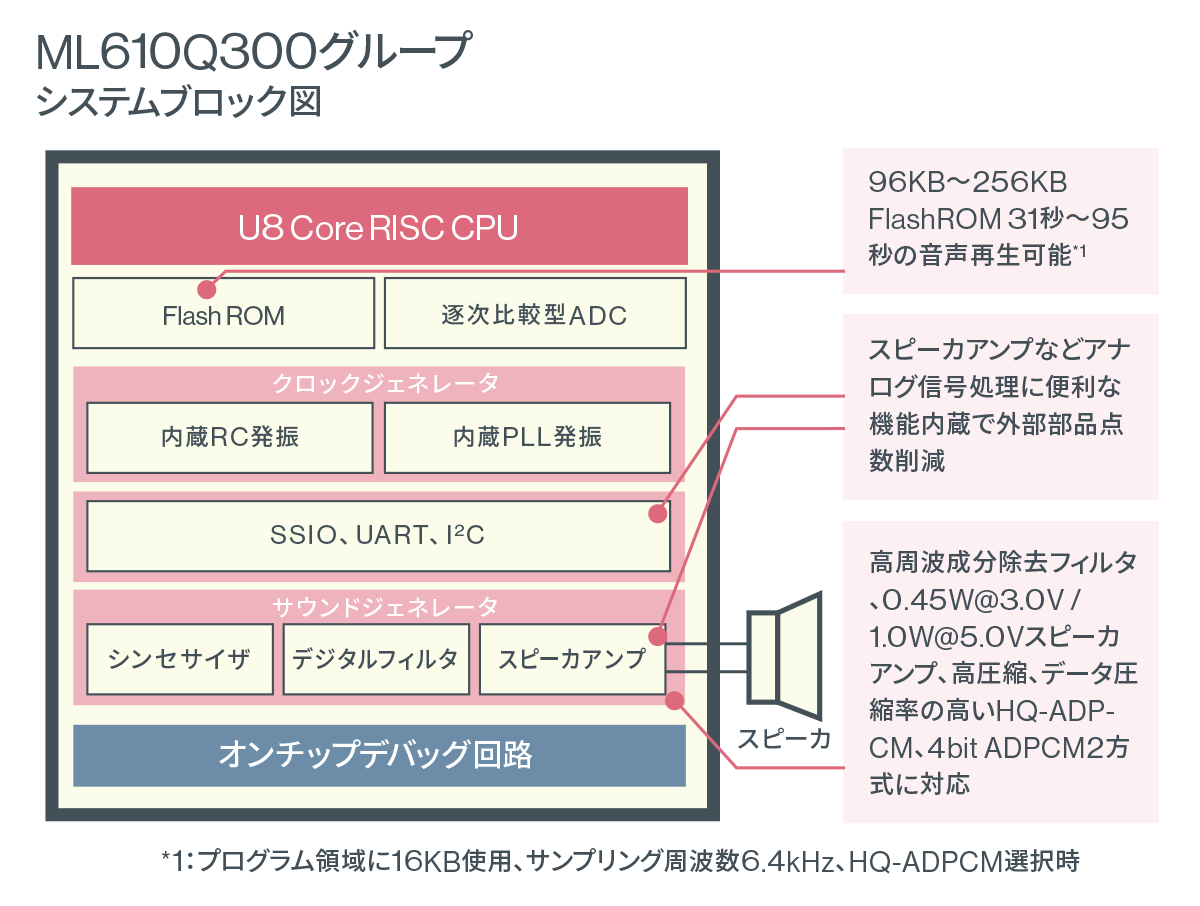

ML610Q300グループは、RISC方式のオリジナル8bit CPU U8 Core を搭載した高性能CMOS 8bit 音声出力機能付きマイコンです。
高音質な音声再生機能と高出力スピーカアンプをハードウェアとして搭載し、ワンチップで音声出力機能を実現します。従来のミドルウェアによる音声再生と比較し音質に優れ、制御も簡単で、マイコンのパフォーマンスも最大限に発揮することが可能です。
この優れた音声再生機能と低消費/ハイパフォーマンスなU8 Core、3V/5V対応電源、豊富な周辺制御機能により電池駆動からAC駆動製品まで、1チップによる音声再生ソリューションを提供します。

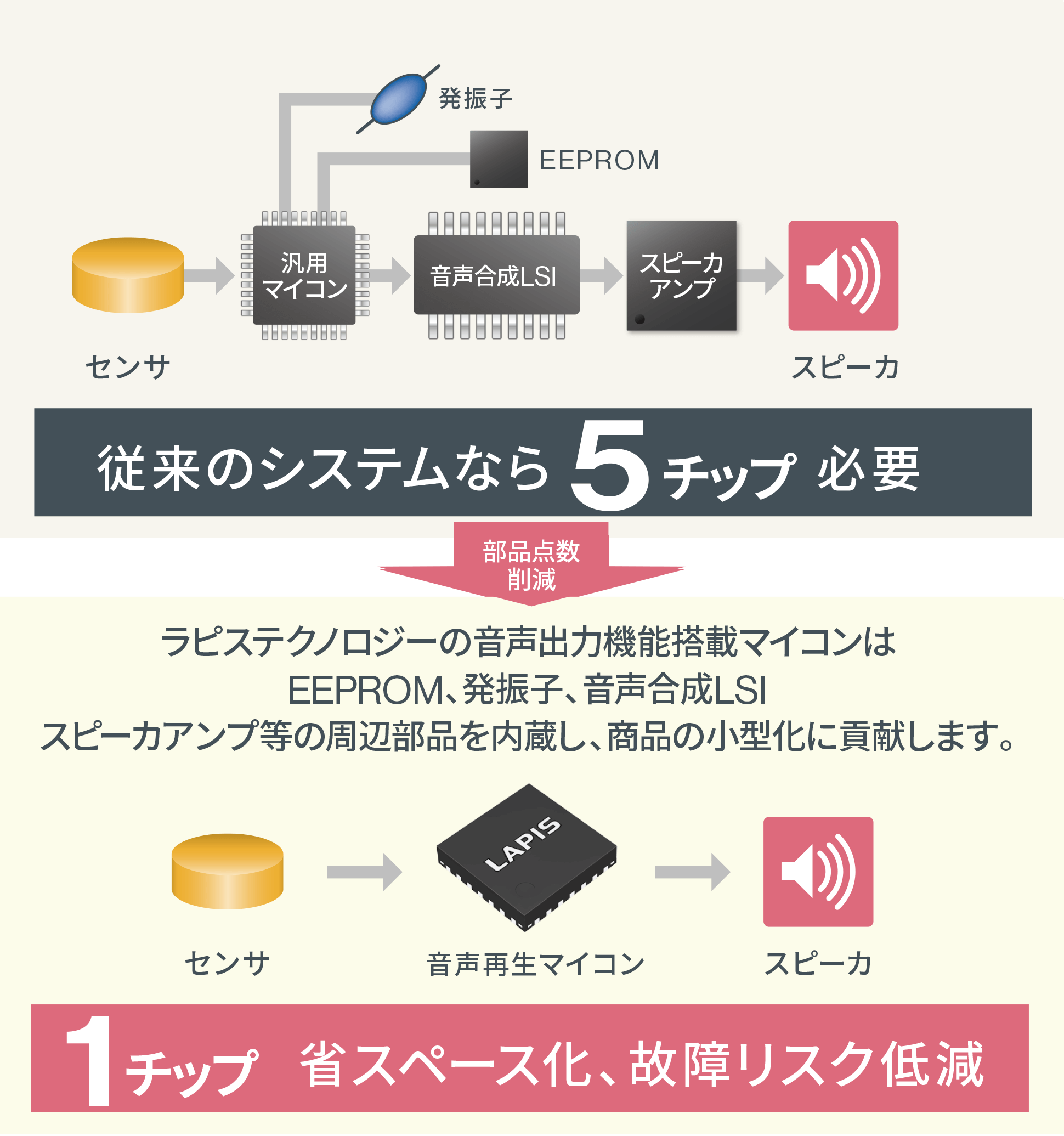

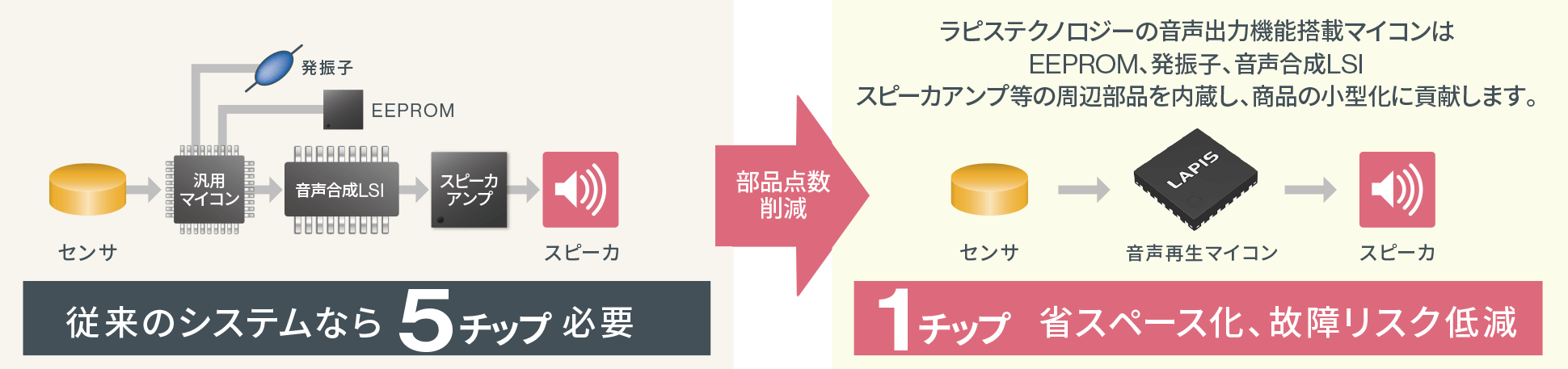

周辺部品を内蔵し、省スペース化、故障リスクを低減
製品紹介動画
音声再生8bitマイコン
「ML610Q300シリーズ」 製品紹介
音声再生8bitマイコン
「ML610Q300シリーズ」 製品紹介
製品特長
特長11チップで音声出力機能を実現
- ローパスフィルタ搭載でノイズ低減
- 音声アルゴリズム、HQ-ADPCM、4bit ADPCM2、8bit PCM (ノンリニア / ストレート)、16bit PCM (ストレート)
- 5V時 最大1Wのスピーカアンプを搭載
- 電源電圧範囲は 2.0V to 5.5V に対応

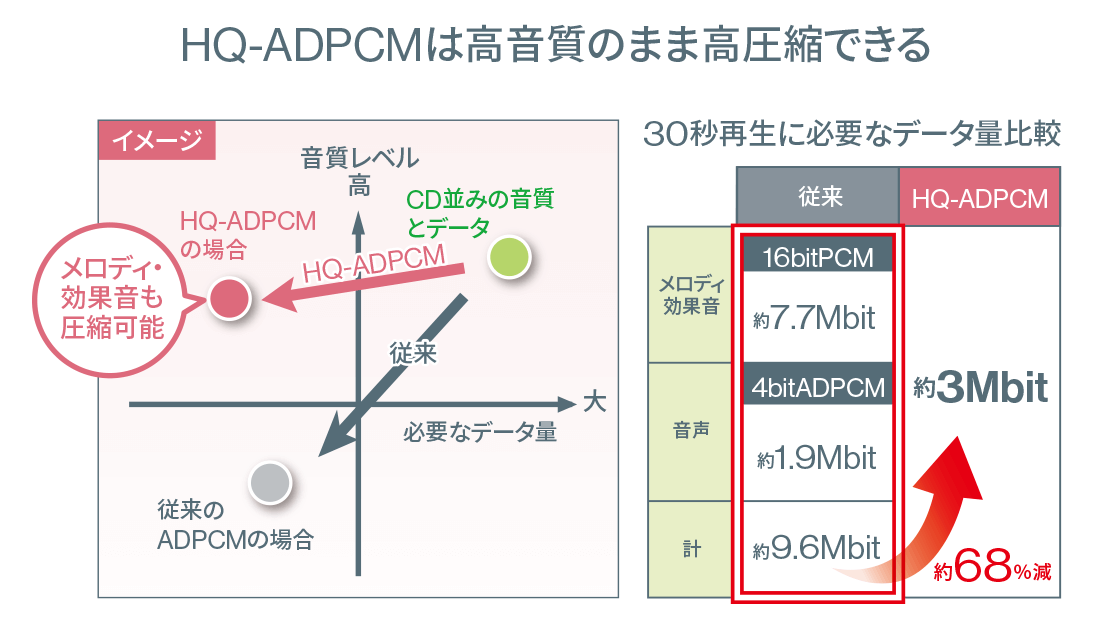

特長2高音質・高圧縮HQ-ADPCM搭載だからメモリ容量削減可能
ML610Q300グループには、新しく開発した高音質、高圧縮の音声圧縮アルゴリズムHQ-ADPCMを搭載し、従来のADPCMに比べて、より少ないデータ量でクリアなサウンド、豊かな音域を確保し、聴いて飽きない音、心地よいサウンドをご提供します。
例えば、メロディ、効果音などは、従来はADPCMでは音質劣化してしまうため、圧縮できずPCM再生となっていましたが、HQ-ADPCMでは、メロディ、効果音も圧縮できますので、メモリ容量の大幅な削減が可能となります。4bitADPCMに対しては、概ね80%程度、16bitPCMなら20%程度に圧縮できます。
特長3音声再生が容易に可能
| 音声再生の条件 | 音声コードデータ要求割込み時間*1 |
|---|---|
| 16bit PCM、16kHz時 | 250µS |
- *1 : FIFOがすべて満たされている状態から空になるまでの時間
- 音声レジスタに音声コードデータをセットするだけで音声再生機能を実現
- 音声レジスタには32バイト分のFIFOを搭載しているため、音声コードデータ要求割り込みの間隔を長くすることが可能
適用アプリケーション
" U8 Core " を搭載した「ML610Q300グループ」は、体温計やヘルスケア機器などの乾電池駆動機器から火災報知器などのセキュリティ機器、住設、家電などAC駆動機器まで音声再生ソリューションを提供します。
音声合成作成ユーティリティツール (Speech LSI Tools)
音声再生マイコンで使用する音声コードデータの作成は、PC上で動作する「Speech LSI Tools」のソフトウエアを使用します。
このSpeech LSI Toolsには、原音データ(WAVEファイル)の音声カット・接続やフェードイン・フェードアウトなどの変更が容易にできる「Wave Editor」と、WAVEファイルからHQ-ADPCM、ADPCM2フォーマットなどへの変換およびフレーズの編集ができる「Speech LSI Utility」などが含まれています。
Speech LSI Tools の動作環境
- Microsoft®
Windows Windows 7, Windows 8.1, Windows 10
Note : 32bit (x86) / 64bit (x64) 環境に対応 - プロセッサおよびメモリ
セットアップされているOSのシステム要件に準じます - ハードディスク領域
1GBの使用可能なハードディスク領域 - オーディオ
Windows互換のサウンドカードおよびスピーカー - USB Port
LAPIS TECHNOLOGY™は、ローム株式会社の商標または登録商標です。
