PLECS®モデルによるパワーデバイス高速シミュレーションツールROHM PLECS Simulator

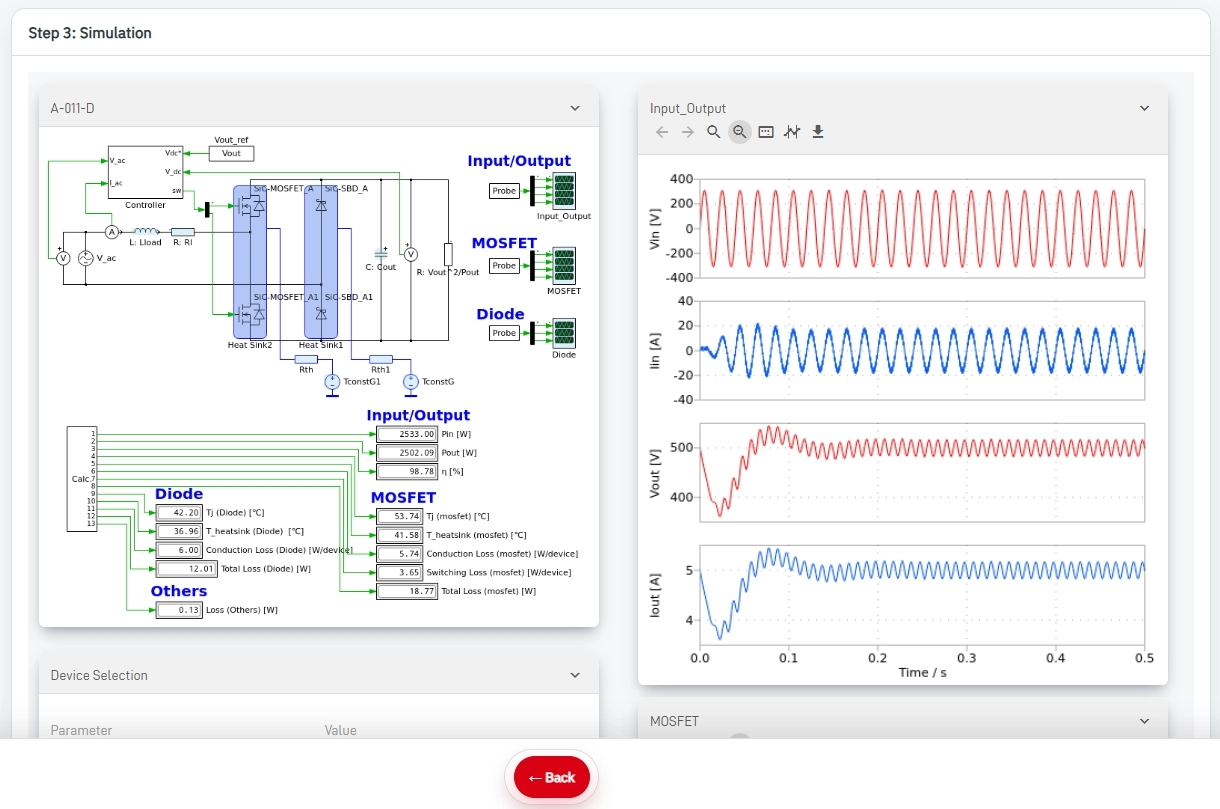

「ROHM PLECS Simulator」は、パワーエレクトロニクス開発におけるパワーデバイス選定を、直感的な操作で早く簡単に行えるWebシミュレータです。用意された回路トポロジを選択し、デバイスを選定して損失、温度、波形をすぐに確認できます。仕様実現に最適なデバイス能力やヒートシンクの熱特性などを検証可能です。
設計初期の構想検討からデバイス選定、動作比較までをスムーズに実行可能です。本ツールはどなたにも無料でご利用いただけます(MyROHM登録が必要)。また試用版として、トーテムポール回路のシミュレーションを実行できます。こちらは登録不要でお使いいただけますので、どのようなツールか是非お試しください。
PLECS®は, Plexim, Inc.の登録商標です。
マニュアル
対応トポロジー一覧
| Category | No. | Suffix | Circuit Name | |
|---|---|---|---|---|
| PFC | A-002 | D | AC-DC Boost PFC Diode Rectification (Equipped with Discrete) |
|
| PFC | A-010 | DOT | AC-DC Totem-Pole PFC Synchronous Rectification (Equipped with DOT-247 Package) |
|
| PFC | A-011 | D | AC-DC Totem-Pole PFC Diode Rectification (Equipped with Discrete) |
|
| PFC | A-021 | D | AC-DC 3-Phase Vienna PFC (Equipped with Discrete) |
|
| PFC | A-021 | DOT | AC-DC 3-Phase Vienna PFC (Equipped with DOT-247 Package) |
|
| Inverter | B-004 | D | DC-AC single-phase 2-Level Full-Bridge Inverter (Equipped with Discrete) |
|
| Inverter | B-004 | DOT | DC-AC single-phase 2-Level Full-Bridge Inverter (Equipped with DOT-247 Package) |
|
| Inverter | B-009 | D | DC-AC 3-phase 2-Level Motor Driver (Equipped with Discrete) |
|
| Inverter | B-011 | DOT | DC-AC 3-phase 3-Level NPC-Type-T Inverter (Equipped with DOT-247 Package) |
|
| Inverter | B-012 | DOT | DC-AC 3-phase 3-Level NPC-Type-I Inverter (Equipped with DOT-247 Package) |
|
| DC-DC | C-002 | D | DC-DC Boost Converter (Equipped with Discrete) |
|
| DC-DC | C-006 | D | DC-DC Buck Converter (Equipped with Discrete) |
|
| DC-DC | C-010 | D | DC-DC Flyback Converter (Equipped with Discrete) |
|
| DC-DC | C-011 | D | DC-DC Forward Converter (Equipped with Discrete) |
|
| DC-DC | C-014 | D | DC-DC LLC Full-Bridge Converter (Equipped with Discrete) |
|
| DC-DC | C-014 | DOT | DC-DC LLC Full-Bridge Converter (Equipped with DOT-247 Package) |
|
| DC-DC | C-019 | D | DC-DC Phase-Shift Full-Bridge Converter (Equipped with Discrete) |
|
| DC-DC | C-019 | DOT | DC-DC Phase-Shift Full-Bridge Converter (Equipped with DOT-247 Package) |
|
| DC-DC | C-023 | D | DC-DC LLC Half-Bridge Converter (Equipped with Discrete) |
|
| DC-DC | C-023 | DOT | DC-DC LLC Half-Bridge Converter (Equipped with DOT-247 Package) |
|
