送電LSI (13.56MHz Wireless Charge)

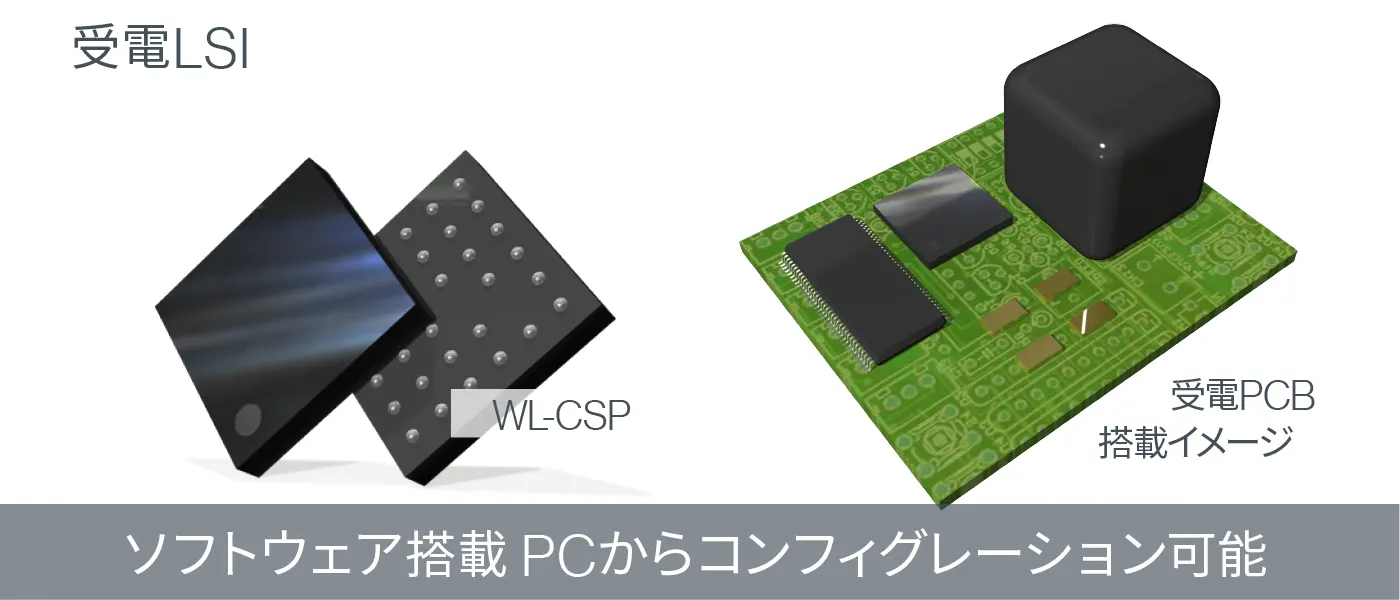

受電LSIは受電機能を小型のWL-CSPパッケージ又は、信頼性の高いQFNパッケージに搭載しております。
また受電LSI、送電LSI共にソフトウェアを搭載しており、プログラム開発が不要です。ユーザ個別設定はローム提供のPCツールからコンフィグレーション可能です。

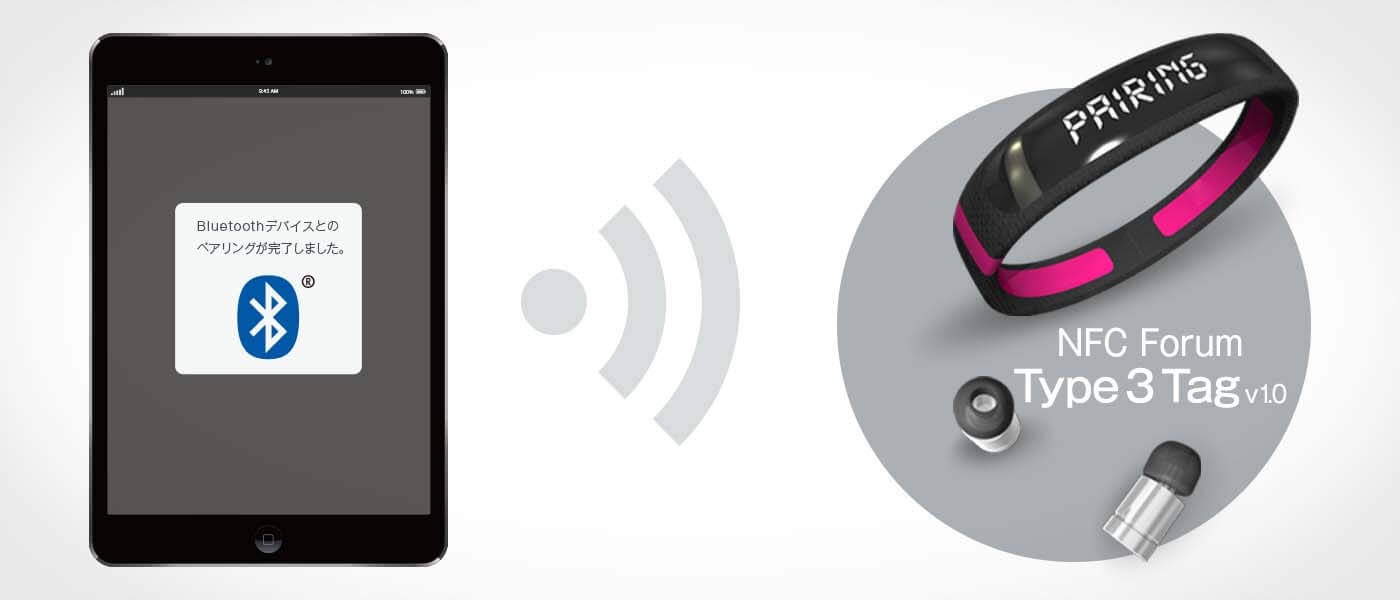

受電LSIにはNFC Forum Type3 Tag機能を搭載しています。
本機能は内蔵の496ByteのData Flashにあらかじめ書かれた固定データが NDEF形式^※ で読めるROM機能となっています。またTagデータを通じて外部NFCリーダーライタと通信することも可能です。

送電LSIの電源電圧は5Vで、単一電源で駆動可能です。

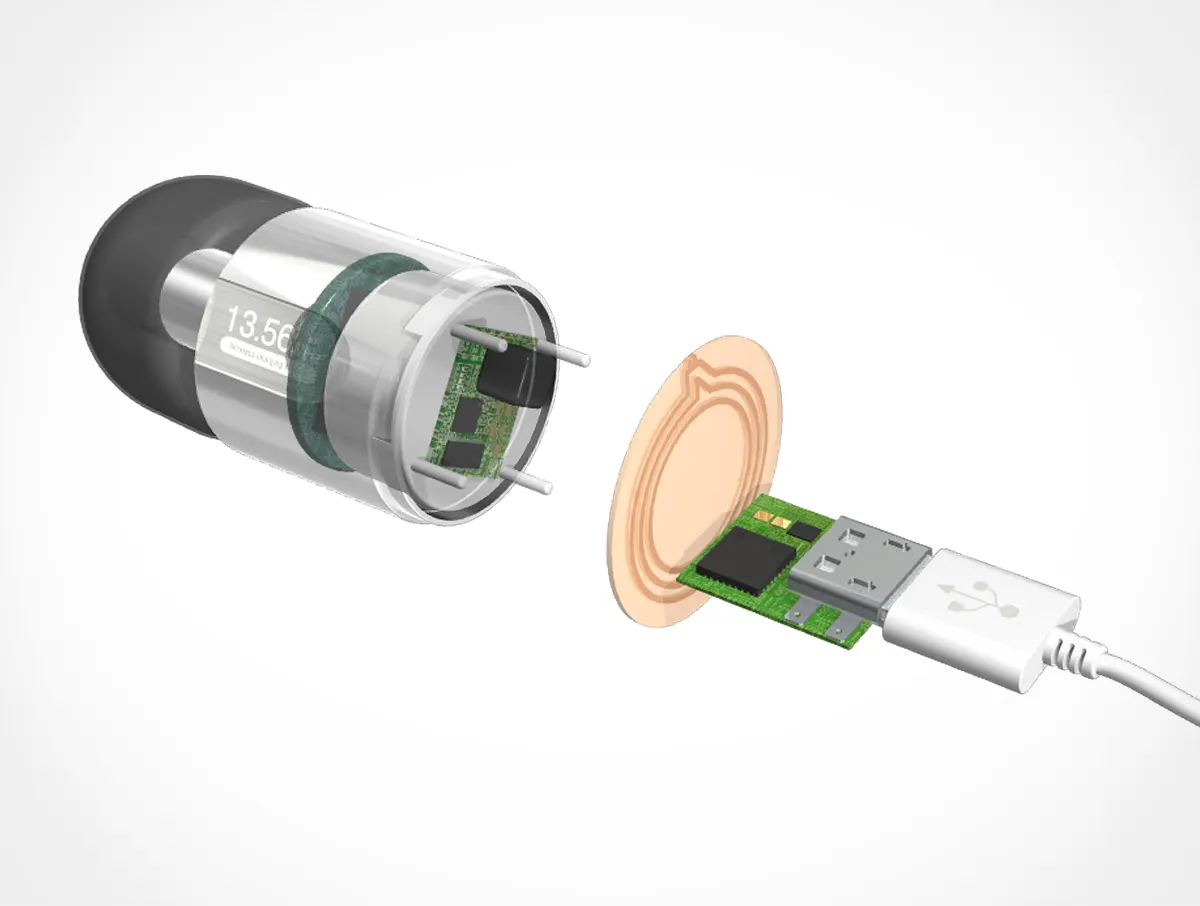

受電LSIは電源不要ですので、送電LSI＋受電LSI＋充電対象機器といった構成が可能で、システム全体のモバイル化が可能です。

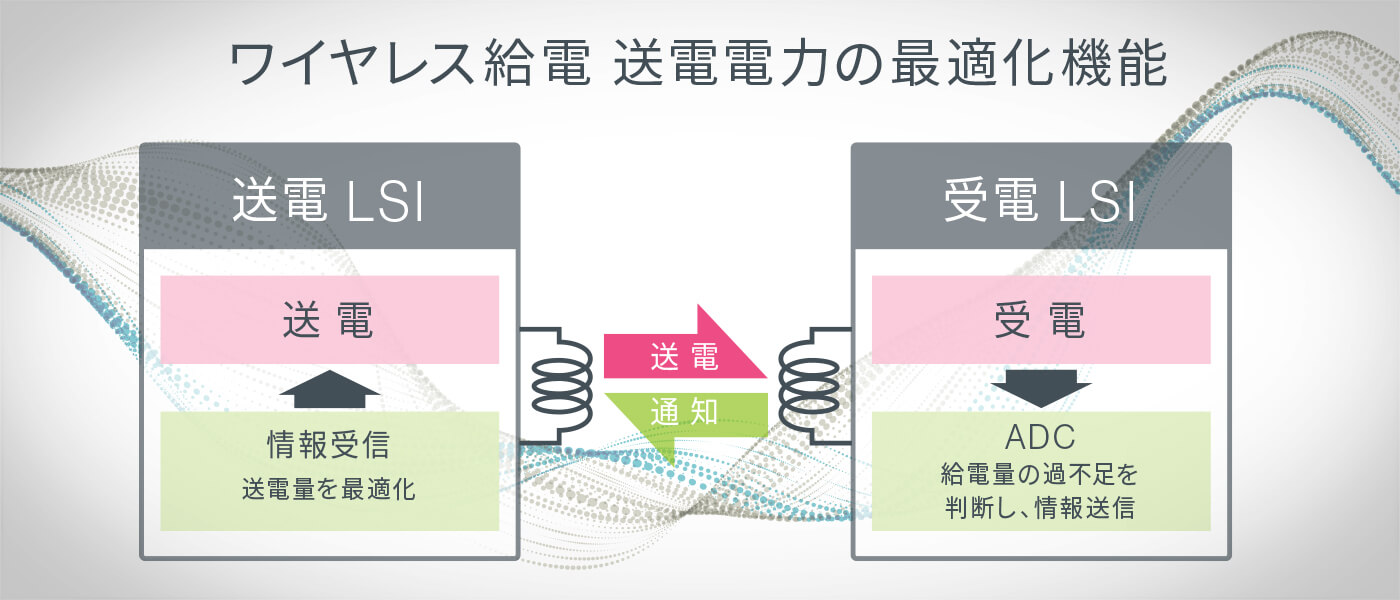

送電LSIは送電電力を調整する機能を備えています。
一方受電LSIは内蔵ADCにより整流後の電圧と内蔵シャントレギュレータに流れる不要電流から給電量の過不足を判断し、その情報を送電LSIへ通知することで送電LSIは不要な送電電力を排除し、送電量を最適化することができます。

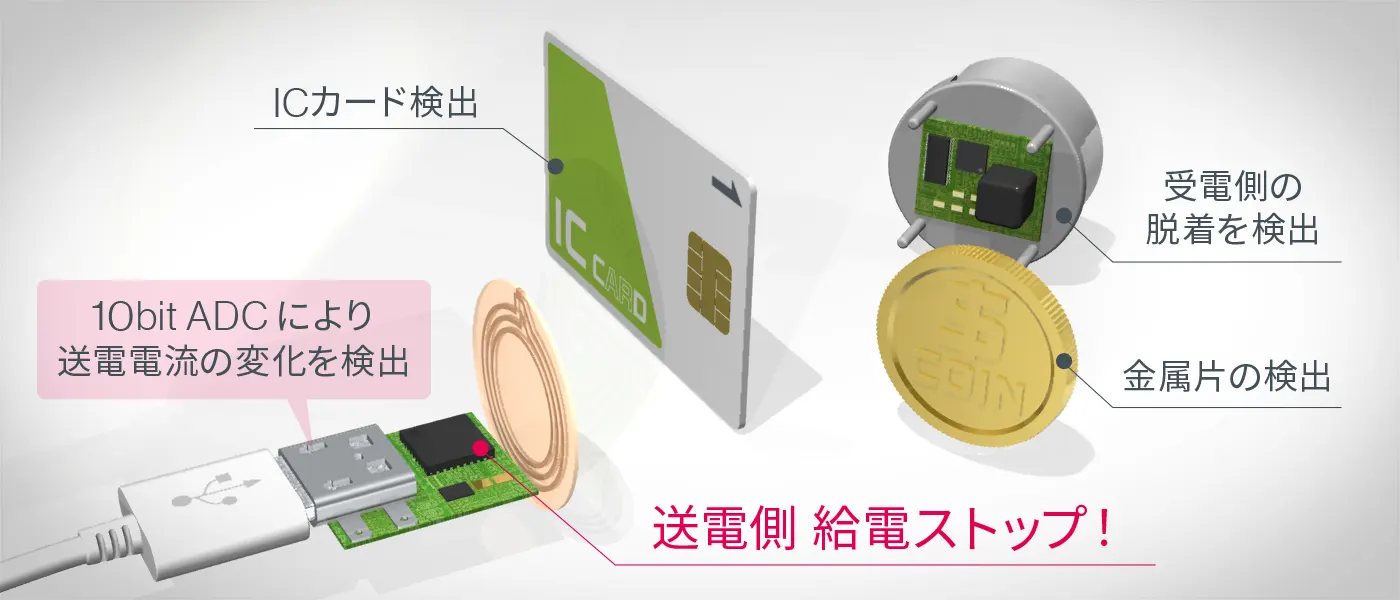

送電LSIは内蔵の10bit ADCにより送電電流の変化を検出し、異物として検出し、出力を停止します。金属片やICカードを検出して発熱や破壊を防止します。
また給電時に受電LSIが給電範囲からはずれたことを検出し、不要な送電を防ぎます。
