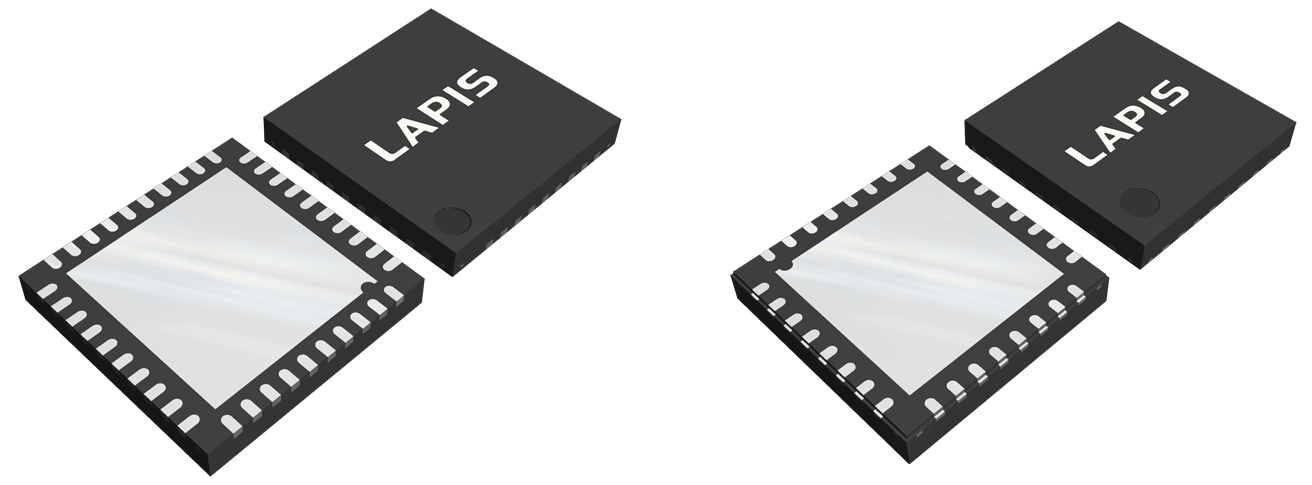

最大1W給電に対応した13.56MHz (NFC) ワイヤレス給電チップセット " ML7661 / ML7660 "

ML7661

送電用 (TX) LSI

ML7660

受電用 (RX) LSI

最大1W給電に対応した13.56MHz (NFC) ワイヤレス給電チップセット
" ML7661 / ML7660 "

ML7661

送電用 (TX) LSI

ML7660

受電用 (RX) LSI

特長 / スペック

ML7660 / ML7661の特長 3つの特長

特長.1
13.56MHzワイヤレス給電で、容量200mAhの電池への充電が可能 (1C*充電時)

給電量を1W (従来品の5倍) に増やすことで、バッテリー容量が大きなリストバンド型血圧計等への充電や、スマートウォッチや補聴器等への高速充電を可能になりました。

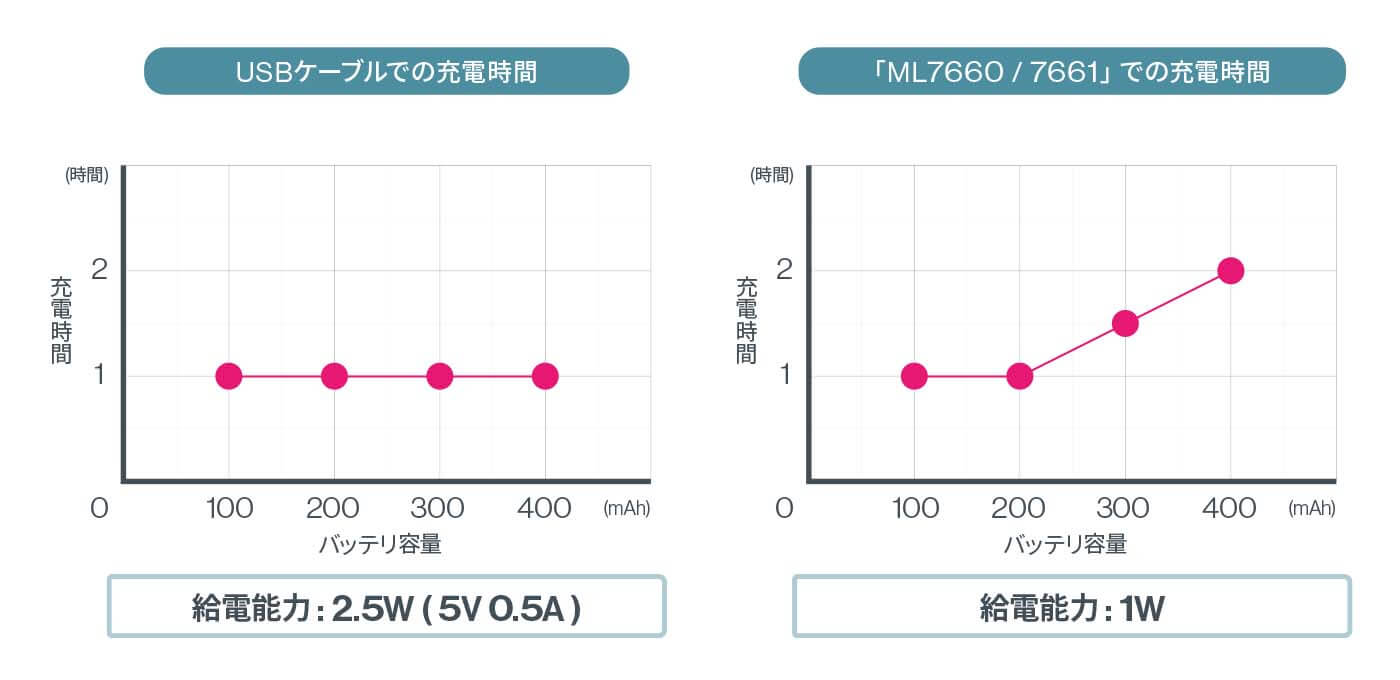

USB充電と13.56MHzワイヤレス給電 1C*充電での「バッテリ容量90%までの充電時間」の比較

バッテリ容量200mAh以内において、本製品ワイヤレス給電とUSBケーブル充電の「充電時間は、ほぼ同等」です。

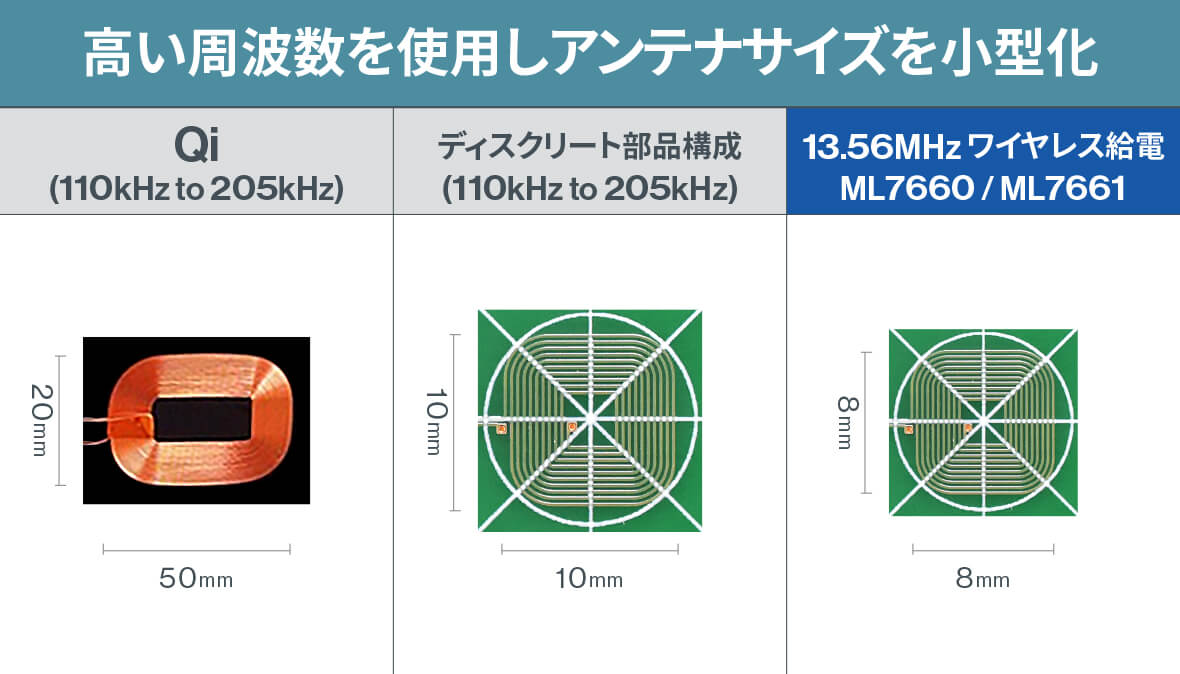

13.56MHzの周波数帯を使用しているため、スマートフォンなどに使用される一般的な給電方式Qi (チー)^* (110kHz to 205kHz) に比べて、アンテナサイズを83%小さくすることができます。
さらに、ディスクリート部品構成 (数100kHz) に比べて、アンテナサイズを36%小さくすることができ、より小さな機器への搭載が可能になりました。

用語説明

1C :
2次電池を１時間で完全充電させる電流
Qi (チー) :
ワイヤレスパワーコンソーシアムが策定したワイヤレス給電の国際標準規格。スマートフォンのワイヤレス給電で採用されている。

特長.2

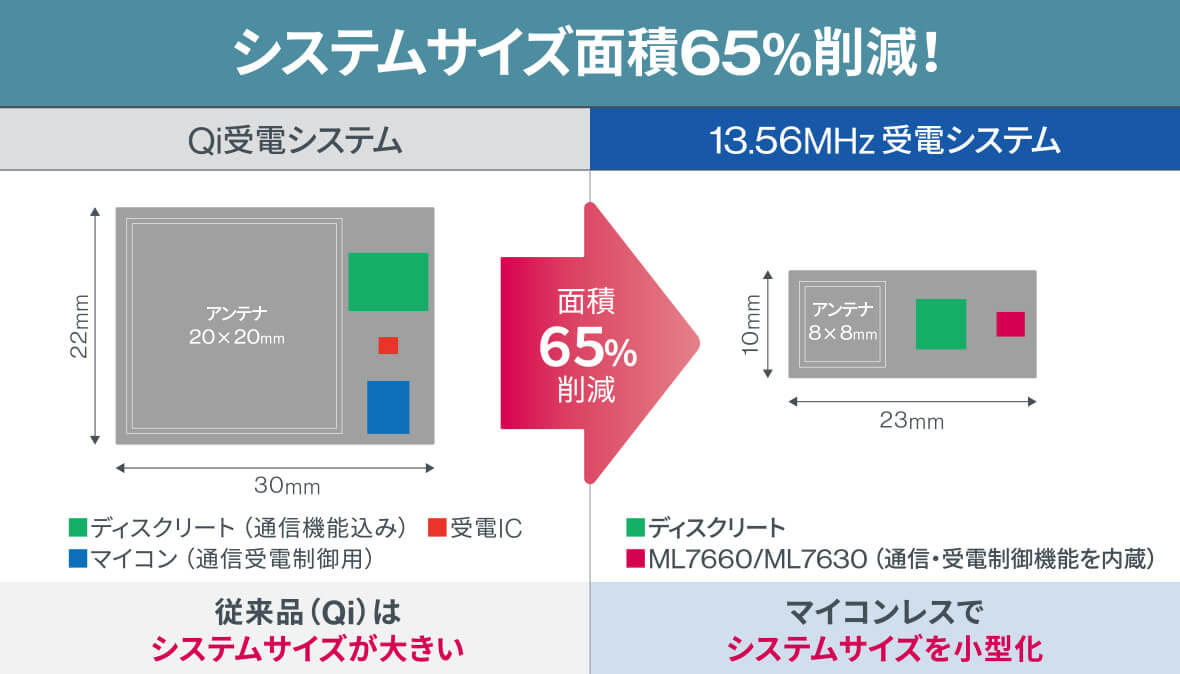

マイコンレスにより部品点数削減で小型化に貢献

電源を供給するだけで、マイコンレスで給電制御を実現することが可能
これにより、マイコンのソフトウェア開発が不要なだけでなく、マイコンの実装スペース削減による小型化にも貢献します。
SPIインタフェースを新規追加したことにより、SPIインタフェースを搭載するデジタルセンサ等の制御もマイコンレスで可能です。

特長.3

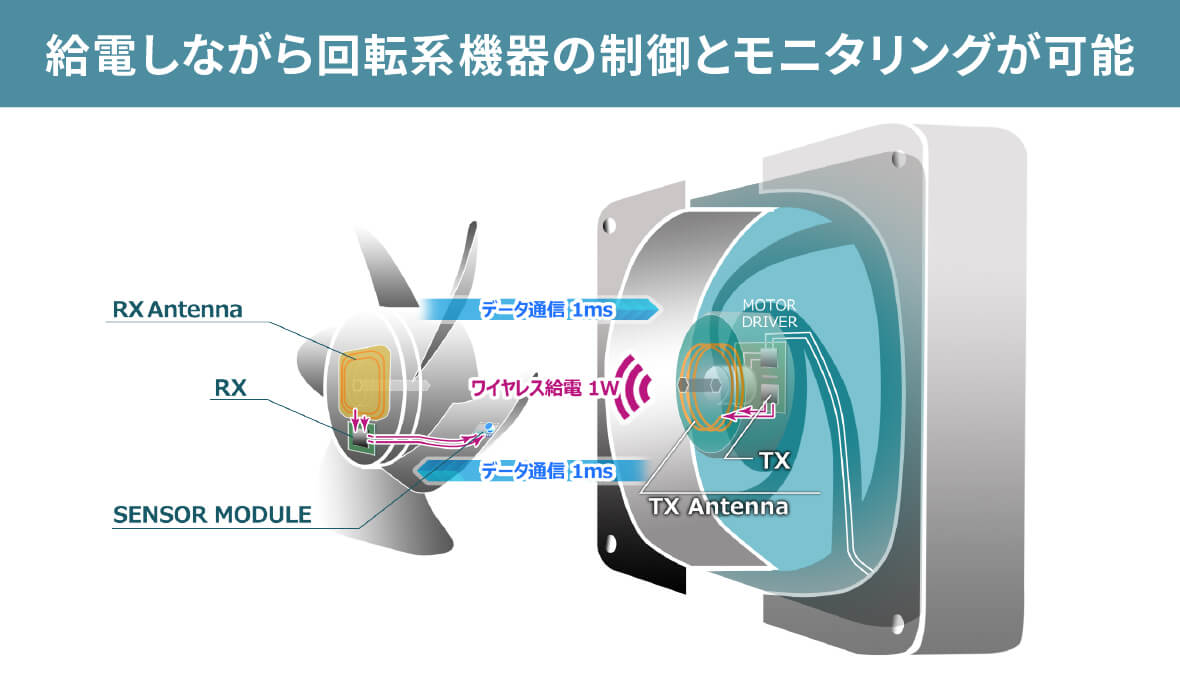

給電と高速データ通信の併用で、回転系機器の制御とモニタリングが可能

従来の有線システムでは実現できなかった、回転部分に搭載されるセンサとの通信及び電力供給が可能になりました。

適用アプリケーション

バッテリ容量200mAh以内の超小型デバイス、給電と高速データ通信の併用デバイス

スペック

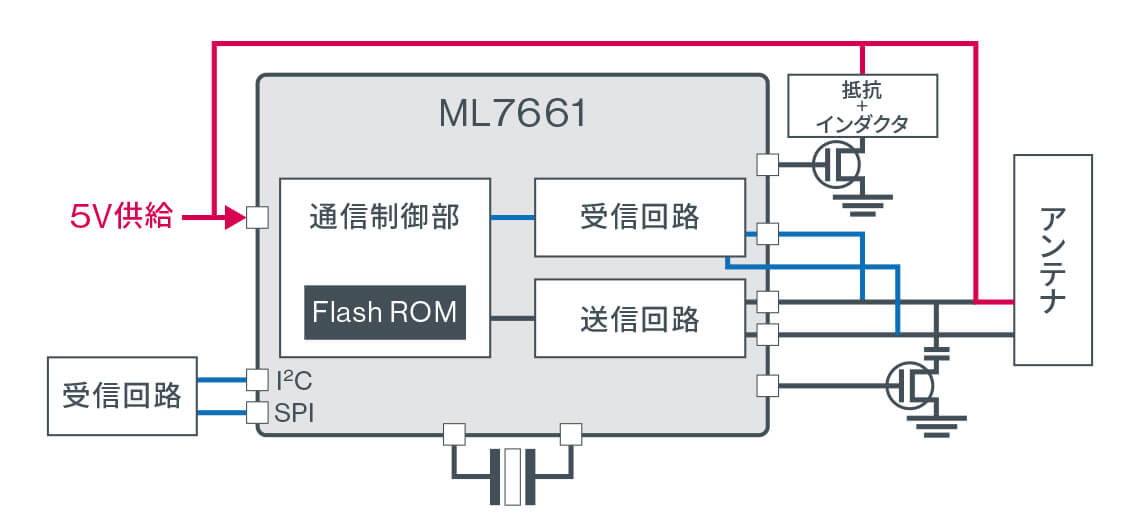

「ML7661」 13.56MHz (NFC) 送電LSI

送電に必要な機能を1チップで実現

ワイヤレス給電プロトコル自動実行
送電出力レベル設定
受電デバイスの脱着検出
送電受電間の異物検出

項目	ML7661
Date Flash	496Byte
動作周波数	13.56MHz
動作電圧	5V
I/F	SPI × 1、I²C × 1、UART × 1
動作温度	-40°C to +85°C

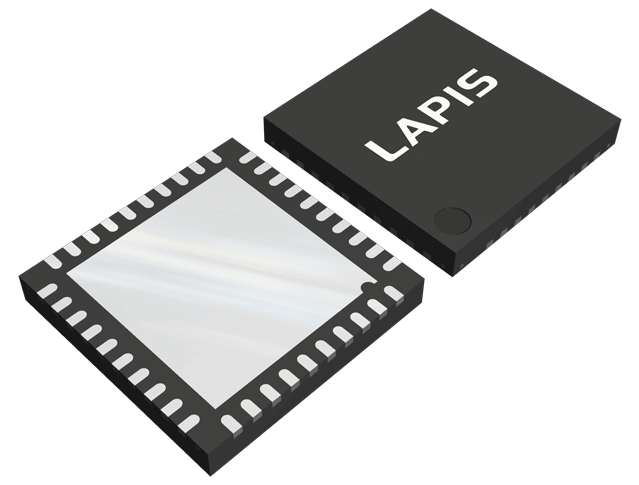

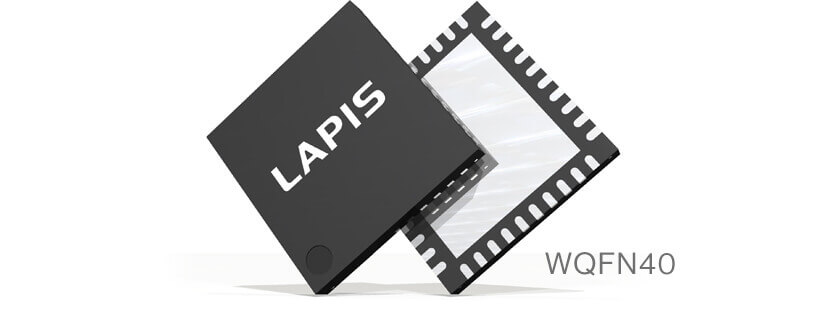

パッケージ	P-WQFN40-0606-0.50 (6mm × 6mm 0.5mm pitch)

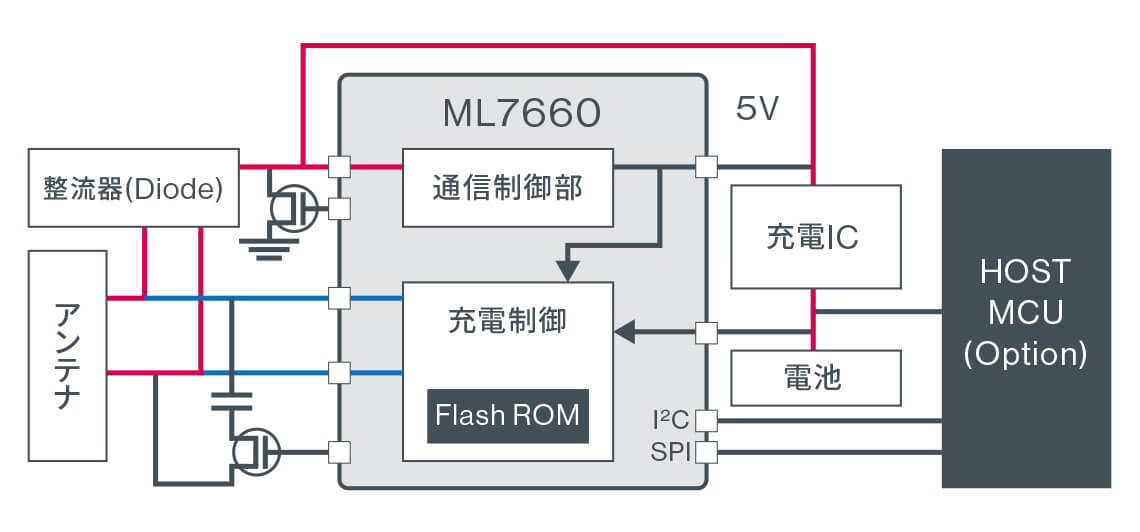

「ML7660」 13.56MHz (NFC) 受電LSI

受電機能とTag機能を１チップで実現

1W、給電効率50% 出力
ワイヤレス給電プロトコル自動実行
電流、電圧、温度監視機能
NFC Forum Type3 TAG Function

項目	ML7660
Date Flash	496Byte
動作周波数	13.56MHz
電源	磁界から生成
I/F	NFC Forum Type3 Tag v1.0 SPI × 1、I²C × 1、UART × 1
充電制御	受電、整流
ADC (方式)	10bit (SA type)
動作温度	-40°C to +85°C

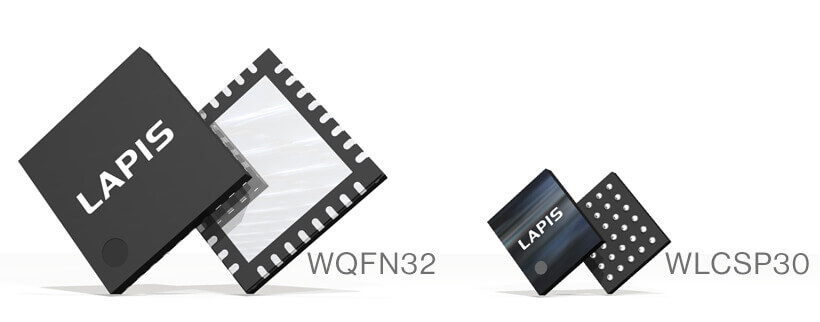

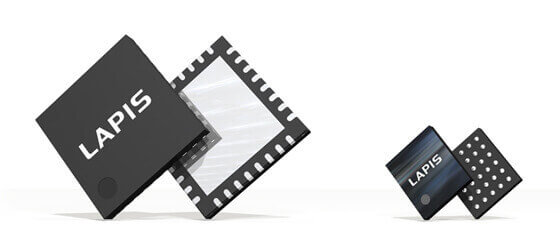

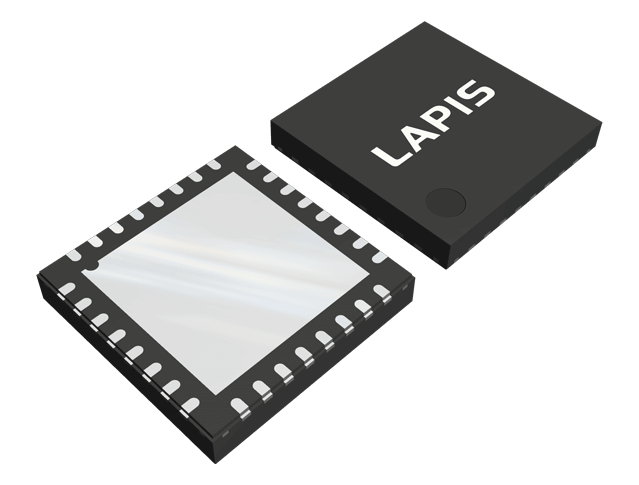

パッケージ	WQFN32 (5mm × 5mm 0.5mm pitch) WLCSP30 (2.28mm × 2.61mm 0.4mm pitch)

評価

データシート

その他のドキュメントは、エンジニア向け技術情報サイトでダウンロード出来ます。

受電LSI
ML7660

送電LSI
ML7661
LSIを購入

量産出荷中
購入は下記メールフォームからお問い合わせください

購入はお問い合わせください
