13.56MHz (NFC) ワイヤレス給電チップセット「ML7630 / ML7631」

ml7660_31

世界最小13.56MHzワイヤレス給電チップセット「ML7630 / ML7631」 13.56MHz(NFC)ワイヤレス給電なら実現できる。

200mW以下の小型デバイスにおいて
13.56MHz(NFC)ワイヤレス給電のアドバンテージ

給電機能の省面積化、
デバイスの「デザインに制約を与えない」

ウェアラブル等、小型デバイスなどの従来の給電方法であるUSBコネクター給電に比べ、LAPIS TECHNOLOGY™ の13.56MHz(NFC)ワイヤレス給電チップセット「ML7630 / 7631」を搭載したワイヤレス給電システムは、給電機能の省面積化が可能です。

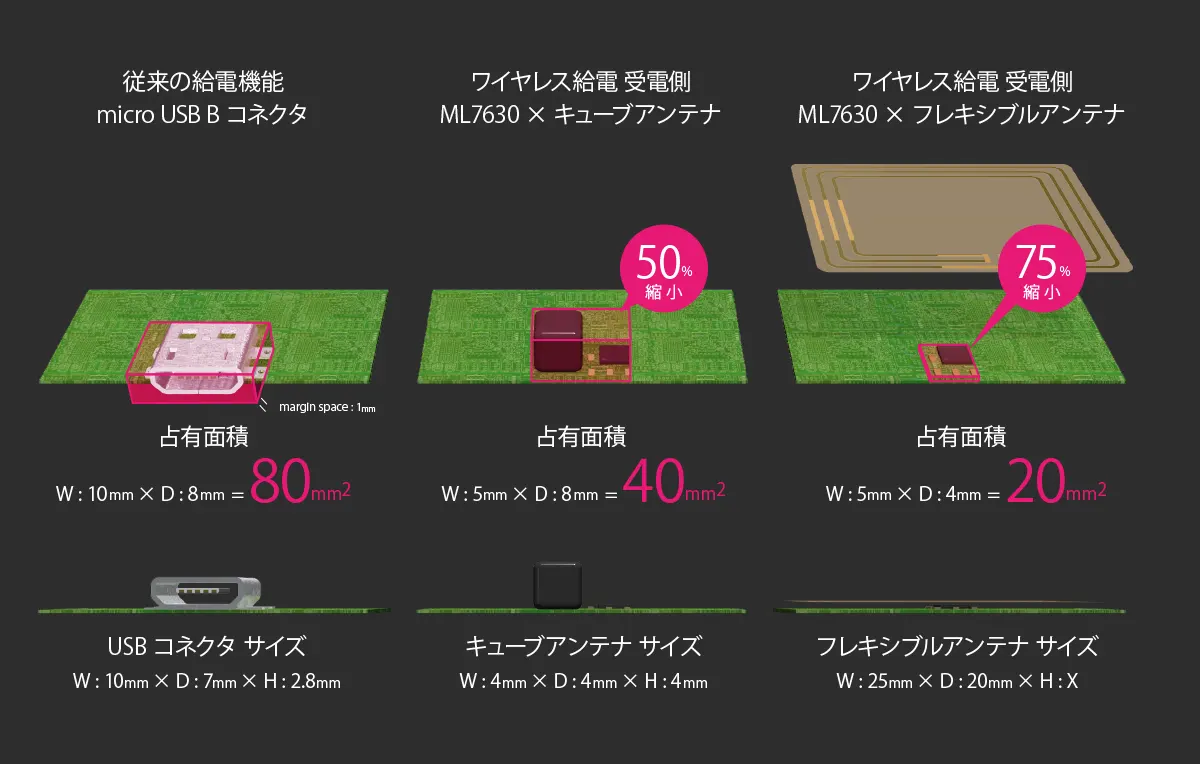

超小型アンテナを使用することができ、さらにNFC通信用のアンテナを共用することも可能、小型キューブアンテナ使用時は「約50%」、フレキシブルアンテナ使用時は「約75%」まで実装面積を縮小できます。

他の磁界共鳴方式のワイヤレス給電システムと比べても、超小型アンテナを使用できる13.56MHz(NFC)ワイヤレス給電は「実装をコンパクト」することができます。

ワイヤレス給電なら「完全防水」のウェアラブルデバイスが可能

水中や水辺で使用を想定される
ウェアラブルデバイスやヘッドセット、イヤホン

従来デバイスの充電に必要な充電用接点等を水から保護する防水キャップやUSBコネクタ、それに伴った設計やデザイン制約など、ワイヤレス給電には必要ありません。

ワイヤレス給電なら無接点、設計もBOM（部品構成）もシンプル。

もちろんウェアラブルデバイスで必須なNFC Tag機能(NFC Forum Type3 Tag)も搭載、ワイヤレス給電とNFC Tag機能を1チップで実現、BOMコスト削減にも繋がります。

ワイヤレス給電の仕組みと充電能力

13.56MHz(NFC)ワイヤレス給電の仕組み

13.56MHz(NFC)ワイヤレス給電LSI「ML7630 / 7631」は、磁界共鳴方式で13.56MHzの磁界を経由して給電します。

磁界共鳴方式は、送電側、受電側の2つのコイルを「共振器」として利用して給電します。コイルを向かい合わせに置いて一方に電源を接続して給電し、もう一方のコイルで受電するものです。

13.56MHz(NFC)は、ICカードの異物検出に有利

現在のワイヤレス給電システムは、方式に限らず、電力を強く送電する時にクレジットカードや電子マネー等のICカードが近傍にあるとデータ破壊を起こす危険性があります。
13.56MHz(NFC)ワイヤレス給電は、ICカードと共振周波数が同じ為、容易にICカード異物検出が可能となりデータ破壊など危険性を低減することが出来ます。

「ML7630 / 7631」13.56MHz(NFC) ワイヤレス給電の仕組み

気になる充電能力は？

USB充電と13.56MHzワイヤレス給電(NFC)1C充電^※での「バッテリ容量90%までの充電時間」の比較

※1C充電 : バッテリーの放電容量と同じ電流で1時間かけて充電する事

バッテリ容量50mAh以内において、
13.56MHzワイヤレス給電(NFC)とUSBケーブル充電の「充電時間は、ほぼ同等」です。

バッテリ容量50mAh以内の想定されるデバイスは、
ウェアラブルデバイス、Bluetooth^®ヘッドセット、ワイヤレスイヤホンなど

スペック

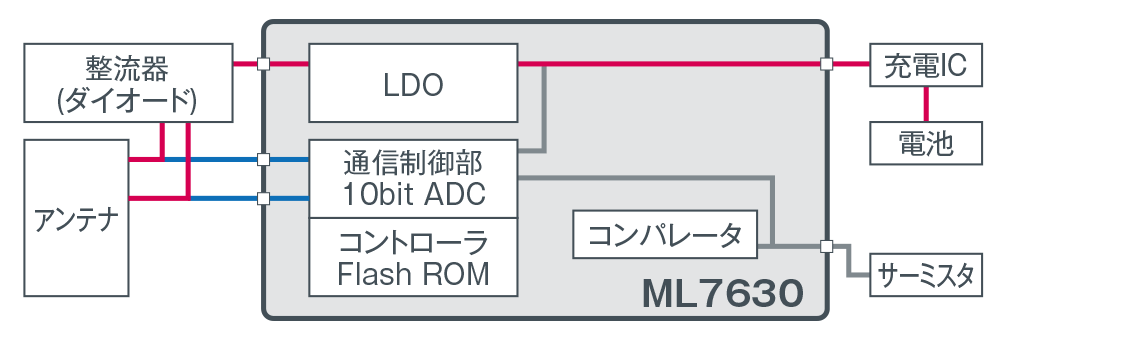

「ML7630」13.56MHz(NFC)受電LSI

製品名	ML7630
Data Flash	1K Byte
動作周波数	13.56MHz
電源	磁界から生成
I/F	NFC Forum Type3 Tag v1.0 I²Cスレーブ × 1ch
充電制御	受電、整流、充電電圧出力
ADC (方式)	10bit(SA type)
動作温度	- 40°C to + 85°C
パッケージ	WL-CSP 34 pin 2.6mm × 2.6mm 0.4mm pitch

受電機能とTag機能を１チップで実現

200mW LDO出力
ワイヤレス給電プロトコル自動実行
電流、電圧、温度監視(A / Dコンバータ、コンパレータ)
NFC Forum Type3 Tag

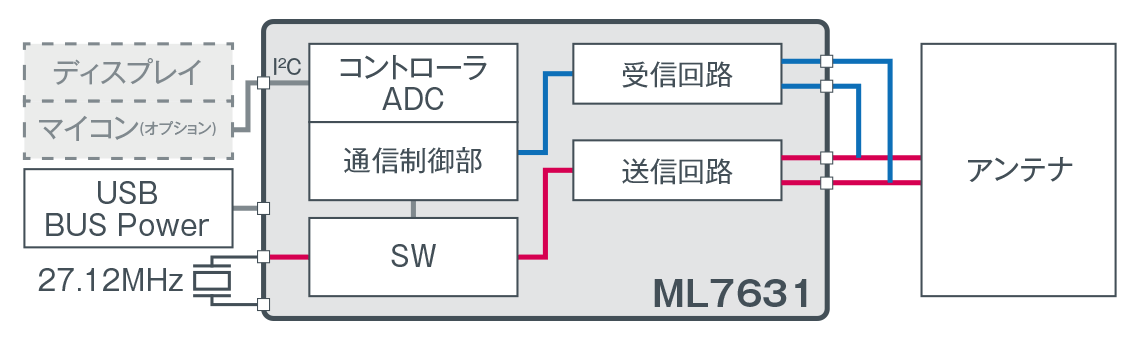

「ML7631」13.56MHz(NFC)送電LSI

製品名	ML7631
Data Flash	1K Byte
動作周波数	13.56MHz
動作電圧	5V
I/F	I²Cスレーブ × 1ch
動作温度	- 40°C to + 85°C
パッケージ	WQFN 32 pin 5.0mm × 5.0mm 0.5mm pitch
