開発支援システム

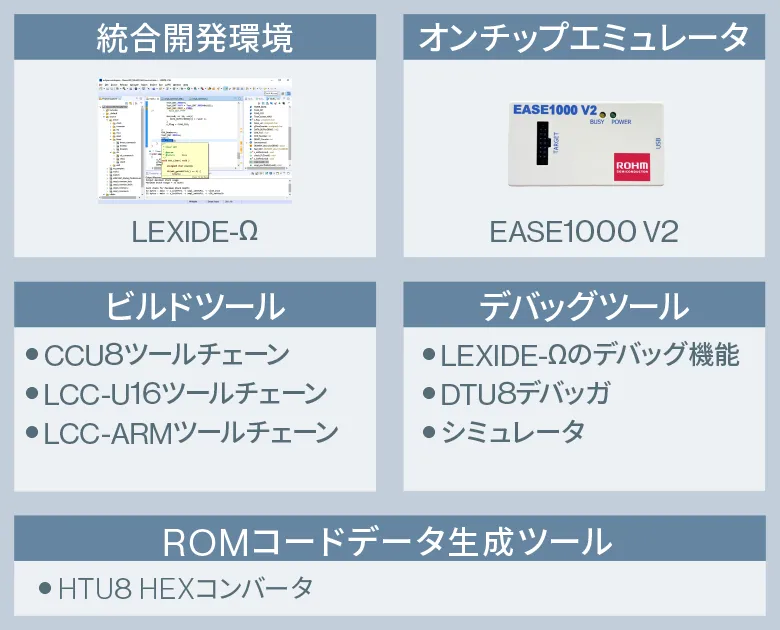

開発支援システム 構成

効率的なプログラム開発を実現するロームのソフトウェア開発支援システム

・設計、コーディングから評価、ROMコード書込みまで一貫して支援します。
・高機能で使いやすい開発ツール、アプリケーション開発を容易にするサポートツール、豊富なボードを用意しています。

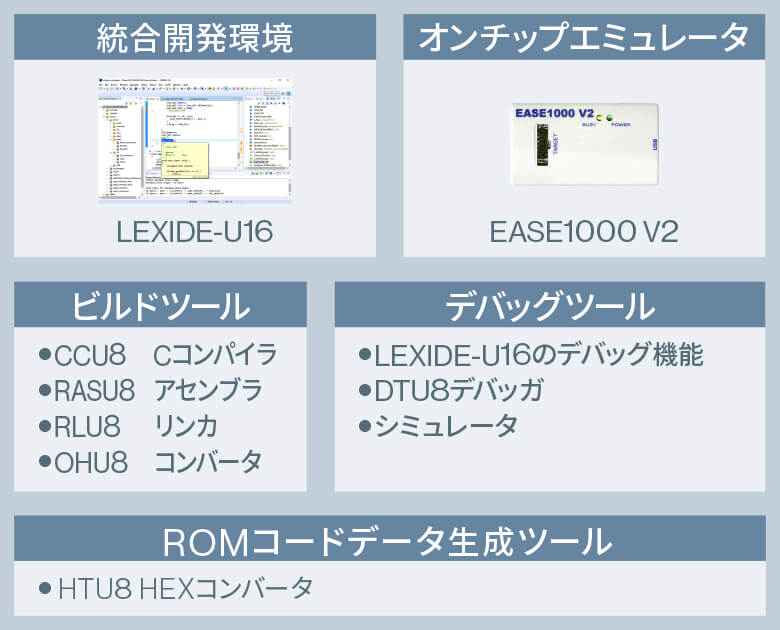

開発ツール
開発ツール 統合開発環境 オンチップエミュレータ フル機能ICE ROMコードデータ生成ツール
Flash プログラマ
MWU16フラッシュマルチライタ 3rdパーティ製Flashプログラマ

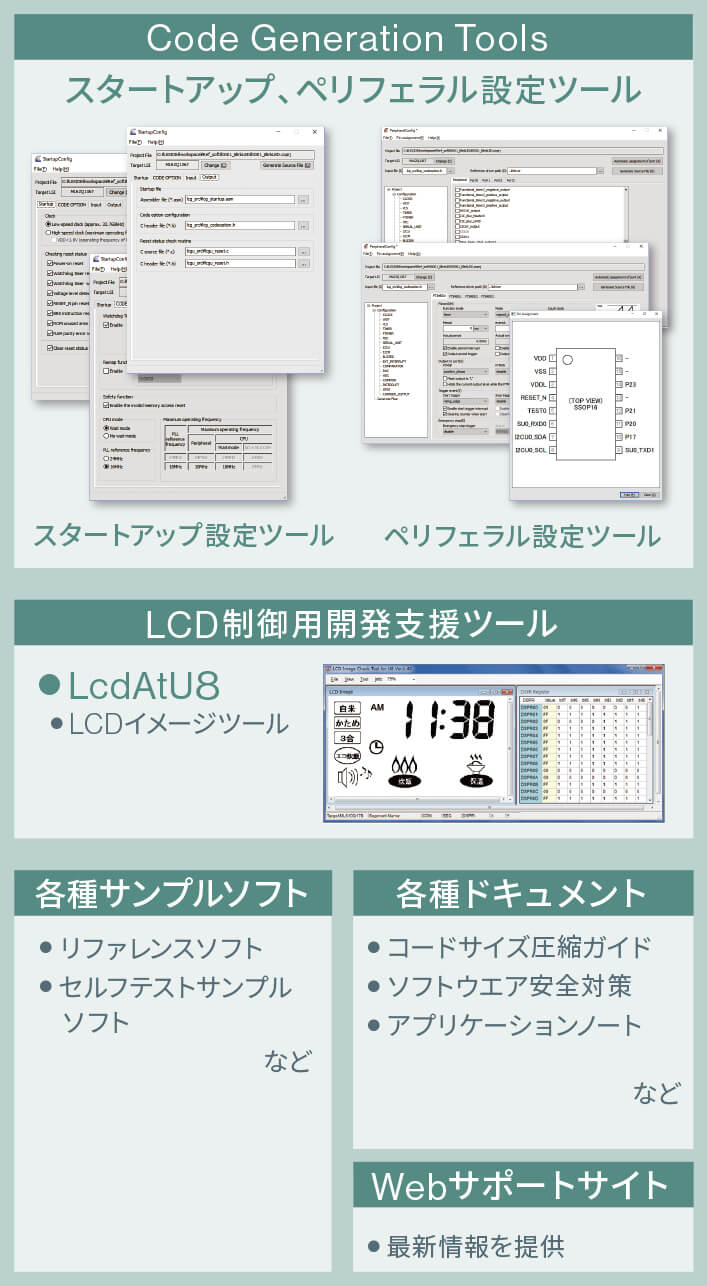

サポートツール
Code Generation Tools LCD制御用開発支援ツール 各種サンプルソフト 各種ドキュメント Webサポートサイト

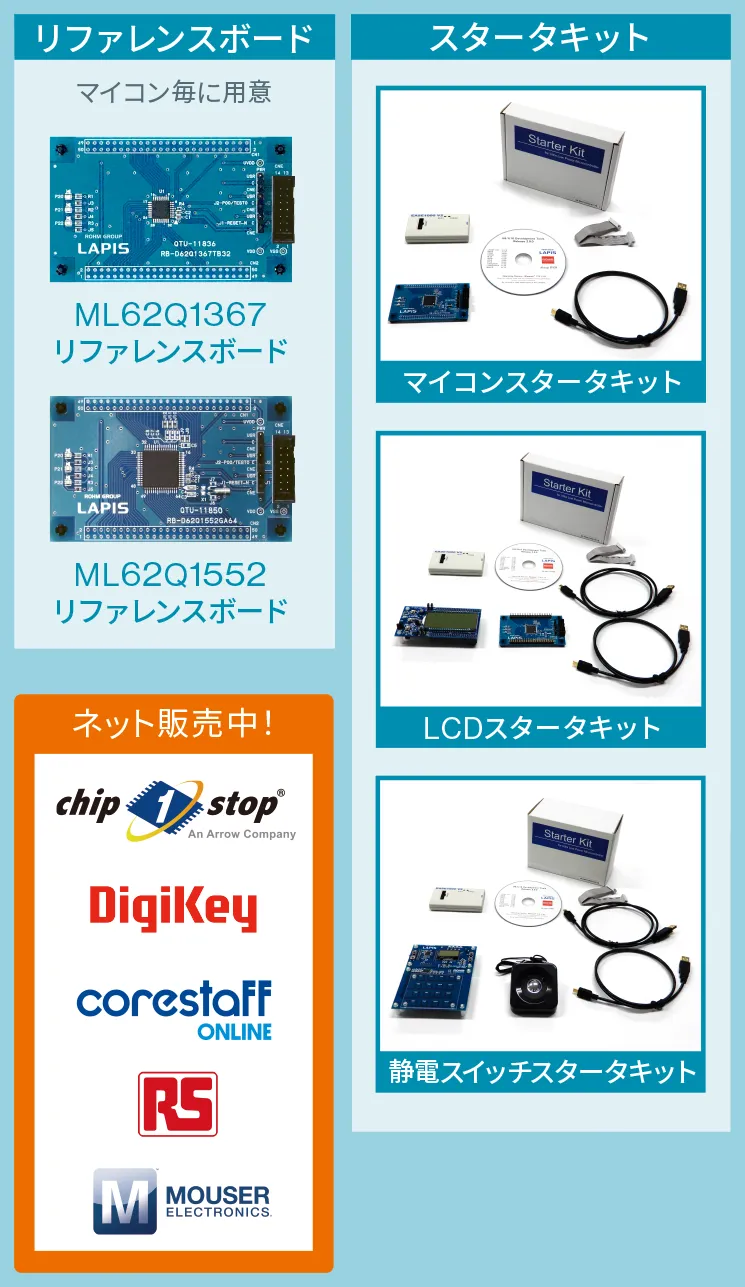

ボード&キット

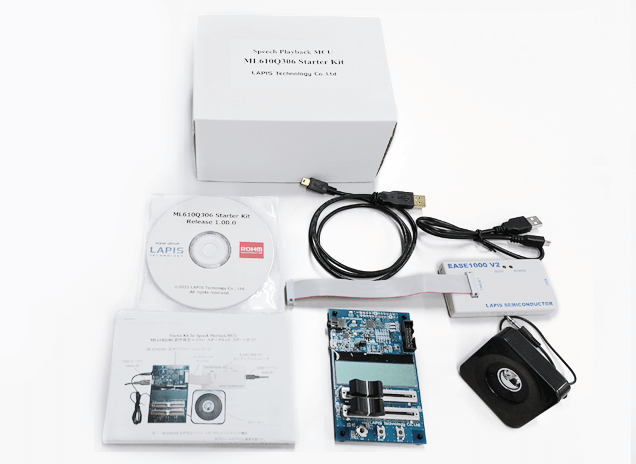

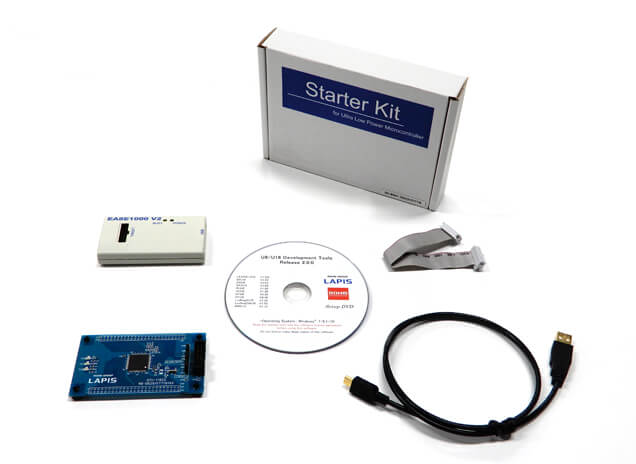

リファレンスボード スタータキット ネット販売中

充実したソフトウェアツール

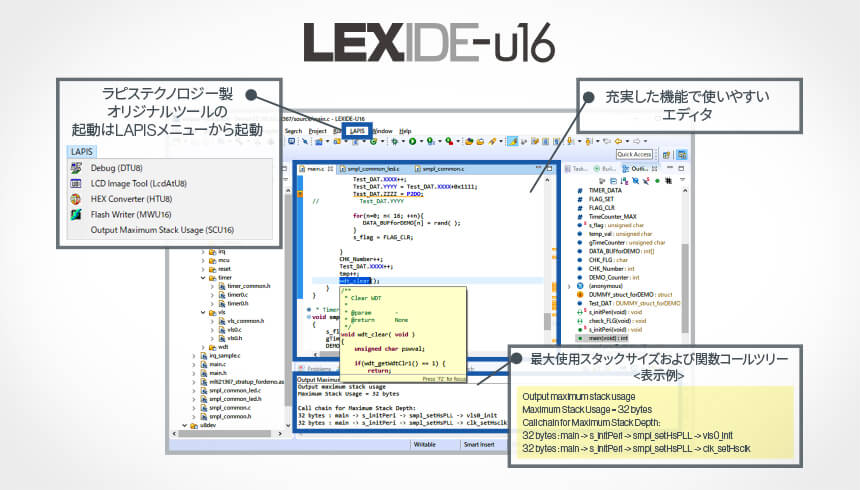

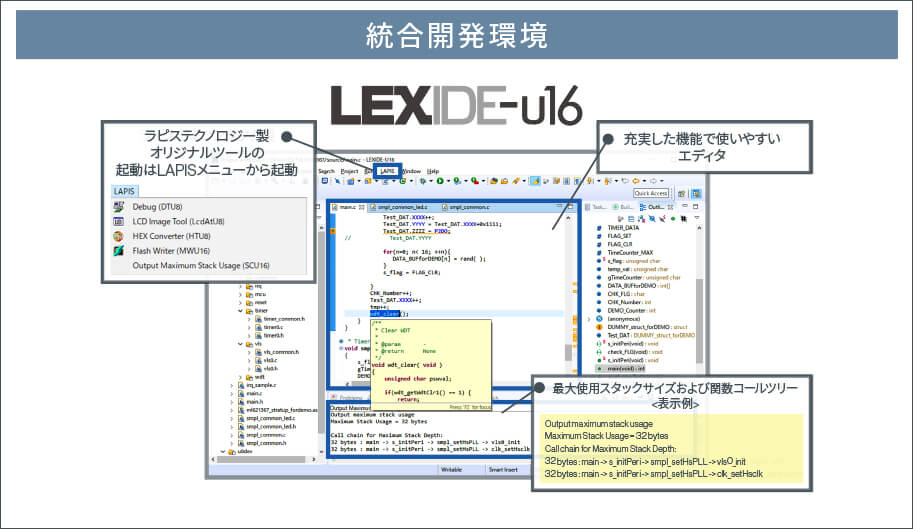

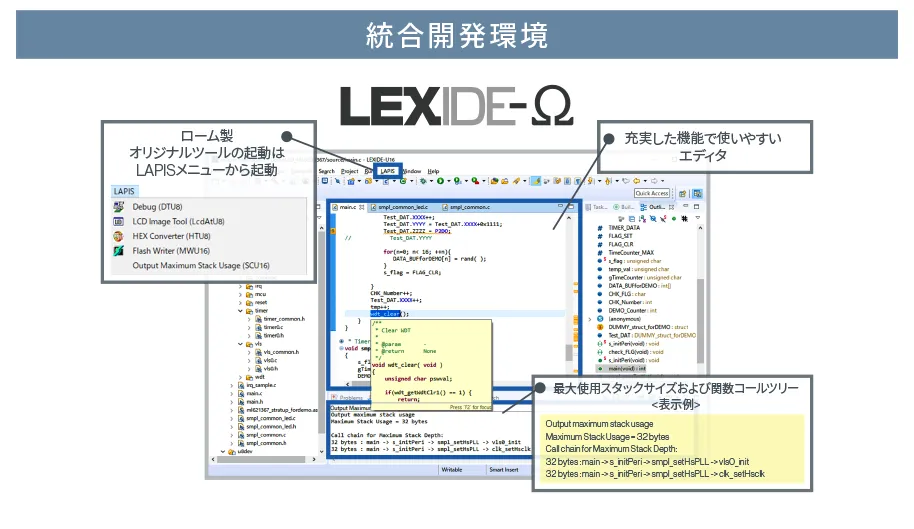

統合開発環境 「LEXIDE-Ω」

統合開発環境 「LEXIDE-Ω」
  • LAPIS Development Tools LEXIDE-Ωは弊社オリジナル8ビットRISC プロセッサnX-U8/100コア、16ビットRISCプロセッサnX-U16/100コアを搭載したマイクロコントローラ用、およびArm® Cortex®-Mコアを搭載したロームのマイクロコントローラ用アプリケーションプログラム開発環境です。
  • オープンソースのEclipseおよびCDTプラグインをベースとした統合開発環境により、効率よいプログラム開発をサポートします。

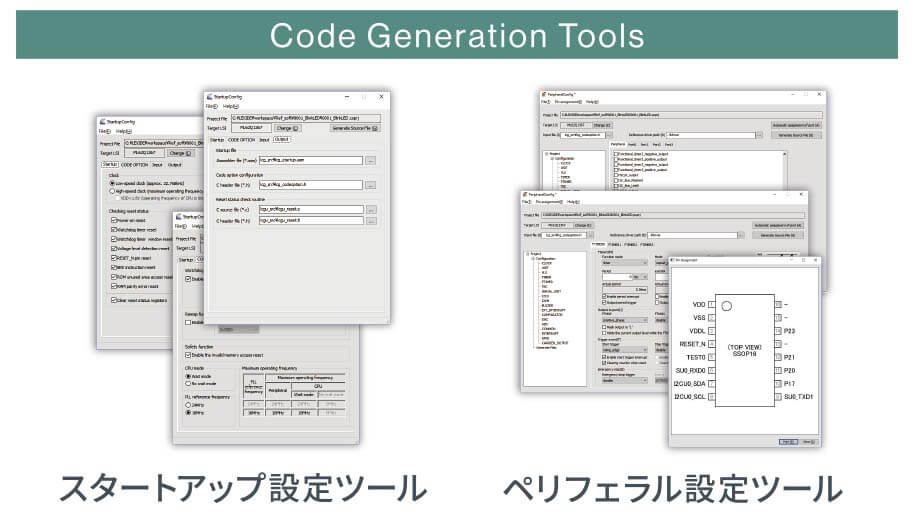

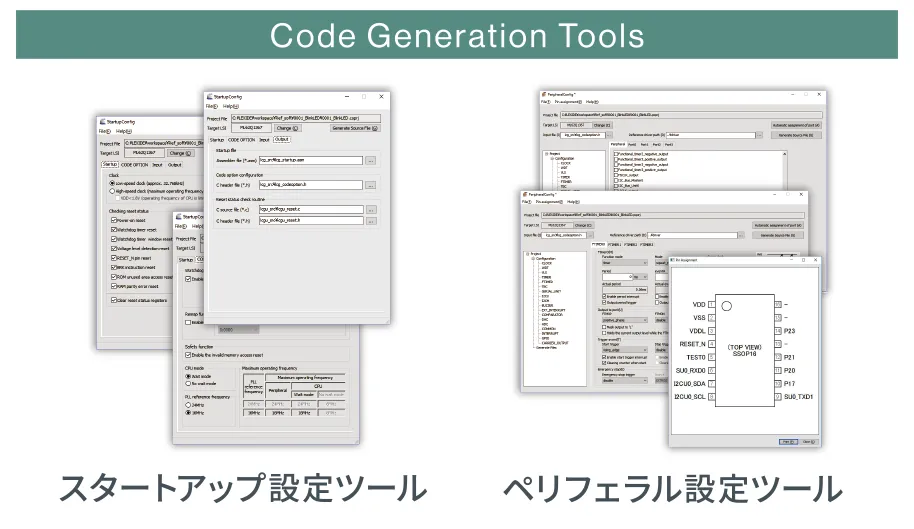

Code Generation Tools (コード生成ツール)

Code Generation Tools (コード生成ツール)
  • Code Generation Tools(コード生成ツール)は、マイコンの動作モードの設定やペリフェラルの初期設定などのコードを生成するツールです。ツールに値を設定するだけで、すぐに動作確認できるコードを生成できるので、効率よくプログラム開発を行うことができます。
  • スタートアップ設定ツールはML62Q1000シリーズ、ML62Q2500グループおよびML62Q2700グループのスタートアップルーチンのカスタマイズおよびコードオプションの設定コードを生成するソフトウェアツールです。
  • ペリフェラル設定ツールはML62Q1000シリーズ、ML62Q2500グループおよびML62Q2700グループの汎用ポートとペリフェラルを初期化するコードを生成するソフトウェアツールです。

*対応しているペリフェラルについては「ペリフェラル設定ツールユーザーズマニュアル」を確認してください。

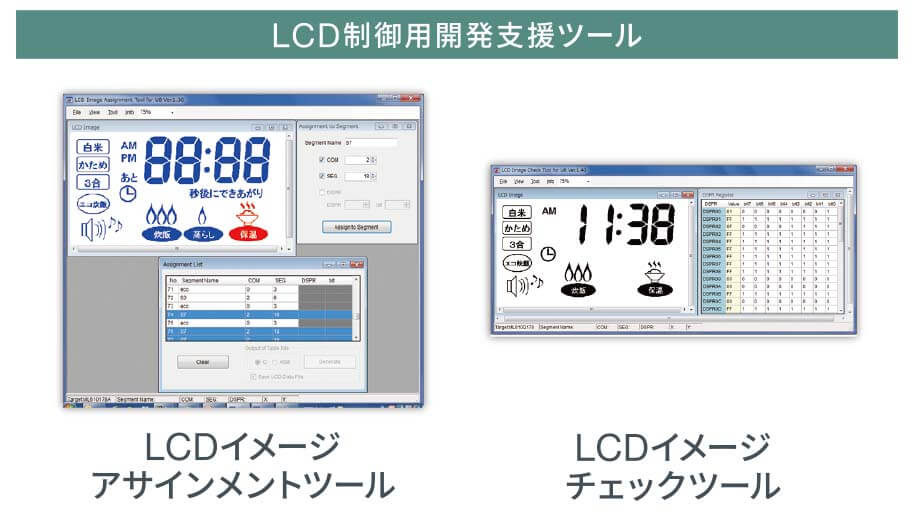

LCD制御ソフト開発支援ツール LCDイメージツール

LCD制御ソフト開発支援ツール  LCDイメージツール
  • LCDパネルをイメージしたビットマップファイルとLCDパネルのレイアウト情報を入力すると、LCD表示割り付けRAM用のテーブルデータや制御プログラムのサンプルを自動生成します。
  • LCDイメージツールを使用することにより、煩雑なマッピング作業を効率よく行うことができます。
  • LCDイメージツールは、LCDイメージアサインメントツールとLCDイメージチェックツールの2つのツールにより構成されます。
  • LCDイメージアサインメントツールは、PC上に表示されたLCDパネルイメージ上で、マイコン端子とLCDパネルのセグメントのマッピング作業を支援します。
  • LCDイメージチェックツールは、マッピングの妥当性確認に有効なツールです。

用途に応じたエミュレータを提供

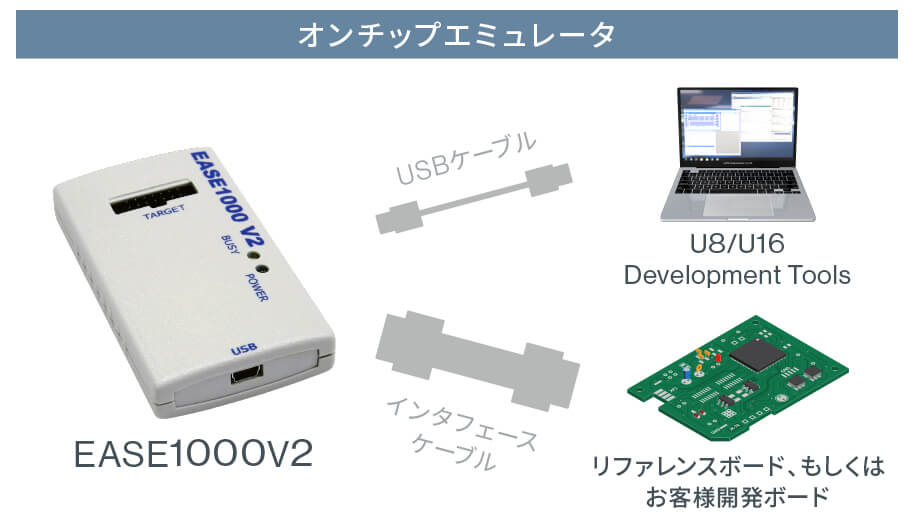

EASE1000 V2

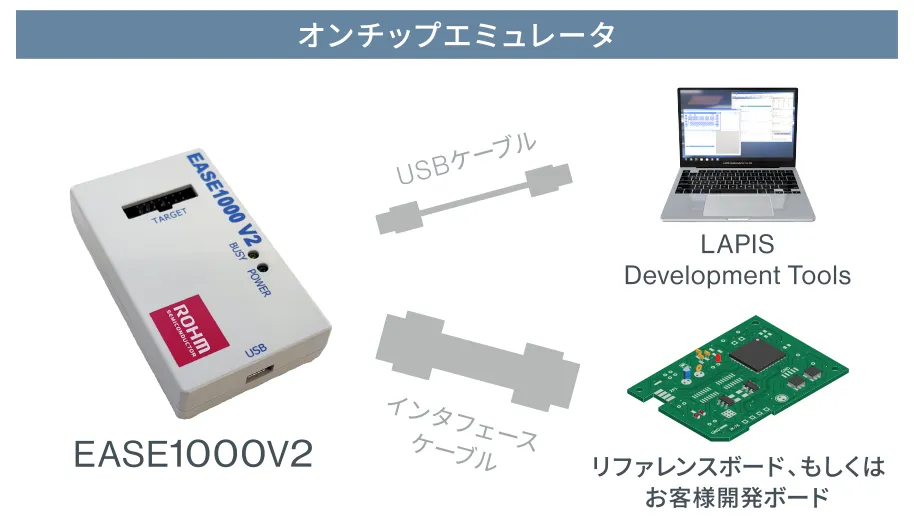

オンチップエミュレータEASE1000V2
  • オンチップエミュレータEASE1000 V2は、オンチップデバッグ機能を搭載した実デバイスと接続することにより、オンボードでのソフトウェアのデバッグおよびFlash 書き込みをサポートするコンパクトなエミュレータです。
  • ML62Q1000シリーズ、ML62Q2500グループおよびML62Q2700グループのマイコンを接続した場合は、リアルタイムウォッチ機能、分岐トレース機能、スタックオーバーフロー/アンダーフローブレーク機能などが使用可能です。
  • プロジェクト管理ツール、ビルドツール、デバッグツール、Flash プログラマなどプログラム開発に必要なソフトウェアツールの最新版はWebからダウンロードできます。

*EASE1000 V2は弊社オリジナル8 ビットRISC プロセッサnX-U8/100コア、16ビットRISCプロセッサnX-U16/100コアを搭載したマイクロコントローラに対応しています。

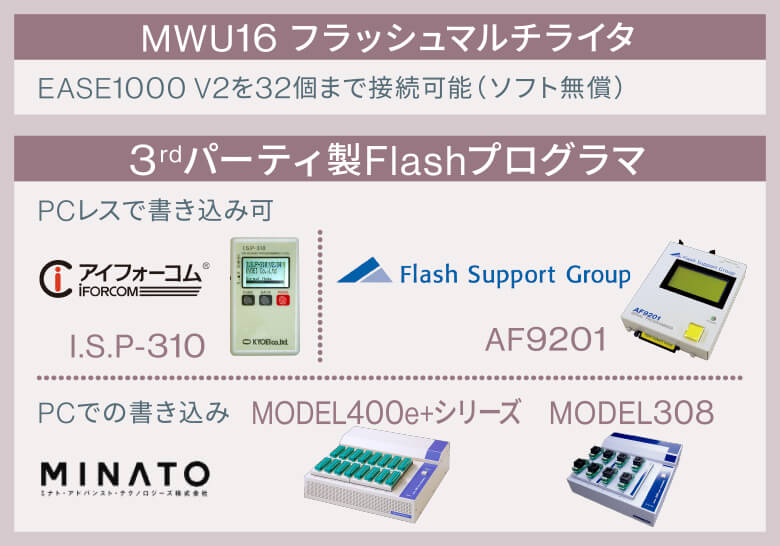

充実したFlash プログラマ

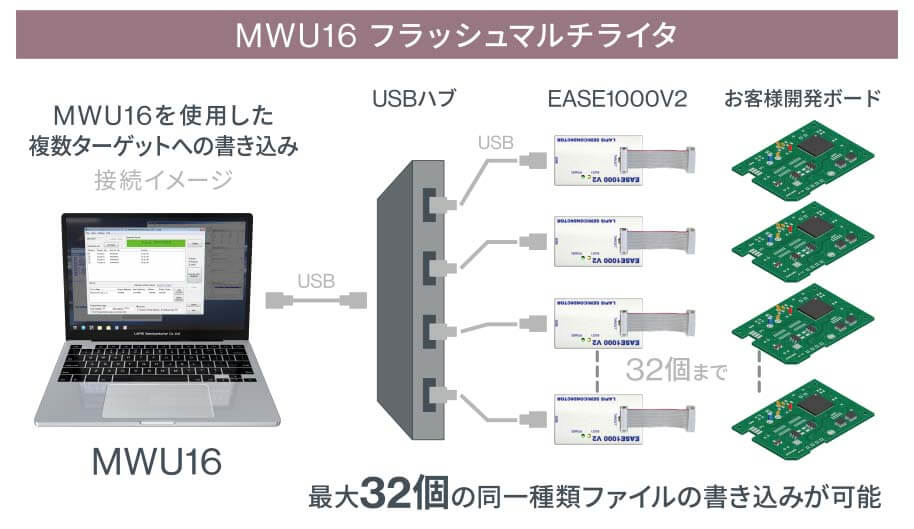

MWU16 フラッシュマルチライタ*

MWU16フラッシュマルチライタで最大32個の同一種類ファイルの書き込みが可能
  • 同一種類の複数 (最大8個) ターゲットのFlash メモリに対するプログラムファイルの書き込みをサポートします。

* : MWU16をご使用になる場合、EASE1000 V2を必要台数分ご購入ください。

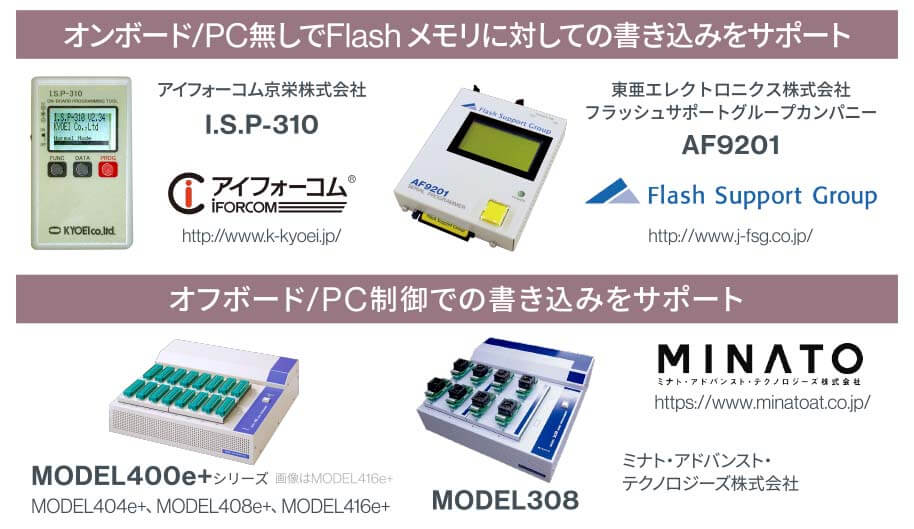

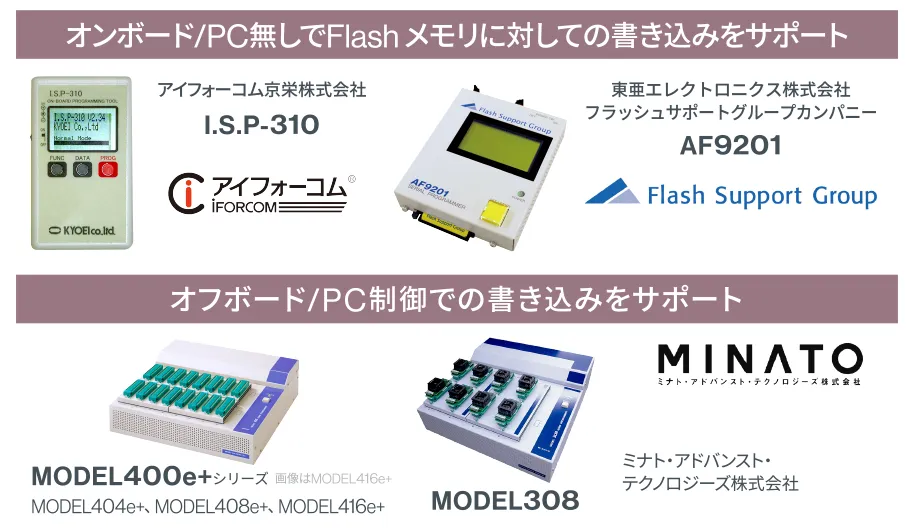

3rdパーティ製 Flashプログラマ

LAPIS TECHNOLOGY™マイコン対応 3rdパーティ製 Flashプログラマ
  • Flash メモリに対して、オンボード/オフボードでの書き込みをサポートします。

3rdパーティ製 Flashプログラマに関しては、各メーカへお問い合わせください。

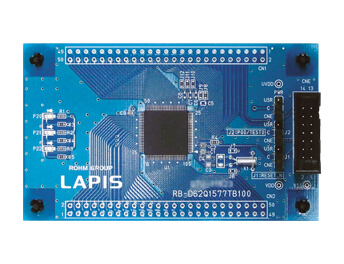

リファレンスボード

マイコン搭載 リファレンスボード

マイコン搭載 リファレンスボード

マイコンと必要最低限の部品を搭載したリファレンスボードです。目的に応じて必要な部品等を搭載して、マイコンの動作をお試しいただけます。
オンチップエミュレータEASE1000 V2を接続の上、統合開発環境LEXIDE-Ωをご利用になることで、ソフトウェアの開発、デバッグを実施することができます。
また、外部電源を接続することにより、EASE1000 V2を接続することなく、単体で使用することもできます。

ML62Q2000シリーズ リファレンスボードラインアップ

項目切替


ユーザーズ
マニュアル

ボード 外形
(mm)
対応
マイコン
構成物 対応
エミュレータ
(別売)
ネット
商社
在庫

ML62Q2502 リファレンスボード

(32PIN TQFP)
[RB-D62Q2502TB32]

pdf icon

W56 × D94 × H15

  • ML62Q2502



  • ML62Q2502 (32PIN TQFP) 搭載リファレンスボード
  • ユーザーズマニュアル
  • EASE1000 V2


ML62Q2504 リファレンスボード

(32PIN TQFP)
[RB-D62Q2504TB32]

pdf icon

W56 × D94 × H15

  • ML62Q2504
  • ML62Q2504 (32PIN TQFP) 搭載リファレンスボード
  • ユーザーズマニュアル
  • EASE1000 V2


ML62Q2522 リファレンスボード

(40PIN WQFN)
[RB-D62Q2522GD40]

pdf icon

W56 × D94 × H15

  • ML62Q2522
  • ML62Q2522 (40PIN WQFN) 搭載リファレンスボード
  • ユーザーズマニュアル
  • EASE1000 V2


ML62Q2524 リファレンスボード

(40PIN WQFN)
[RB-D62Q2524GD40]

pdf icon

W56 × D94 × H15

  • ML62Q2524
  • ML62Q2524 (40PIN WQFN) 搭載リファレンスボード
  • ユーザーズマニュアル
  • EASE1000 V2


ML62Q2532 リファレンスボード

(48PIN TQFP)
[RB-D62Q2532TB48]

pdf icon

W56 × D94 × H15

  • ML62Q2532
  • ML62Q2532 (48PIN TQFP) 搭載リファレンスボード
  • ユーザーズマニュアル
  • EASE1000 V2


ML62Q2534 リファレンスボード

(48PIN TQFP)
[RB-D62Q2534TB48]

pdf icon

W56 × D94 × H15

  • ML62Q2534
  • ML62Q2534 (48PIN TQFP) 搭載リファレンスボード
  • ユーザーズマニュアル
  • EASE1000 V2


ML62Q2747 リファレンスボード

(100PIN TQFP)
[RB-D62Q2747TB100]

pdf icon

W56 × D94 × H15

  • ML62Q2747
  • ML62Q2746
  • ML62Q2745
  • ML62Q2747 (100PIN TQFP) 搭載リファレンスボード
  • ユーザーズマニュアル
  • EASE1000 V2


ML62Q1000シリーズ リファレンスボードラインアップ

項目切替


ユーザーズ
マニュアル

ボード 外形
(mm)
対応
マイコン
構成物 対応
エミュレータ
(別売)
ネット
商社
在庫

ML62Q1325 リファレンスボード

(16PIN SSOP)
[RB-D62Q1325MB16]

pdf icon

W56 × D94 × H15

  • ML62Q1323
  • ML62Q1324
  • ML62Q1325
    (16PIN SSOP)



  • ML62Q1325 (16PIN SSOP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1335 リファレンスボード

(20PIN TSSOP)
[RB-D62Q1335TD20]

pdf icon

W56 × D94 × H15

  • ML62Q1333
  • ML62Q1334
  • ML62Q1335
    (20PIN TSSOP)



  • ML62Q1335 (20PIN TSSOP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1347 リファレンスボード
(24PIN TQFP)
[RB-D62Q1347GD24]

pdf icon

W56 × D94 × H15

  • ML62Q1345
  • ML62Q1346
  • ML62Q1347
    (24PIN WQFN)



  • ML62Q1347 (24PIN WQFN)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1367 リファレンスボード
(32PIN TQFP)
[RB-D62Q1367TB32]

pdf icon

W56 × D94 × H15

  • ML62Q1365
  • ML62Q1366
  • ML62Q1367
    (32PIN TQFP)



  • ML62Q1367 (32PIN TQFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2



ML62Q1532 リファレンスボード

(48PIN TQFP)
[RB-D62Q1532TB48]

pdf icon

W56 × D94 × H15

  • ML62Q1530
  • ML62Q1531
  • ML62Q1532
    (48PIN TQFP)



  • ML62Q1532(48PIN TQFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1534 リファレンスボード

(48PIN TQFP)
[RB-D62Q1534TB48]

pdf icon

W56 × D94 × H15

  • ML62Q1533
  • ML62Q1534
    (48PIN TQFP)



  • ML62Q1534(48PIN TQFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1542 リファレンスボード

(52PIN TQFP)
[RB-D62Q1542TB52]

pdf icon

W56 × D94 × H15

  • ML62Q1540
  • ML62Q1541
  • ML62Q1542
    (52PIN TQFP)



  • ML62Q1542(52PIN TQFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1544 リファレンスボード

(52PIN TQFP)
[RB-D62Q1544TB52]

pdf icon

W56 × D94 × H15

  • ML62Q1543
  • ML62Q1544
    (52PIN TQFP)



  • ML62Q1544(52PIN TQFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1552 リファレンスボード

(64PIN TQFP⁄QFP)
[RB-D62Q1552GA64]

pdf icon

W56 × D94 × H15

  • ML62Q1550
  • ML62Q1551
  • ML62Q1552
    (64PIN QFP⁄TQFP)



  • ML62Q1552(64PIN QFP)Reference Board
  • User's Manual



  • EASE1000
  • EASE1000 V2



ML62Q1557 リファレンスボード

(64PIN TQFP⁄QFP)
[RB-D62Q1557GA64]

pdf icon

W56 × D94 × H15

  • ML62Q1553
  • ML62Q1554
  • ML62Q1555
  • ML62Q1556
  • ML62Q1557
    (64PIN QFP⁄TQFP)



  • ML62Q1557(64PIN QFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1859 リファレンスボード

(64PIN TQFP⁄QFP)
[RB-D62Q1859GA64]

pdf icon

W56 × D94 × H15

  • ML62Q1858
  • ML62Q1859
    (64PIN QFP⁄TQFP)



  • ML62Q1859(64PIN QFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1567 リファレンスボード

(80PIN QFP)
[RB-D62Q1567GA80]

pdf icon

W56 × D94 × H15

  • ML62Q1563
  • ML62Q1564
  • ML62Q1565
  • ML62Q1566
  • ML62Q1567
    (80PIN QFP)



  • ML62Q1567(80PIN QFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1869 リファレンスボード
/(80PIN QFP)
[RB-D62Q1869GA80]

pdf icon

W56 × D94 × H15

  • ML62Q1868
  • ML62Q1869
    (80PIN QFP)



  • ML62Q1869(80PIN QFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1577 リファレンスボード

(100PIN TQFP⁄QFP)
[RB-D62Q1577TB100]

pdf icon

W56 × D94 × H15

  • ML62Q1573
  • ML62Q1574
  • ML62Q1575
  • ML62Q1576
  • ML62Q1577
    (100PIN QFP⁄TQFP)



  • ML62Q1577(100PIN TQFP)Reference Board
  • User's Manual



  • EASE1000
  • EASE1000 V2



ML62Q1879 リファレンスボード

(100PIN TQFP⁄QFP)
[RB-D62Q1879TB100]

pdf icon

W56 × D94 × H15

  • ML62Q1878
  • ML62Q1879
    (100PIN QFP/TQFP)



  • ML62Q1879(100PIN TQFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1544C リファレンスボード

(52PIN TQFP)
[RB-D62Q1544CTB52]

pdf icon

W56 × D94 × H15

  • ML62Q1543C
  • ML62Q1544C
    (52PIN TQFP)



  • ML62Q1544C(52PIN TQFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1554C リファレンスボード

(64PIN TQFP⁄QFP)
[RB-D62Q1554CGA64]

pdf icon

W56 × D94 × H15

  • ML62Q1553C
  • ML62Q1554C
    (64PIN QFP⁄TQFP)



  • ML62Q1554C(64PIN QFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1564C リファレンスボード

(80PIN QFP)
[RB-D62Q1564CGA80]

pdf icon

W56 × D94 × H15

  • ML62Q1563C
  • ML62Q1564C
    (80PIN QFP)



  • ML62Q1564C(80PIN QFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1702 リファレンスボード

(48PIN TQFP)
[RB-D62Q1702TB48]

pdf icon

W56 × D94 × H15

  • ML62Q1700
  • ML62Q1701
  • ML62Q1702
    (48PIN TQFP)



  • ML62Q1702(48PIN TQFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1704 リファレンスボード

(48PIN TQFP)
[RB-D62Q1704TB48]

pdf icon

W56 × D94 × H15

  • ML62Q1703
  • ML62Q1704
    (48PIN TQFP)



  • ML62Q1704(48PIN TQFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1712 リファレンスボード

(52PIN TQFP)
[RB-D62Q1712TB52]

pdf icon

W56 × D94 × H15

  • ML62Q1710
  • ML62Q1711
  • ML62Q1712
    (52PIN TQFP)



  • ML62Q1712(52PIN TQFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1714 リファレンスボード

(52PIN TQFP)
[RB-D62Q1714TB52]

pdf icon

W56 × D94 × H15

  • ML62Q1713
  • ML62Q1714
    (52PIN TQFP)



  • ML62Q1714(52PIN TQFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1722 リファレンスボード

(64PIN TQFP⁄QFP)
[RB-D62Q1722GA64]

pdf icon

W56 × D94 × H15

  • ML62Q1720
  • ML62Q1721
  • ML62Q1722
    (64PIN QFP⁄TQFP)



  • ML62Q1552(64PIN QFP)Reference Board
  • User's Manual



  • EASE1000
  • EASE1000 V2



ML62Q1727 リファレンスボード

(64PIN TQFP⁄QFP)
[RB-D62Q1727GA64]

pdf icon

W56 × D94 × H15

  • ML62Q1723
  • ML62Q1724
  • ML62Q1725
  • ML62Q1726
  • ML62Q1727
    (64PIN QFP⁄TQFP)



  • ML62Q1727(64PIN QFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1729 リファレンスボード

(64PIN TQFP⁄QFP)
[RB-D62Q1729GA64]

pdf icon

W56 × D94 × H15

  • ML62Q1728
  • ML62Q1729
    (64PIN QFP⁄TQFP)



  • ML62Q1729(64PIN QFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1737 リファレンスボード

(80PIN QFP)
[RB-D62Q1737GA80]

pdf icon

W56 × D94 × H15

  • ML62Q1733
  • ML62Q1734
  • ML62Q1735
  • ML62Q1736
  • ML62Q1737
    (80PIN QFP)



  • ML62Q1737(80PIN QFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1739 リファレンスボード

(80PIN QFP)
[RB-D62Q1739GA80]

pdf icon

W56 × D94 × H15

  • ML62Q1738
  • ML62Q1739
    (80PIN QFP)



  • ML62Q1739(80PIN QFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1747 リファレンスボード

(100PIN TQFP⁄QFP)
[RB-D62Q1747TB100]

pdf icon

W56 × D94 × H15

  • ML62Q1743
  • ML62Q1744
  • ML62Q1745
  • ML62Q1746
  • ML62Q1747
    (100PIN QFP⁄TQFP)



  • ML62Q1747(100PIN TQFP)Reference Board
  • User's Manual



  • EASE1000
  • EASE1000 V2



ML62Q1749 リファレンスボード

(100PIN TQFP⁄QFP)
[RB-D62Q1749TB100]

pdf icon

W56 × D94 × H15

  • ML62Q1748
  • ML62Q1749
    (80PIN QFP)



  • ML62Q1749(100PIN QFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1714C リファレンスボード

(52PIN TQFP)
[RB-D62Q1714CTB52]

pdf icon

W56 × D94 × H15

  • ML62Q1713C
  • ML62Q1714C
    (52PIN TQFP)



  • ML62Q1714C(52PIN TQFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1724C リファレンスボード
/(64PIN TQFP⁄QFP)
[RB-D62Q1724CGA64]

pdf icon

W56 × D94 × H15

  • ML62Q1723C
  • ML62Q1724C
    (64PIN QFP⁄TQFP)



  • ML62Q1724C(64PIN QFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1734C リファレンスボード

(80PIN QFP)
[RB-D62Q1734CGA80]

pdf icon

W56 × D94 × H15

  • ML62Q1733C
  • ML62Q1734C
    (80PIN QFP)



  • ML62Q1734C(80PIN QFP)搭載リファレンスボード
  • User's Manual



  • EASE1000
  • EASE1000 V2





ML62Q1225
Reference Board

(16PIN SSOP)
[RB-D62Q1225MB16]

pdf icon

W56 × D94 × H15

  • ML62Q1223A
  • ML62Q1224A
  • ML62Q1225A
    (16PIN SSOP)



  • ML62Q1225 (16PIN SSOP)搭載リファレンスボード



  • EASE1000
  • EASE1000 V2





ML62Q1235
Reference Board

(20PIN TSSOP)
[RB-D62Q1235TD20]

pdf icon

W56 × D94 × H15

  • ML62Q1233A
  • ML62Q1234A
  • ML62Q1235A
    (20PIN TSSOP)



  • ML62Q1235 (20PIN TSSOP)搭載リファレンスボード



  • EASE1000
  • EASE1000 V2





ML62Q1247
Reference Board

(24PIN WQFN)
[RB-D62Q1247GD24]

pdf icon

W56 × D94 × H15

  • ML62Q1245A
  • ML62Q1246A
  • ML62Q1247A
    (24PIN WQFN)



  • ML62Q1247 (24PIN WQFN)搭載リファレンスボード



  • EASE1000
  • EASE1000 V2





ML62Q1267
Reference Board

(32PIN TQFP)
[RB-D62Q1267TB32]

pdf icon

W56 × D94 × H15

  • ML62Q1265A
  • ML62Q1266A
  • ML62Q1267A
    (32PIN TQFP)



  • ML62Q1267 (16PIN 32PIN TQFP)搭載リファレンスボード



  • EASE1000
  • EASE1000 V2





ML62Q1432 リファレンスボード
(48PIN TQFP)
[RB-D62Q1432TB48]

pdf icon

W56 × D94 × H15

  • ML62Q1430
  • ML62Q1431
  • ML62Q1432
    (48PIN TQFP)



  • ML62Q1432 (48PIN TQFP)搭載リファレンスボード



  • EASE1000
  • EASE1000 V2





ML62Q1442 リファレンスボード
(52PIN TQFP)
[RB-D62Q1442TB52]

pdf icon

W56 × D94 × H15

  • ML62Q1440
  • ML62Q1441
  • ML62Q1442
    (52PIN TQFP)



  • ML62Q1442 (52PIN TQFP)搭載リファレンスボード



  • EASE1000
  • EASE1000 V2





ML62Q1452 リファレンスボード
(64PIN TQFP)
[RB-D62Q1452GA64]

pdf icon

W56 × D94 × H15

  • ML62Q1450
  • ML62Q1451
  • ML62Q1452
    (64PIN TQFP)



  • ML62Q1452 (64PIN TQFP)搭載リファレンスボード



  • EASE1000
  • EASE1000 V2





ML62Q1602 リファレンスボード
(48PIN TQFP)
[RB-D62Q1602TB48]

pdf icon

W56 × D94 × H15

  • ML62Q1600
  • ML62Q1601
  • ML62Q1602
    (48PIN TQFP)



  • ML62Q1602 (48PIN TQFP)搭載リファレンスボード



  • EASE1000
  • EASE1000 V2





ML62Q1612 リファレンスボード
(52PIN TQFP)
[RB-D62Q1612TB52]

pdf icon

W56 × D94 × H15

  • ML62Q1610
  • ML62Q1611
  • ML62Q1612
    (52PIN TQFP)



  • ML62Q1612 (52PIN TQFP)搭載リファレンスボード



  • EASE1000
  • EASE1000 V2





ML62Q1622 リファレンスボード
(64PIN TQFP)
[RB-D62Q1622GA64]

pdf icon

W56 × D94 × H15

  • ML62Q1620
  • ML62Q1621
  • ML62Q1622
    (64PIN TQFP)



  • ML62Q1622 (64PIN TQFP)搭載リファレンスボード
  • ユーザーズマニュアル



  • EASE1000
  • EASE1000 V2





ML630Q400シリーズ リファレンスボードラインアップ

項目切替


ユーザーズ
マニュアル

ボード 外形
(mm)
対応
マイコン
構成物 対応
エミュレータ
(別売)
ネット
商社
在庫

ML630Q466 リファレンスボード

(100PIN TQFP)
[ML630Q466 Reference Board]

pdf icon

W70 × D83 × H10

  • ML630Q464
  • ML630Q466
    (100PIN TQFP)



  • ML630Q466 (100PIN TQFP) 搭載 リファレンスボード
  • ユーザーズマニュアル



  • MDK-Arm+J-LINK





ML610Q300シリーズ リファレンスボードラインアップ

項目切替


ユーザーズ
マニュアル

ボード 外形
(mm)
対応
マイコン
構成物 対応
エミュレータ
(別売)
ネット
商社
在庫

ML610Q327 リファレンスボード

[RB-D610Q327TB48]

pdf icon

W94 × D56 × H18

  • ML610Q327



  • ML610Q327(48PIN TQFP)搭載リファレンスボード
  • ユーザーズマニュアル
  • EASE1000
  • EASE1000 V2





ML610Q338 リファレンスボード

[RB-D610Q338TB52]

pdf icon

W94 × D56 × H18

  • ML610Q338
  • ML610Q338(52PIN TQFP)搭載リファレンスボード
  • ユーザーズマニュアル
  • EASE1000
  • EASE1000 V2





ML610Q339 リファレンスボード

[RB-D610Q339TB64]

pdf icon

W94 × D56 × H18

  • ML610Q339
  • ML610Q339(64PIN TQFP)搭載リファレンスボード
  • ユーザーズマニュアル
  • EASE1000
  • EASE1000 V2


ML610Q305 リファレンスボード

[RB-D610Q305GD32]

pdf icon

W70 × D45 × H18

  • ML610Q305
  • ML610Q305(32PIN WQFN)搭載リファレンスボード
  • ユーザーズマニュアル
  • EASE1000
  • EASE1000 V2


ML610Q306 リファレンスボード

[RB-D610Q306GD36]

pdf icon

W70 × D45 × H18

  • ML610Q306
  • ML610Q306(36PIN WQFN)搭載リファレンスボード
  • ユーザーズマニュアル
  • EASE1000
  • EASE1000 V2


スタータキット

ML62Q1000シリーズ スタータキット

ML62Q1000シリーズ スタータキット

このスタータキットで、「ML62Q1000シリーズ」のプログラム開発から量産時のプログラムの書き込みまでの開発環境がそろいます。

ML62Q1000シリーズ 特設サイト

音声再生ML610Q306 スタータキット

音声再生ML610Q306 スタータキット

SK-AD04-D610Q306GD

供給状況

  • 推奨品

対応マイコン

  • ML610Q306

構成物

  • ML610Q306 音声アプリケーションボード
  • EASE1000 V2オンチップエミュレータ
  • ML610Q306 Starter Kit Software Package DVD
  • 開発支援システム:U8
  • U16 Development Tools パッケージ
  • 開発支援システム:Speech LSI Tools
  • 開発支援システム:音声テーブル生成ツール
  • ML610Q305/306 リファレンスソフトウェア パッケージ
  • ML610Q306 スタータキット サンプルソフトウェア パッケージ
  • その他 : スピーカ、インタフェースケーブル、USBケーブル

備考

このパッケージには、ML610Q306音声アプリケーションボードで音声・音階を再生させるサンプルプログラム、音声ライブラリパッケージなどを同梱しており、簡単にML610Q306で試聴・評価することができます。



商標の包括的表記追加 JS_CSS

ラピスヘッダーナビ css・JS
