設計計算ツールで、IC(DC/DC, AC/DC) の外付け定数を楽々設計
2021年12月2日
LSI製品においては多機能化や複合化が進み、周辺回路の設計(外付け定数設計)も複雑になってきています。ロームは、DC/DCコンバータICおよびAC/DCコンバータICの周辺回路設計をサポートする設計計算ツールを公開しています。初期段階の部品選定や外付け定数の設計工数削減に 貢献します。
AC/DCコンバータ :
フライバックコンバータ、バックコンバータでコイルやトランス、その他周辺部品の計算が可能です。
ICや、周辺部品であるショットキーバリアダイオード、ファストリカバリーダイオード、電界コンデンサ、トランスなど主要部品がデータベース化されており、部品のソートが可能なので、その場で部品を選定することが可能です。
DC/DCコンバータ :

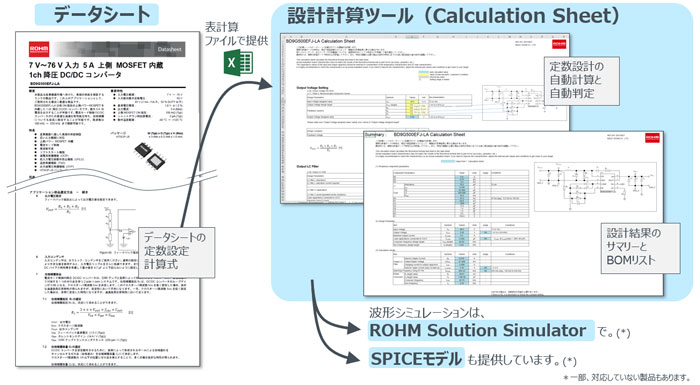

データシートに記載された周辺回路設計の理論式をエクセルベースで自動計算し、設計範囲を外れていないか自動判別、BOMリスト化まで可能です。本シートで設計した定数を無償のWebシミュレーションツール(ROHM Solution Simulator)に反映させる事で、動作波形の検証まで実施できます。シミュレーションツール保有のユーザー向けには、SPICEモデルを提供しています。
設計計算ツール (Calculation Sheet) 活用シーン
データシートのリンクからダウンロードできます。
設計計算ツール (Calculation Sheet) 紹介動画
設計計算ツール(Calculation Sheet) 対応機種リスト
Category
回路登録
対応製品の製品ページ/モデルとツール/計算ツールからもダウンロード可能です。
設計計算ツール (Calculation Tool) 対応機種の一覧はこちら
*今後、対応製品を順次増やしていきます。
