Three phase Single-end Flyback with RCD snubber (Controller IC version)
説明
フライバックトポロジーは，補助電源の設計において最も一般的で広く使用されているトポロジーです。フライバックコンバーターには、単相と三相があり、設計と制御が簡単で、部品点数が少なく、低コストで、ガルバニック絶縁を内蔵しているため、最もよく使われています。 シングルエンドフライバックは、通常、250W未満の電源に使用されます。
概要
関連部品、パワークラス、トポロジーの概要は下表の通りです。

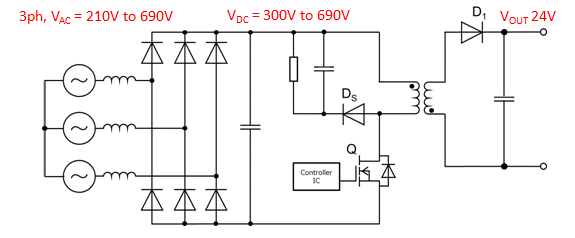

回路
主要製品
| Product Category | Product family | Product Number | Remark |
|---|---|---|---|
| Controller | QR | BD768xFJ-LB series | SOP-J8, スタンバイ時に低消費電流 (19µA), Gateクランプ回路 |
| Discrete MOSFET | SiC 1700V | SCT2H12NZ | TO-3PFM, Rds_on= 1.15Ω |
| SiC 1700V | SCT2H12NY | TO-268-2L, Rds_on= 1.15Ω | |
| SiC 1700V | SCT2750NY | TO-268-2L, Rds_on= 750 mΩ | |
| Diode (D1) Secondary Rectifier |
Schottky Barrier Diodes | RBQ /RBxx8 series | Ultra low IR SBDは整流用途に適し、 RBxx8シリーズは広い電圧範囲をサポートします |
| Diode (Ds) Snubber |
1700V | - | - |
シミュレーション
C-010. DC-DC Flyback Converter Vin=800V, Vo=25V, Io=10A
