Interleaved PFC
説明
２つのブーストコンバータの位相を180度シフトすることで、インダクタやスイッチの電流ストレスを減らすことができ、さらにコンデンサのリップル電流も低減が可能です。このトポロジは大電力化(数kW)に有効です。
概要
・低ノイズ、大電力出力
・効率は98％前後を達成可能
・スイッチング周波数 70kHz～130kHz
・部品点数が比較的多いため、基板面積は大きくなる傾向

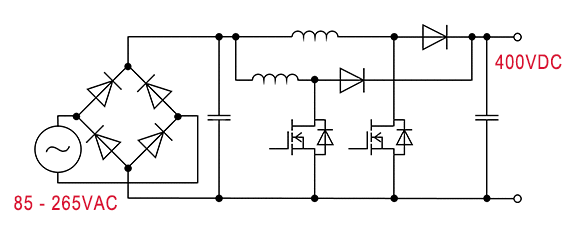

回路
主要製品
| Product Category | Product family | Product Number | Feature |
|---|---|---|---|
| Switching Transistor | 600 / 650V SJ MOS | R60xxKN /R65xxKN | 性能と使いやすさのバランスを両立 |
| 650 V IGBT | RGWxx series | 効率を維持しつつIGBT採用で低コストな提案 | |
| Diodes | 650 V SiC SBD | SCS3xx series | 第3世代 SiC SBDはサージ電流耐量が改善 |
| 650V Si FRD | RFS series | RSVシリーズより低Vfだが、超高速スイッチング能力あり | |
| RFL series | RFNシリーズより高速スイッチング特性を改善、650Vの高耐圧を実現。 | ||
| 600 V Si FRD | RFV series | CCMモード動作に必要な高速trr特性 SiC SBDと比較して低コストな提案 | |
| RFN series | DCMモード動作に必要な低Vf特性 SiC SBDと比較して低コストな提案 | ||
| Gate Driver | Isolated | BM61xxx Series | 1ch構成、3,750Vrms絶縁タイプのGate Driver。電流ソース端子があるスイッチング素子にも対応可能 |
| non-Isolated | BD2310G | 最もシンプルな1ch構成の非絶縁タイプGate Driver |
シミュレーション
A-006 : Interleaved PFC VIN=200V, IIN=2.5A, CCM
