Totem-Pole Bridgeless PFC (Synchronous FETs)

説明

低周波側をMOSFETで構成した場合のTotem-Pole Bridgeless PFCです。MOSFETにすることで更に高い効率を追求することが可能となるとともに、制御方法を変更することで双方向の動作も可能となります。 入力電圧が正および負の半サイクルの場合にそれぞれスイッチがブーストコンバータの動作をします。トーテムポール構造にすることで、整流ダイオードのリカバリーロス問題を解決します。

概要

・シングルステージPFC
・低周波側はSJ MOSFETを使用し、高効率化を追求
・効率は99%以上達成可能
・スイッチング周波数 48kHz~150kHz

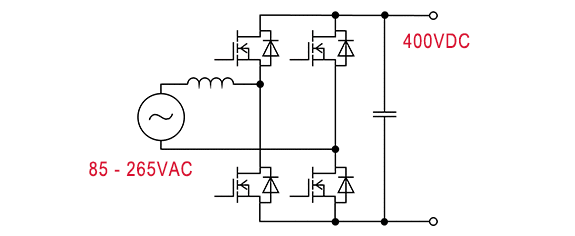

回路

Circuit

主要製品

Product Category Product family Product Number Feature
Transistor 750V SiC MOSFET SCT4XXXDx series NEW 最新SiC MOSFET製品です。低オン抵抗の強化により、クラス最高の性能を実現。750V耐圧をサポートし従来製品より動作マージンを確保、安心してお使いいただけます。
650V SiC MOSFET SCT3xxxAx series トレンチゲート型SiC MOSFETで、当社従来品に比べ低オン抵抗(50%低減)です。
Low frequency Leg 600V SJ MOSFET R60 serires PrestoMOSTMシリーズはSuper Junction技術を用いた600~800V耐圧のパワーMOSFETシリーズ製品、高速スイッチングと低オン抵抗性能を実現。豊富なパッケージバリエーションがあります。
650V SJ MOSFET R65 serires Super Junction技術を用いた600~800V耐圧のパワーMOSFET製品シリーズで、高速スイッチングと低オン抵抗性能を実現。豊富なパッケージバリエーションがあります。
Gate Driver BM60212FV-C 高耐圧(1200V)のハイサイド/ローサイドドライバです。ミラークランプ機能、低電圧時誤動作防止機能(UVLO)、を内蔵しています。
BM61X4XRFV 1ch構成、3,750Vrms絶縁タイプのGate Driver。電流ソース端子があるスイッチング素子にも対応可能

シミュレーション

A-010 : Totem-Pole Bridgeless PFC (Synchronous FETs)
