MSL0402RGBU
小型高輝度 RGBチップLED

ロームのチップLEDは標準タイプの他にトップビューチップLED、側面発光チップLED,背面実装にも対応したチップLEDなどの製品群をラインアップしています。

主な仕様


形名 | MSL0402RGBU1
供給状況 | 推奨品
パッケージ | MSL0402
包装数量 | 3000
最小個装数量 | 3000
包装形態 | テーピング
RoHS | Yes

特性:

パッケージタイプ

Triple Color / Mini-mold

LEDタイプ

Standard

パッケージサイズ[mm]

1.8x1.6 (T-0.5)

発光色

Red / Green / Blue

発光波長 λD (Multi-color) (Typ.) [nm]

624 / 527 / 470

光度(Multi)(Typ.)[mcd]

400 / 550 / 180

順方向電圧 VF (Typ.) [V]

2.1 / 3.5 / 3.3

IF @ VF [mA]

20

素子材質

AIGaInP / InGaN

許容損失Pd [mW]

78 / 120 / 114

動作温度範囲[℃]

-40 to 85

特長:

  • 小型・高輝度RGB LED
  • 1816 (0706) サイズ

製品概要



幅広いラインアップのロームのチップLED。
その中でも特に好評な単ランク供給高光度1608サイズ チップLED SML-D15シリーズと、実装面積が最小のリフレクタ付MSL0402RGBUをご紹介します。

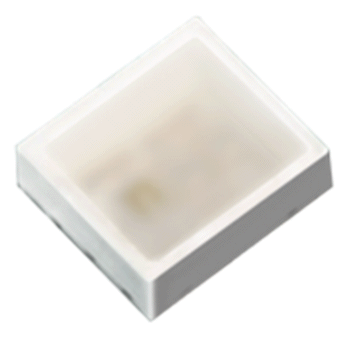

実装面積世界最小リフレクタ付LED MSL0402RGBU

特長

2016年11月8日現在ローム調べ

MSL0402RGBU
  • 業界最小サイズのリフレクタ付き高輝度3色LEDで多彩な表現が可能
  • 業界最高クラスの耐硫化性能を実現し、信頼性の向上に貢献
  • 静電気耐圧確保により、ツェナーダイオードが不要

ラインアップ

品名 絶対最大定格 電気的光学的特性
※1※2
許容
損失
PD(mW)
順方向
電流
IF(mA)
ピーク
順方向
電流
IFP(mA)
<Duty
1/10,
1kHz>
逆方向
電圧
VR(V)
動作
温度
Topr
(°C)
保存
温度
Tstg
(°C)
順方向
電圧
VF
逆方向
電流IR
発光波長
λD
光度 IV※1
Typ.
(V)
IF
(mA)
Max.
(µA)
V
(V)
Typ.
(nm)
IF
(mA)
Min
(mcd)
Typ.
(mcd)
IF
(mA)
NEW
MSL0402RGBU※3
78 30 100 5 -40 to
+85
-40 to
+100
2.1 20 100 5 624 20 220 400 20
120 3.5 527 360 550
114 3.3 470 90 180
SMLVN6RGB1W※4 400 50 2.1 10 624 450 700
40 3.3 527 710 1200
470 220 400
SMLVN6RGB1U※3 50 2.1 624 450 700
40 3.3 527 710 1200
470 220 400
MSL0104RGBW※4 50 2.1 624 450 700
40 3.3 527 710 1200
3.2 470 220 400
MSL0104RGBU※3 50 2.1 624 450 700
40 3.3 527 710 1200
3.2 470 220 400

※1:3色点灯時の全許容損失 (3色同時点灯における絶対最大定格はそれぞれの30%までとする。DC駆動時)
※2:50mm×50mm、基材:FR4:t=1.6mm 銅箔:t=0.07mm
※3:シリコーン封止樹脂 ※4:エボキシ封止樹脂

サンプル購入
  • chip 1 stop
  • corestaff Zaikostore.com ザイコストアドットコム
  • RSコンポーネンツ

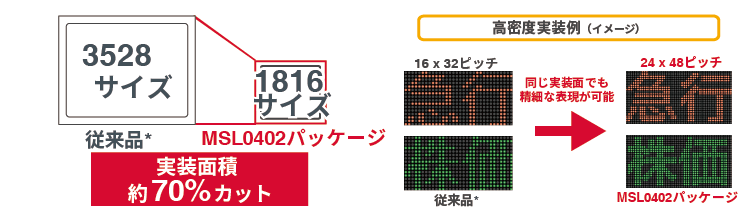

実装面積世界最小リフレクタ付LED

従来品とSML-D15シリーズの比較

従来品と比べて実装面積が70%カットされたことにより、同じ実装面でも多くのLEDを設置することができる。
鮮明で繊細な文字やキャラクタを表示。

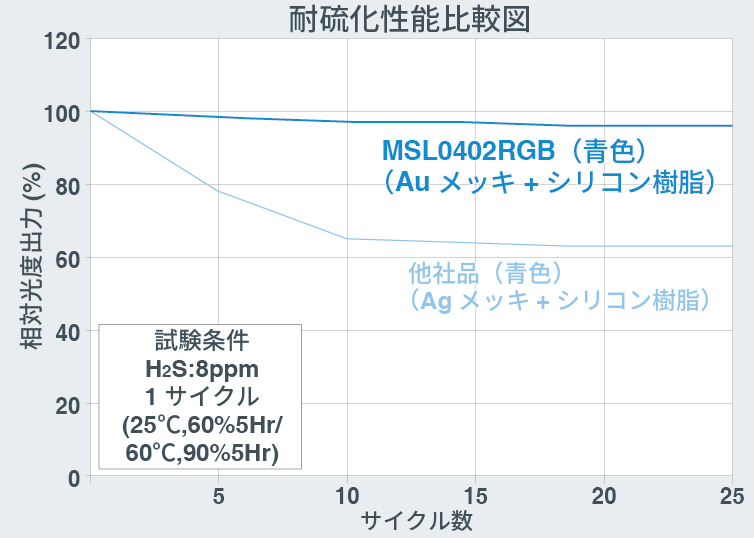

耐硫化、長寿命で高信頼性

従来品とSML-D15シリーズの動作温度比較

耐硫化 (タバコの煙、排気ガス) 対策をしており、かつ長寿命を両立。産業、車載分野での使用も可能。

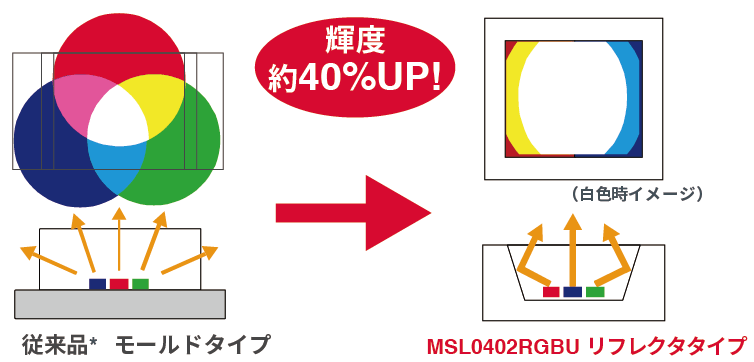

高光度&高混色

従来品とSML-D15シリーズの比較

素子の高密度実装により、1816サイズ小型リフレクタパッケージを実現。
光度は、従来品モールドタイプと比べて約40%UP。横方向への光漏れが少なく、光度と混色性を大幅向上。
*従来品=SMLVN6RGB1シリーズ

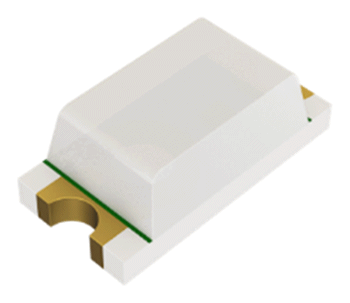

単ランク供給 高光度1608サイズ チップLED SML-D15シリーズ

特長

単ランク供給 高光度1608サイズ チップLED SML-D15シリーズ
  • 光度単ランク供給で、明るさのバラつきを解消
  • 動作温度 -40°C~+100°Cまで対応
  • 光度が従来品と比べ約3倍UP
  • 車載信頼性基準 AEC-Q101対応

ラインアップ

品名※1 絶対最大定格 電気的光学的特性
許容
損失
PD(mW)
順方向
電流
IF(mA)
ピーク
順方向
電流
IFP(mA)
<Duty
1/10,
1kHz>
逆方向
電圧
VR(V)
動作
温度
Topr
(°C)
保存
温度
Tstg
(°C)
順方向
電圧
VF
逆方向
電流IR
発光波長
λD
光度 IV※2
Typ.
(V)
IF
(mA)
Max.
(µA)
V
(V)
Typ.
(nm)
IF
(mA)
Min
(mcd)
Typ.
(mcd)
IF
(mA)
SML-D15VW 84 35 100 5 -40 to
+100
-40 to
+100
2.0 20 10 5 630 20 71 112 20
SML-D15UW 620 90 140
SML-D15U2W 615 112 180
SML-D15DW 605 180 280
SML-D15YW 87 2.1 590
SML-D15MW 571 56 90

※1:車載対応品<AEC-Q101>の場合は、(C)付き品番になります。
※2:測定公差±10%

サンプル購入
  • Chip1Stop (チップワンストップ社)
  • ザイコストア (コアスタッフ社)
  • アールエスコンポーネンツ

光度単ランクを標準へ

従来品とSML-D15シリーズの比較

素子製造段階からの徹底した作り込みにより、光度のバラつきを抑制。車載向け高輝度要求にベストマッチ。

動作温度-40~+100°Cまで対応

従来品とSML-D15シリーズの動作温度比較

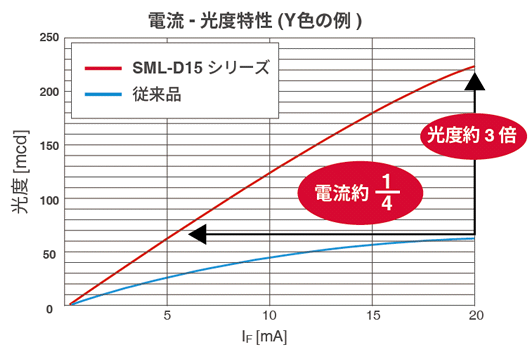

光度が約3倍UP!

従来品とSML-D15シリーズの比較

光度は、従来品に比べて約3倍UP!
IF値を下げることで低消費電力化にも貢献。

*従来品=SML-D12x8Wシリーズ
