業界トップクラス※の低オン抵抗でアプリケーションの高効率動作に貢献する Nch MOSFET開発
産業機器用電源や各種モーター駆動に最適な40V~150V耐圧の13製品をラインアップ
※2023年4月13日現在ローム調べ
2023年4月13日
<要旨>
ローム株式会社(本社:京都市)は、基地局・サーバー用電源や、産業機器・民生機器用モーターなど、24V/36V/48V系統の電源で動作するアプリケーションの駆動に最適な、Nch MOSFET*1「RS6xxxxBx / RH6xxxxBxシリーズ」13製品(40V/60V/80V/100V/150V)を開発しました。

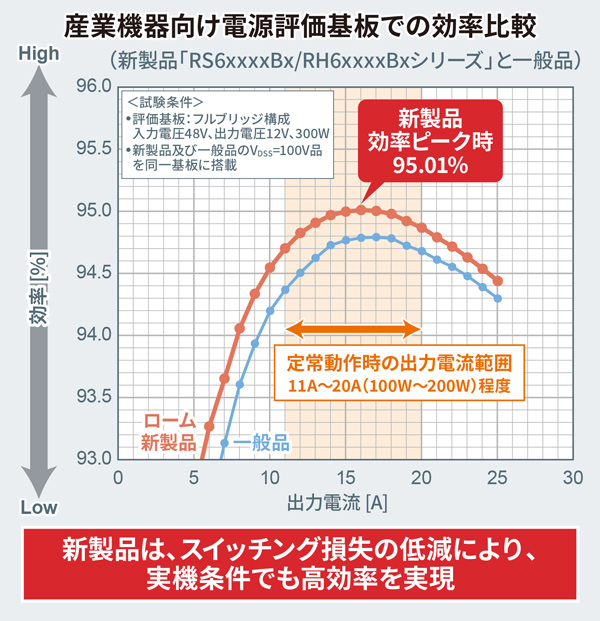

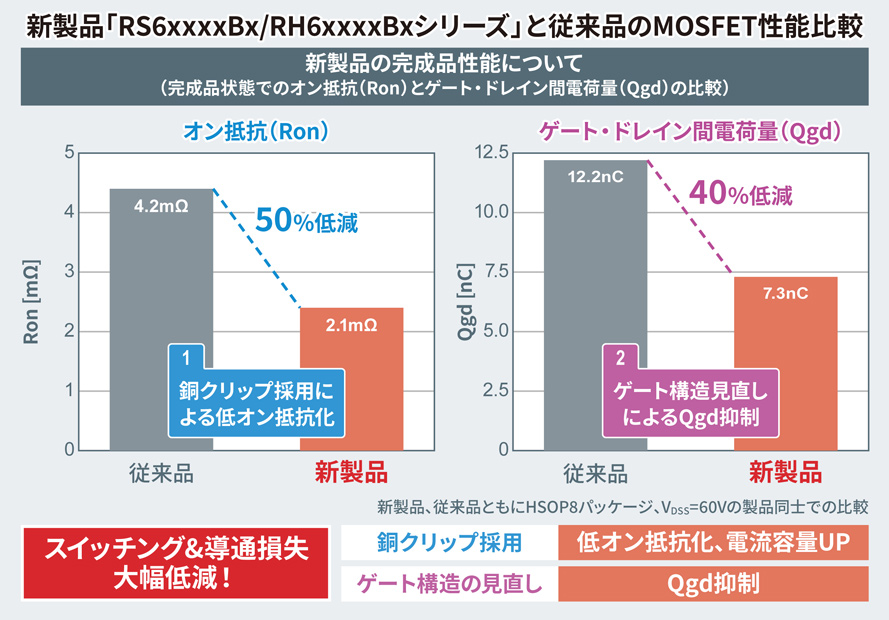

新製品は、プロセスの微細化による素子性能の向上に加えて、抵抗の低い銅クリップ接続のHSOP8/HSMT8パッケージを採用したことにより、従来品より約50%低い業界トップクラスのオン抵抗(Ron)*2 2.1mΩを達成しています。また、ゲート構造の改善により、一般的にオン抵抗とトレードオフの関係になるQgd*3(ゲート・ドレイン間電荷量)も従来品比で約40%低減(Ron・Qgdともに、HSOP8パッケージ、60V耐圧品のTyp.値で比較)。これにより、スイッチング損失及び導通損失を低減できるため、各アプリケーションの高効率動作に大きく貢献します。高効率動作の一例として、産業機器向け電源評価基板で電源効率を比較した場合、定常動作時の出力電流範囲において、新製品は業界トップクラス※の電源効率(ピーク時約95%)を達成しています。
新製品は、2023年1月より当面月産100万個の体制で量産(サンプル価格500円/個:税抜)を開始しています。インターネット販売も開始しており、コアスタッフオンライン、チップワンストップなどから購入することができます。
今後もロームは、さらに低オン抵抗のMOSFETを開発中であり、各種機器の低消費電力化に寄与することで、省エネ化による環境保護などの社会課題解決に貢献していきます。
<背景>
近年、世界的に電力消費量が増大し、電力の有効活用を迫られる中、基地局、サーバーなどの産業機器や、各種モーターにおいても、高効率化が進んでいます。そして、これらのアプリケーションにおいて、中耐圧のMOSFETは、さまざまな回路で使用されており、メーカーから低損失化が求められています。一方、MOSFETの電力損失に繋がる主要なパラメータとしては、オン抵抗とQgdの2つがありますが、一般的なMOSFETでは、チップサイズに対して、オン抵抗は反比例して小さく、Qgdは比例して大きくなるため、両立が困難です。これに対してロームは、プロセスの微細化と銅クリップ接続の採用、ゲート構造の改善により、両者のトレードオフを改善しました。
<製品ラインアップ>
シート
[V]
TC=25℃
[nC]
[mm]

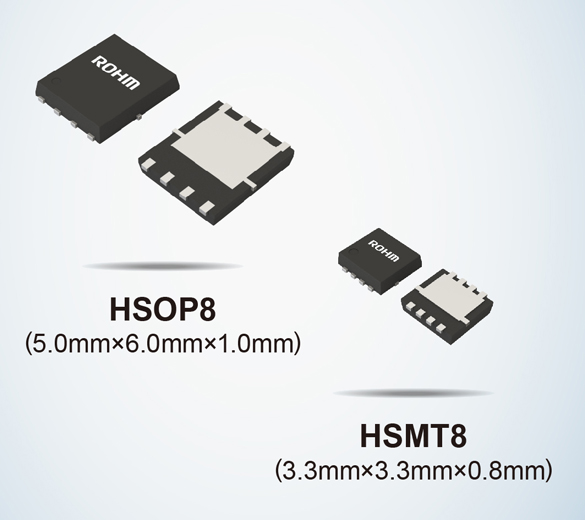

HSOP8
(5.0×6.0×1.0)
HSMT8
(3.3×3.3×0.8)
<アプリケーション例>
その他、幅広い機器の電源回路やモータドライブに採用可能です。
<インターネット販売情報>
販売開始時期: 2023年1月から
販売ネット商社:コアスタッフオンライン、チップワンストップ
それ以外のネット商社からも順次発売していきます。
1個から購入可能
<用語説明>
Pch MOSFETよりもオン抵抗が小さく、幅広い回路で使い勝手が良いため、現在市場ではNch MOSFETの方が流通している。
<製品動画>
<新製品プレゼン"Featured Products">
基地局・サーバー用電源や産業・民生用モータ駆動に最適
低オン抵抗 Nch Power MOSFET (Cuクリップタイプ)
RS6xxxxシリーズ/RH6xxxxシリーズ(PDF:1.3MB)
