ロームのスイッチングレギュレータ(DCDCコンバータ)シリーズは豊富なラインアップを取りそろえており、幅広いアプリケーションに対応できます。FET内蔵タイプ(降圧タイプ/昇圧タイプ/昇降圧タイプ)、FET外付けタイプ (降圧タイプ/昇圧タイプ/昇降圧タイプ)、1chタイプ~システム電源タイプまで幅広くラインアップ。

クイックサーチ


Type
Input
Vin Min.
    [V]
Vin Max.
    [V]
Output
Vout
    [V]
Iout
    [A]
Reset

パラメトリックサーチ


X X

      Loading
      Loading
      Loading

      製品概要



      製品概要

      DC/DCコンバータに対する様々な要望にお応えするため、降圧型DC/DCコンバータシリーズ BD9xファミリを開発しました。 入力電圧と出力電流のマトリクスから、要求仕様にジャストフィットする電源ソリューションを簡単に探し出すことができます。 また、高速応答制御や軽負荷時効率改善モードなどから、お客様のニーズに合う製品を選んでいただけます。

      サンプルの購入はもちろん、評価ボードをネット商社から購入し、そのまま評価いただくことができます。

      セレクションガイドや部品選定方法など、 各種技術資料をダウンロードして頂けます。

      電源ICの基礎から評価方法までの情報や セミナー情報をお届けするサイトです。

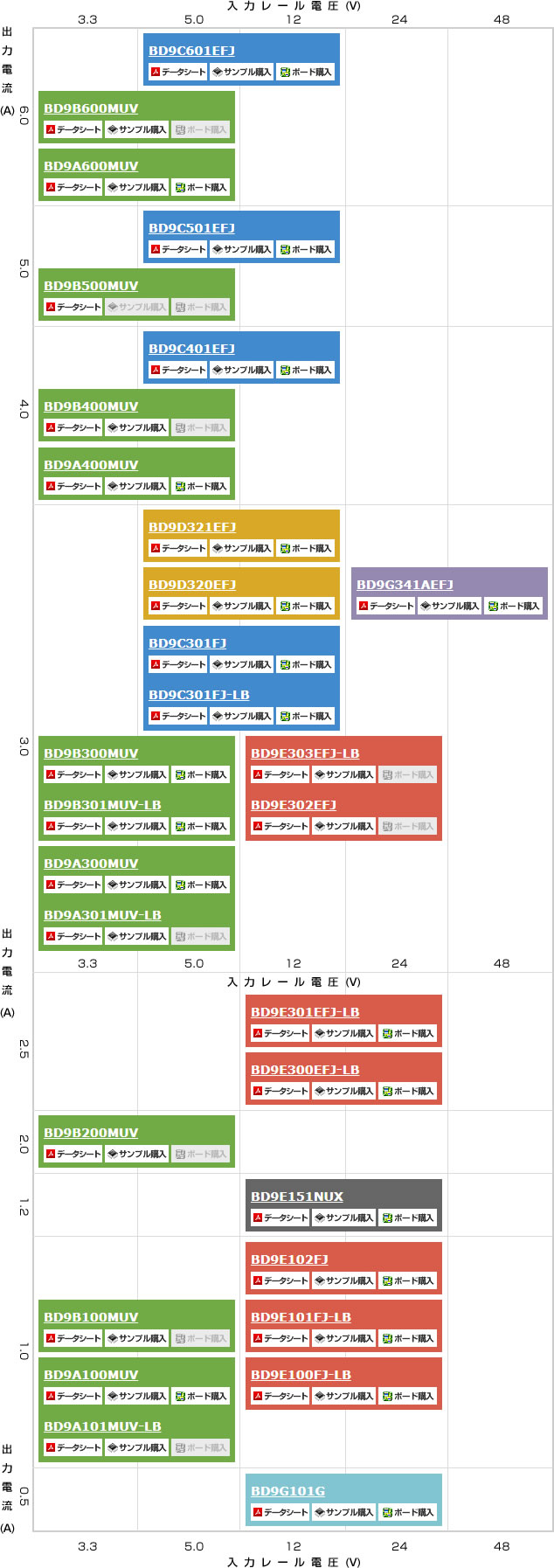

      要求仕様にジャストフィットする電源ソリューションを入力電圧と出力電流のマトリクスからお選びいただけます。

      動画

      特長

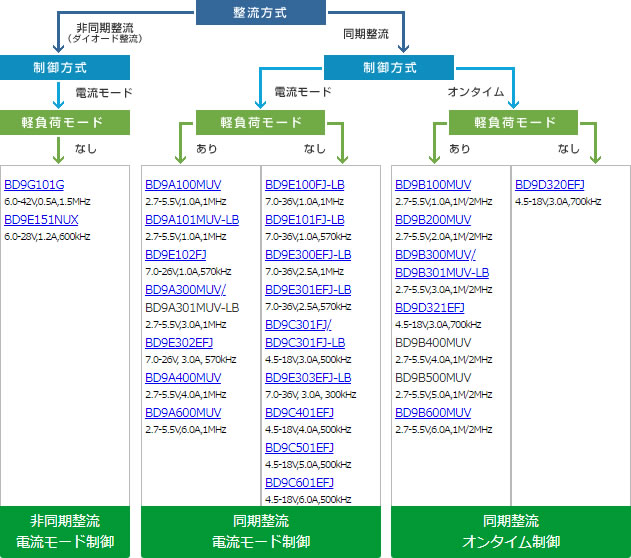

      BD9xシリーズは様々な方式でお客様のニーズに対応します。

      [同期整流/非同期整流]

      一般的な非同期整流方式に加え、外付けダイオードを削減でき、
      すべての電圧範囲で高効率となる同期整流方式を多数取り揃えています。

      [高速過渡応答制御方式]

      電流モード方式は、従来の電圧モード制御方式に比べて高速な過渡応答特性を持っており、
      位相補償の設定も簡単に行う事ができます。さらに出力リップルも小さくできます。
      電流モードに比べてより高速な過渡応答を持ち、位相補償が不要なヒステリシス制御方式もラインアップしています。

      [軽負荷時効率改善モード]

      軽負荷時効率改善モードは、負荷電流が減少した時にスイッチング周波数を低く推移して
      動作電流を下げることで効率を改善します。
      負荷電流の値によってスイッチング周波数が変化するため、機器内での信号干渉について考慮する必要があります。
      またこの時は出力のリップル電圧も増加するため、仕様に適合するか検討する必要があります。

      [放熱性に優れた小型薄型パッケージ]

      パッケージ表面・裏面の3D画像 HTSOP-J8

      エクスポーズド・パッドにより、パッケージ裏面よりPCBへ効率よく放熱を行います。 そのため、小型パッケージで6A DC/DCソリューションを実現できます。

      [小ロット対応]

      末尾に-LBのつく品番は信頼性、長期供給が必要とされる産業機器向けの製品で、小リールでの出荷に対応しています。 少数の量産に対しても必要最小限の個数のみを購入することができます。

      Design Models & Tools

      Calculation Sheetの紹介動画ができました!使い方についてご確認いただけます。

      Device Name SPICE model Solution Simulator Symbol & Footprint 3D Model Calculation-sheet
      BD9E100FJ-LB available available available available available
      BD9E101FJ-LB available available available available available
      BD9E300EFJ-LB available available available available available
      BD9E301EFJ-LB available available available available available
      BD9E302EFJ available available available available -
      BD9E303EFJ-LB available available available available -
