新製品 BD9Pシリーズ

「BD9Pシリーズ」は最大40Vの入力電圧から0.8V~8.5Vの安定したDC電圧を出力する高効率・高速応答動作のスイッチングレギュレータです。バッテリからの供給電圧が変動した際にも安定した動作が可能です。入力電圧変動時の出力のオーバーシュートを一般品と比較して1/10以下に抑制することで、これまでオーバーシュート対策として使用されていた追加のコンデンサ容量を減らすことができます。

「BD9Pシリーズ」は新たな制御方式を採用することで回路消費電流を従来比の1/3に削減し、軽負荷から高負荷まで業界トップクラスの高効率を実現しています。一般的に背反するといわれる高速応答と高効率を両立し、高負荷時の変換効率を92%(出力電流1A時)だけでなく、軽負荷時(1mA時)においても85%の高い変換効率を達成しています。「BD9Pシリーズ」は高効率設計で走行時だけではなくエンジン停止時の低消費電力化にも貢献します。

さらに、「BD9Pシリーズ」とその後段に接続されるセカンダリ電源IC「BD9Sシリーズ」を組み合わせることで、より高効率かつ高速応答の車載用電源回路を構成できます。これらロームが提案するリファレンスデザインはWeb上にも公開しています。ソリューションボードと各種設計サポートツールに加え、「BD9Pシリーズ」の特性を確認できるシミュレーション環境をWebシミュレーション「ROHM Solution Simulator」に公開しました。周辺回路の設計やリファレンスデザインでの実使用条件に近いシミュレーションが可能であり、製品設計検討時の負荷を大幅に低減します。

特長

1.バッテリ電圧変動時もオーバーシュートせず、安定動作可能

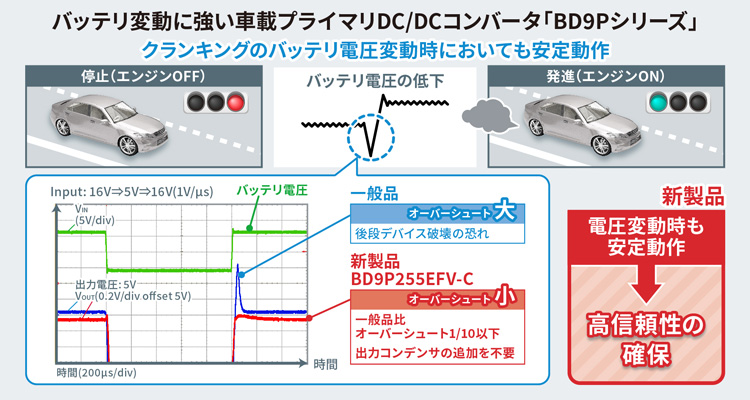

バッテリ変動に強い車載プライマリDC/DCコンバータ「BD9Pシリーズ」

クランキング等で発生する突発的なバッテリ電圧変動では、供給電圧が出力設定電圧よりも低くなるような極端な状況が発生することがあります。このような場合に、電圧が正常値に復帰する際に出力電圧に発生するオーバーシュートが設計の課題となっています。
「BD9Pシリーズ」はこの出力電圧のオーバーシュートを一般品の1/10以下に抑制し、安定した機器動作を可能にしました。一般品ではオーバーシュート対策として必要となる追加のコンデンサ容量を減らすことができます。

2. 幅広い負荷電流で高効率を実現し、アプリケーションの低消費電力化に貢献

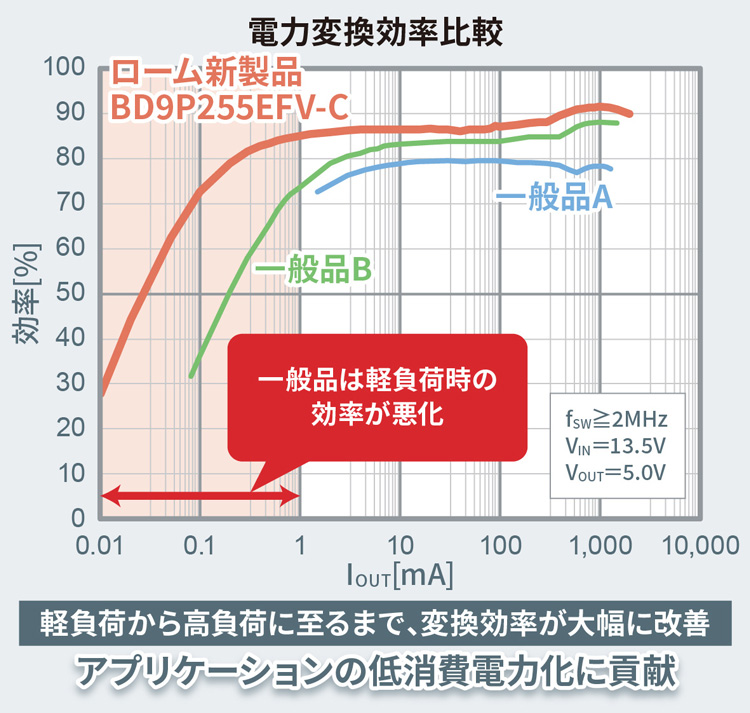

電力変換効率比較

「BD9Pシリーズ」は一般的に背反するといわれる高速応答と高効率の両立を実現しました。
従来技術を搭載した電源ICでは、高速応答性を確保するために大きな駆動電流を流す必要があり、軽負荷時においては高速応答と高効率の両立が困難でした。
「BD9Pシリーズ」は新たな制御方式を採用し、一般品より低い駆動電流でも十分な高速応答を実現しました。高負荷時の変換効率を92%(出力電流1A時)とするだけでなく、軽負荷時の変換効率においても、85%(1mA時)を実現。軽負荷から高負荷まで業界トップクラスの高効率を実現しているため、エンジン停止時と走行時のどちらにおいてもアプリケーションの低消費電力化に貢献します。

3. Nano Pulse ControlTMが高い降圧比と安定動作を実現

「BD9Pシリーズ」は、ローム独自の超高速パルス制御技術「Nano Pulse ControlTM」を採用したことで、AMラジオ帯域(1.84MHz Max.)に影響を与えないスイッチング周波数2.2MHzでの動作を常時行いながら、最大で40Vの高電圧入力に対して、後段デバイスが駆動する3.3V~5.0Vクラスの安定出力も実現しています。また内部クロック発生器にスペクトラム拡散機能を内蔵、発生するノイズのピークを低減できます。放射ノイズに対する要求水準の高い車載アプリケーションに最適です。

4. セットの開発工数削減に大きく貢献するツール

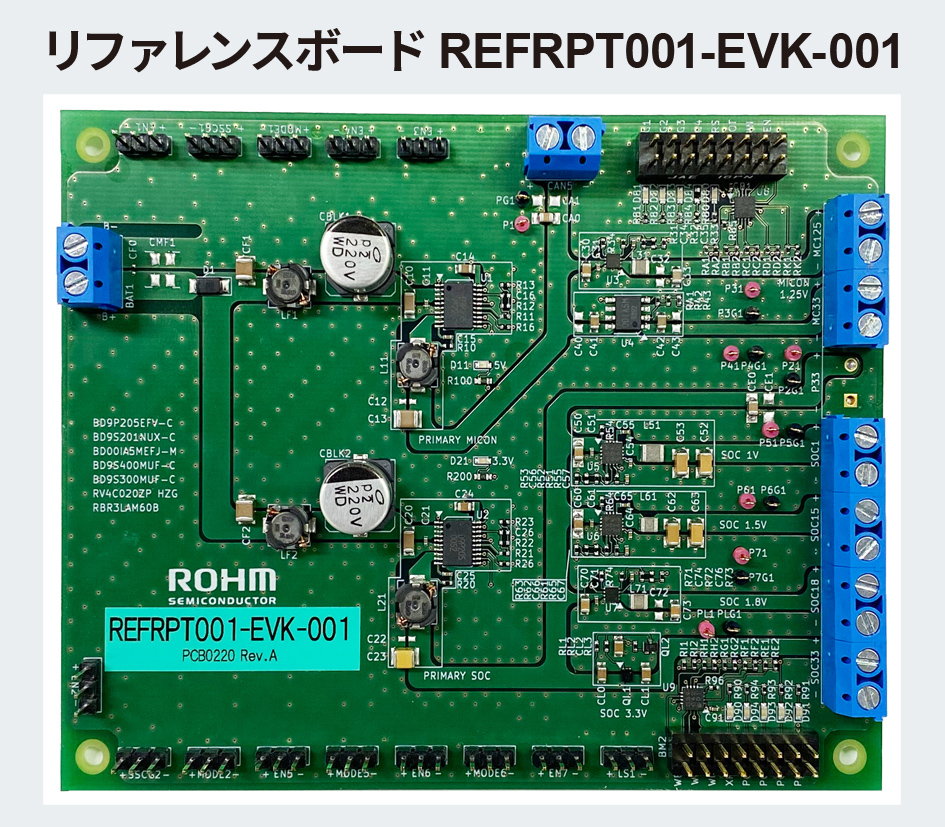

リファレンスボード REFRPT001-EVK-001

ロームが公開するリファレンスデザイン及びROHM Solution Simulatorは、回路設計・基板設計・ノイズ設計・熱設計・シミュレーションの各設計段階で開発工数削減に大きく貢献します。ロームは新製品「BD9Pシリーズ」を含むリファレンスデザインをロームホームページ上で公開しています。

リファレンスデザイン(REFRPT001)

「BD9Pシリーズ」をプライマリ電源に、「BD9Sシリーズ」などをセカンダリ電源に採用したリファレンスデザインをホームページ上で公開しました。回路構成はADAS・インフォテイメント機能に必要な電源系統をカバーしています。入手可能なリファレンスボード「REFRPT001-EVK-001」の基板設計は、標準的な電気的特性の測定に加えてEMCテスト・熱設計も実施しており、評価レポートとして特性をご確認いただけます。また設計データや搭載製品のシミュレーションモデル、PCB CAD用シンボルなど各種設計サポートツールも公開しています。お客様の設計検討や実装にぜひご活用ください。

公開中の設計サポートツール

設計データ(回路図、BOM、PCBデータ 等)
シミュレーションモデル(SPICEモデル、熱シミュレーション用モデル)
PCBライブラリ(CADツール用シンボル、フットプリント等

ROHM Solution Simulator

ロームのWebシミュレータ「ROHM Solution Simulator」では、WebページにアクセスするだけででBD9Pシリーズの周波数応答、負荷応答、電源応答のシミュレーションができる環境を用意しました。Web上のシミュレータで条件を設定し簡単にシミュレーションを実行、結果を確認いただけます。所望の条件での特性確認など、初期検討のために新たにシミュレーション環境を構築する手間を省きます。
さらにリファレンスボード「REFRPT001-EVK-001」に準じた回路で、プライマリ電源+セカンダリ電源の構成で基本特性を確認するシミュレーション環境も用意しました。各種の設計サポートツールと合わせてお客様の開発をサポートします。

REFRPT001 3系統電源ツリー シミュレーション回路(5V, 3.3V, 1.25V)(ログインが必要)
REFRPT001 4系統電源ツリー シミュレーション回路(3.3V, 1.8V, 1.5V, 1.0V)(ログインが必要)

● Calculation Sheet

スイッチングレギュレータの応用回路設計にCalculation Sheetを是非ご活用ください。
このCalculation Sheetは、データシートに記載の部品選定方法に基づいた応用回路の設計ツールです。
周辺部品の決定などに必要な計算式を用意しておりますので、説明に従って値を設定すれば所望の特性を満たす回路パラメータを簡単に決定できます。

アプリケーション例

ADASのセンサ、カメラ、レーダー
カーインフォテイメント、クラスター、BCM(ボディコントロールモジュール)
など自動車で小型化、高効率化、高信頼性が要求されるアプリケーション

ラインアップ

プライマリ スイッチングレギュレータ BD9Pシリーズ

品番 絶対最大
定格
入力電圧
範囲
出力電圧 最大出力
電流
出力電圧
精度
動作
周波数
動作温度
範囲
パッケージ
NEW  BD9P105EFV-C 42V 3.5V~40.0V 0.8V~8.5V 1.0A ±1.75% 2.2MHz -40℃~
+125℃
HTSSOP-B20
(6.5×6.4×1.0mm)
NEW  BD9P105MUF-C 0.8V~8.5V VQFN20FV4040
(4.0×4.0×1.0mm)
NEW  BD9P135EFV-C 3.3V(Typ.) HTSSOP-B20
(6.5×6.4×1.0mm)
NEW  BD9P135MUF-C 3.3V(Typ.) VQFN20FV4040
(4.0×4.0×1.0mm)
NEW  BD9P155EFV-C 5.0V(Typ.) HTSSOP-B20
(6.5×6.4×1.0mm)
NEW  BD9P155MUF-C 5.0V(Typ.) VQFN20FV4040
(4.0×4.0×1.0mm)
NEW  BD9P205EFV-C 0.8V~8.5V 2.0A HTSSOP-B20
(6.5×6.4×1.0mm)
NEW  BD9P205MUF-C 0.8V~8.5V VQFN20FV4040
(4.0×4.0×1.0mm)
NEW  BD9P235EFV-C 3.3V(Typ.) HTSSOP-B20
(6.5×6.4×1.0mm)
NEW  BD9P235MUF-C 3.3V(Typ.) VQFN20FV4040
(4.0×4.0×1.0mm)
NEW  BD9P255EFV-C 5.0V(Typ.) HTSSOP-B20
(6.5×6.4×1.0mm)
NEW  BD9P255MUF-C 5.0V(Typ.) VQFN20FV4040
(4.0×4.0×1.0mm)

セカンダリ スイッチングレギュレータ BD9Sシリーズ

品番 絶対最大
定格
入力電圧
範囲
出力電圧 最大出力
電流
出力電圧
精度
動作
周波数
動作温度
範囲
パッケージ
BD9S000NUX-C 7V 2.7V~ 5.5V 0.8V ~VIN 0.6A ±1.5% 2.2MHz -40℃~
+125℃
VSON008X2020
(2.0×2.0×0.6mm)
BD9S100NUX-C 0.8V ~VIN 1.0A VSON008X2020
(2.0×2.0×0.6mm)
BD9S110NUX-C 1.2V(Typ) 1.0A VSON008X2020
(2.0×2.0×0.6mm)
BD9S111NUX-C 1.8V(Typ) 1.0A VSON008X2020
(2.0×2.0×0.6mm)
BD9S200MUF-C 0.8V ~VPVINx0.8V 2.0A VQFN16FV3030
(3.0×3.0×1.0mm)
BD9S201NUX-C 0.8V ~VIN 2.0A VSON008X2020
(2.0×2.0×0.6mm)
BD9S300MUF-C 0.8V ~VIN 3.0A VQFN16FV3030
(3.0×3.0×1.0mm)
BD9S400MUF-C 0.8V ~VPVINx0.8V 4.0A VQFN16FV3030
(3.0×3.0×1.0mm)

デザインモデル

プライマリ スイッチングレギュレータ BD9Pシリーズ

豊富なデザインツールが用意されています。各機種のデザインリソースをご参照ください

品番 SPICEモデル 熱モデル 回路図シンボル

フットプリント
3D Stepモデル Calculation-sheet
BD9P105EFV-C
BD9P105MUF-C
BD9P135EFV-C -
BD9P135MUF-C -
BD9P155EFV-C -
BD9P155MUF-C -
BD9P205EFV-C
BD9P205MUF-C
BD9P235EFV-C -
BD9P235MUF-C -
BD9P255EFV-C -
BD9P255MUF-C -

セカンダリ スイッチングレギュレータ BD9Sシリーズ

豊富なデザインツールが用意されています。各機種のデザインリソースをご参照ください

品番 SPICEモデル 熱モデル 回路図シンボル

フットプリント
3D Stepモデル Calculation-sheet
BD9S000NUX-C - -
BD9S100NUX-C - -
BD9S110NUX-C - - -
BD9S111NUX-C - - -
BD9S200MUF-C - - -
BD9S201NUX-C -
BD9S300MUF-C -
BD9S400MUF-C -
