PMR100HZP7FV
6432(2512)サイズ 電流検出用 超低抵抗チップ抵抗器 (AEC-Q200準拠)
PMR100HZP7FV
6432(2512)サイズ 電流検出用 超低抵抗チップ抵抗器 (AEC-Q200準拠)
ロームの電流検出用超低抵抗チップ抵抗器「PMRシリーズ」は大電流回路に対応した金属板タイプの電流検出抵抗器です。独自のトリミングレス構造により超低抵抗を実現し、電流検出精度を向上しました。大電流高速スイッチング回路に最適な電流検出抵抗器です。
Lineup
主な仕様
特性:
Automotive grade
Yes
Size[mm](inch)
6432(2512)
Rated Power[W]
8, 7
Resistance Tolerance
F (±1%)
Resistance range[Ω]
0.5m to 1.5m
Resistance(Min.)[Ω]
0.0005
Resistance(Max.)[Ω]
0.0015
Temperature Coefficient[ppm/°C]
-75 to 0, ±50
Operating Temperature[°C]
-65 to 175
Type
For current sensing
Operating Temperature (Max.)[°C]
175
Common Standard
AEC-Q200 (Automotive Grade)
特長:
- 6432サイズで定格電力7W, 8Wを実現し、回路の省スペース化に貢献
- 抵抗体に特殊合⾦を採⽤し、優れた温度特性を実現
- 0.5mΩより対応 電流検出⽤途
- 国際認証規格ISO9001/IATF16949準拠
- AEC-Q200対応
製品概要
背景
電流検出用途のシャント抵抗器は、主にモーター駆動回路や電源の過電流保護、電池の残量検知に使用され、自動車や産業機器、民生機器など幅広い分野で使われています。そして、各種アプリケーションで求められる省電力化を実現するためには、高精度かつ高信頼なシャント抵抗器による精密な回路制御が必要になります。加えてアプリケーションの機能向上に伴い基板の高密度化が進んでおり、シャント抵抗器には小型化かつ高電力化も求められています。また自動車分野においては、高温環境下でも高い電流検出精度を確保することが重要視されます。

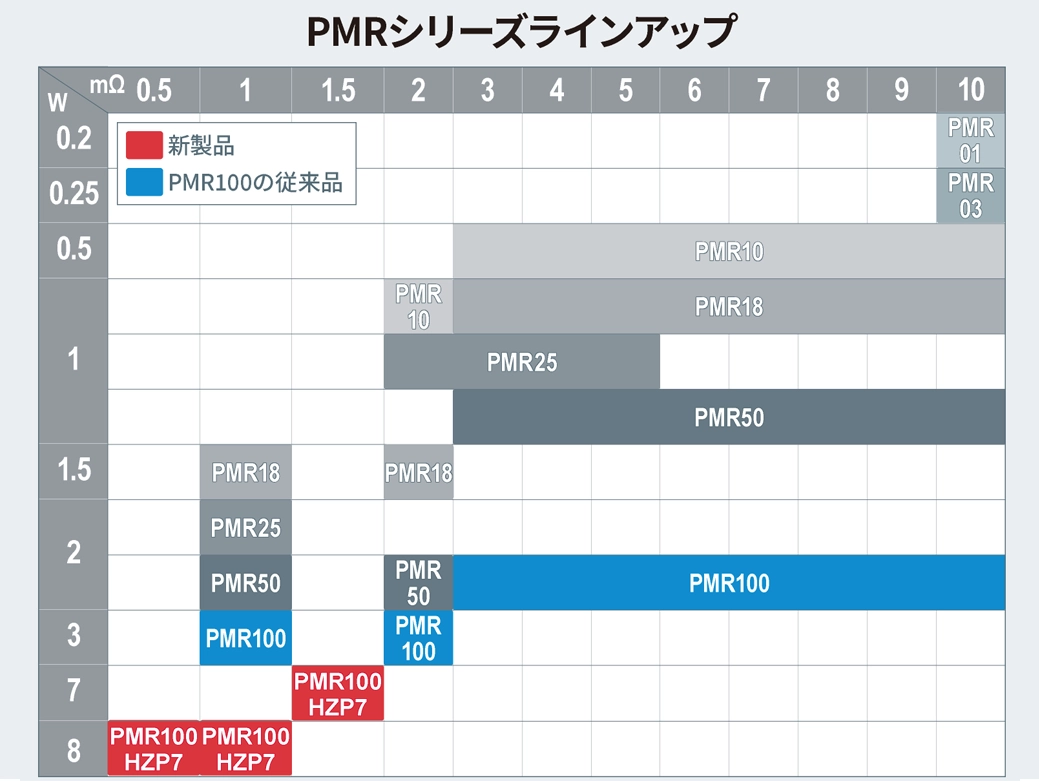

ロームはこれまで創業製品である抵抗器において、業界に先駆けた製品開発を進めてきました。その中でも金属板シャント抵抗器PMRシリーズは、ラインアップの豊富さが評価され、これまでさまざまなアプリケーションに採用されています。今回、さらに高電力化および抵抗値範囲を拡大することにより、小型・高電力で高温対応、高精度を実現した「PMR100」のラインアップを拡充しました。
概要
本製品は、温度特性に優れた新材料および端子温度ディレーティングの導入により、定格電力8Wを達成。
これは、6432サイズの保護膜ありフラットチップタイプでは業界最高クラスです。
従来品であるPMR100の2W品と比べ定格電力を約4倍、3W品と比べ約2.67倍向上することで高電力大型タイプからの置き換えが実現できるため、アプリケーションの小型化に貢献します。
また定格端子温度110℃（0.5mΩ品の場合）および使用温度範囲－65℃～＋175℃を保証しており、高温環境下でも安定した動作を確保できます。
さらに、優れた抵抗温度係数（TCR）-75～0ppm/℃、±50ppm/℃により、高精度かつ信頼性の高い電流検出が可能です。
アプリケーション例
幅広いアプリケーションの電流検出用途で汎用的に使用可能です。
・車載：EPS、電動コンプレッサ、ウォーターポンプ、オイルポンプ、ドアモーター、ADASコントローラ 等
・産業機器：産業機器用パワーモジュール、パワーコンディショナー、電動工具、PVインバータ、サーバー電源、UPS（無停電電源装置）、基地局電源 等
・民生機器：白物家電（エアコン、掃除機、冷蔵庫、洗濯機） 等
リファレンスデザイン / アプリケーション評価キット
-
- Reference Design - REF68012
- 24Vアプリケーションの30Aシャント抵抗方式電流検出回路(単方向、電流センスアンプ）
自動車や産業機器の分野において、電流フィードバックや過電流制限、バッテリー残量検知等に電流センシング回路が用いられています。シャント抵抗方式電流検出回路は、最もスタンダードな電流検出回路です。ロームは、創業当初から手掛けている抵抗器技術と、長年培ったアナログ技術と熱設計技術をソリューションで提供し、高精度な電流センシングでシステム性能の向上、電力効率化、高信頼性の達成に貢献します。
電源系統や検出電流値によって選択する部品は変わってきます。12V系統、24V系統、48V系統及び、20～100Aの電流センシング機能のリファレンスデザインをラインナップしました。電気回路設計だけではなく、シャント抵抗方式電流センシングで懸念となるシャント抵抗の発熱についても評価データを公開しています。設計参考にしていただき、設計工数削減にお役立てください。
本リファレンスデザインは、24V系システムにおける、単方向、30Aの電流検出を想定した回路です。
-
- Reference Design - REF68013
- 48Vアプリケーションの50Aシャント抵抗方式電流検出回路(単方向、電流センスアンプ）
自動車や産業機器の分野において、電流フィードバックや過電流制限、バッテリー残量検知等に電流センシング回路が用いられています。シャント抵抗方式電流検出回路は、最もスタンダードな電流検出回路です。ロームは、創業当初から手掛けている抵抗器技術と、長年培ったアナログ技術と熱設計技術をソリューションで提供し、高精度な電流センシングでシステム性能の向上、電力効率化、高信頼性の達成に貢献します。
電源系統や検出電流値によって選択する部品は変わってきます。12V系統、24V系統、48V系統及び、20～100Aの電流センシング機能のリファレンスデザインをラインナップしました。電気回路設計だけではなく、シャント抵抗方式電流センシングで懸念となるシャント抵抗の発熱についても評価データを公開しています。設計参考にしていただき、設計工数削減にお役立てください。
本リファレンスデザインは、48V系システムにおける、単方向、50Aの電流検出を想定した回路です。
-
- Reference Design - REF68014
- 48Vアプリケーションの100Aシャント抵抗方式電流検出回路(単方向、電流センスアンプ）
自動車や産業機器の分野において、電流フィードバックや過電流制限、バッテリー残量検知等に電流センシング回路が用いられています。シャント抵抗方式電流検出回路は、最もスタンダードな電流検出回路です。ロームは、創業当初から手掛けている抵抗器技術と、長年培ったアナログ技術と熱設計技術をソリューションで提供し、高精度な電流センシングでシステム性能の向上、電力効率化、高信頼性の達成に貢献します。
電源系統や検出電流値によって選択する部品は変わってきます。12V系統、24V系統、48V系統及び、20～100Aの電流センシング機能のリファレンスデザインをラインナップしました。電気回路設計だけではなく、シャント抵抗方式電流センシングで懸念となるシャント抵抗の発熱についても評価データを公開しています。設計参考にしていただき、設計工数削減にお役立てください。
本リファレンスデザインは、48V系システムにおける、単方向、100Aの電流検出を想定した回路です。
-
- Reference Design - REF68015
- 48Vアプリケーションの100Aシャント抵抗方式電流検出回路(双方向、電流センスアンプ）
自動車や産業機器の分野において、電流フィードバックや過電流制限、バッテリー残量検知等に電流センシング回路が用いられています。シャント抵抗方式電流検出回路は、最もスタンダードな電流検出回路です。ロームは、創業当初から手掛けている抵抗器技術と、長年培ったアナログ技術と熱設計技術をソリューションで提供し、高精度な電流センシングでシステム性能の向上、電力効率化、高信頼性の達成に貢献します。
電源系統や検出電流値によって選択する部品は変わってきます。12V系統、24V系統、48V系統及び、20～100Aの電流センシング機能のリファレンスデザインをラインナップしました。電気回路設計だけではなく、シャント抵抗方式電流センシングで懸念となるシャント抵抗の発熱についても評価データを公開しています。設計参考にしていただき、設計工数削減にお役立てください。
本リファレンスデザインは、48V系システムにおける、双方向、100Aの電流検出を想定した回路です。
