新規設計非推奨 BD9G500EFJ-LA
7V~76V 入力 5A High-Side MOSFET内蔵 1ch降圧DC/DCコンバータ

既存のお客様をサポートするために生産されている製品です。新規設計にこの製品は販売しておりません。

主な仕様


形名 | BD9G500EFJ-LAE2
供給状況 | 新規設計非推奨
パッケージ | HTSOP-J8
包装形態 | テーピング
包装数量 | 2500
最小個装数量 | 2500
RoHS | Yes

特性:

ch

1

Integrated FET / Controller

Integrated FET

Topology

Buck

Synchronous / Nonsynchronous

Non-synchronous

Vin1(Min.)[V]

7

Vin1(Max.)[V]

76

Vout1(Min.)[V]

1

Vout1(Max.)[V]

68.4

Iout1(Max.)[A]

5

SW frequency setting (Max.)[MHz]

0.65

Light Load mode

No

EN

Yes

PGOOD

No

Operating Temperature (Min.)[°C]

-40

Operating Temperature (Max.)[°C]

125

Package Size [mm]

4.9x6.0 (t=1.0)

特長:

  • 産業機器に適した長期の供給保証
  • 広い入力範囲に対応
  • 上側パワーMOSFET内蔵
  • 電流モード制御
  • 周波数可変
  • ソフトスタート機能
  • 過電流保護機能 (OCP)
  • 低入力電圧誤動作防止機能 (UVLO)
  • 温度保護機能 (TSD)
  • 出力過電圧保護機能 (OVP)
  • HTSOP-J8パッケージ

製品概要



背景

近年、5G通信基地局やFA機器をはじめとする先進的な産業機器では、AIやIoTを活用した新しい機能が搭載されるようになりました。それに伴い、採用される電源ICには、小型・高効率動作だけではなく、雷などによる突発的なサージ電圧*3を受けても壊れない高い耐圧と、多くの機能を動作させるために大電流への対応が求められています。
ロームは、最先端のパワー系プロセスや垂直統合型の生産ラインを活かし、製品の特性はもちろんのこと、信頼性や長期安定供給が重視される産業機器市場に向けて多くの電源ICを開発しており、今回、高度化する産業機器に向けて、高耐圧・大電流性能を備えたDC/DCコンバータICを開発しました。

ロームの降圧DC/DCコンバータラインアップとアプリケーション

概要

「BD9G500EFJ-LA」は、48Vの電源系統向けとして業界最高クラスの80V耐圧を実現するとともに、MOSFET内蔵で同クラス最高となる出力電流5Aの大電力対応により、5G通信基地局や充電ステーションなどの高信頼化、高機能化に貢献します。

購入

1個から購入可能!

特長

1. 業界最高クラスの80V耐圧で、広い安全動作領域を達成

BD9G500EFJ-LAは、高耐圧BiCDMOSプロセスの採用により、非絶縁型の上側MOSFET内蔵(非同期整流タイプ*4)DC/DCコンバータICにおいて、業界最高クラスの耐圧80Vを実現し、広い安全動作領域を達成。出力電流同等の一般品に比べて、約20%の高耐圧化に成功しており、5G通信基地局やサーバーなどの主電源系統である48Vだけでなく、バッテリーの大型化が進む電動自転車や電動工具における電源系統60Vでの突発的なサージ電圧に対しても大きく余裕を取ることができるため、アプリケーションの高信頼化に貢献します。

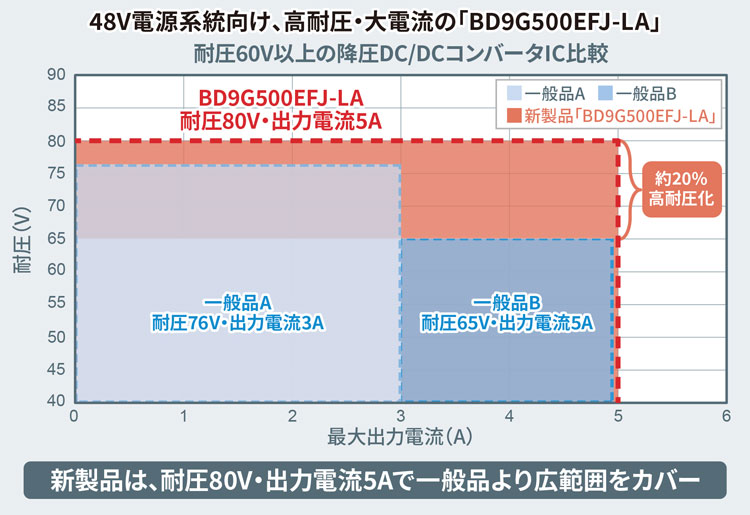

8V電源系統向け、高電圧・大電流の「BD9G500EFJ-LA」

2. 業界最高クラスの出力電流5Aで、先進産業機器の高機能化・小型化に貢献

BD9G500EFJ-LAは、高耐圧80Vを実現したうえで、耐圧60V以上のDC/DCコンバータICで最高クラスとなる出力電流5Aも達成しました。AIやIoT機能搭載により高機能化を目指す産業機器の実現や、多くの機能を搭載したい機器の小型化に貢献します。また、低損失MOSFETを内蔵したことにより、非同期整流でありながら2Aから5Aの広い出力電流範囲で高い電力変換効率85%も実現しており、省電力性能も合わせて提供することができます。

アプリケーション例

  • ●48V電源系統向け「BD9G500EFJ-LA」
  • ・48Vクラスの電源入力を必要とする5G通信基地局のパワーアンプ、充電ステーション、サーバーなど
  • ・60V / 48Vクラスの電源入力を必要とする電動自転車、電動工具など
  • ・サージ電圧の大きいモータアプリケーション(掃除機や洗濯機などの白物家電)

リファレンスデザイン / アプリケーション評価キット


    • Evaluation Board - BD9G500EFJ-EVK-001
    • This EVK is using not BD9G500UEFJ-LA, but BD9G500EFJ-LA. BD9G500EFJ-EVK-001 uses BD9G500EFJ-LA to output 5V from a 48V input voltage. The input voltage of the BD9G500EFJ-LA is from 7V to 76V and the output voltage is configurable from 1V to 0.97 x VIN V with external resistors. The operating frequency is configurable between 100 kHz and 650 kHz with an external resistor connected to RT pin. This is a current mode control DC/DC converter that provides fast transient response performance and simple phase compensation setup.

  • User's Guide
