      製品概要



      リチウムイオン 電池監視LSIスタンドアローン タイプ (マイコン制御 不要)

      概 要

      各種異常検出・保護機能をマイコンレスで実現

      LAPIS TECHNOLOGY™を活用したリチウムイオン電池監視LSI スタンドアローンタイプは、マイコンによる制御を必要とせずにLSI単独で電池パックを保護します。
      一次保護・二次保護、対応セル数、各種検出機能 (過充電 / 過放電電圧、充電 / 放電過電流、高温 / 低温、ショート電流、断線)、ゲートドライバ内蔵等、用途に応じて幅広いラインアップをご用意しています。
      マイコンを接続することで、各電池セルの電圧測定、電流測定、セルバランス動作が可能となるタイプもあります。

      製品特長

      特長1最大動作電圧80V

      ノイズ・マージンを大きくとれる、最大動作電圧80V

      独自の高耐圧プロセスで最大動作電圧80Vを実現。


      特長23 ~ 14セルまで対応するラインアップ

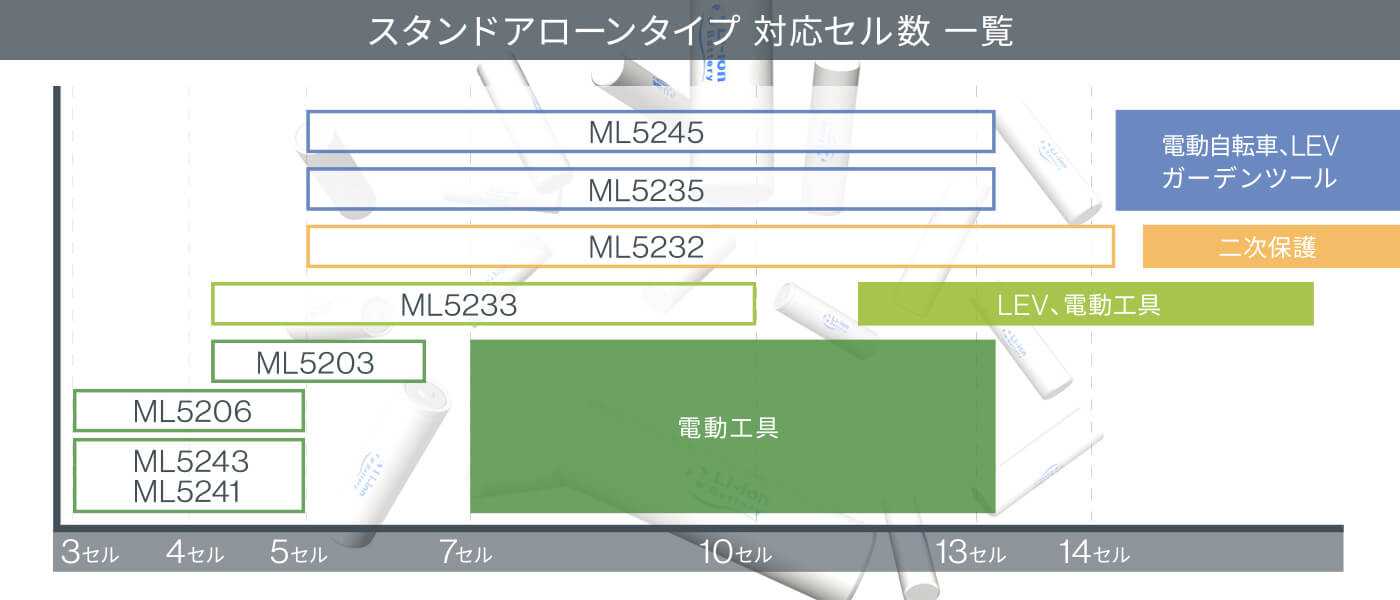

      スタンドアローンタイプ 対応セル数 一覧

      3セルから14セル直列のセル数に対応していますので、アプリケーションに最適なシステムを構成することが出来ます。


      特長3業界最小クラスの低消費電流を実現

      システムの省エネに貢献

      動作時の電流は25µA (Typ.)(ML5233は30µA) と業界最小クラスにしたことで、システムの省エネに貢献します。
      パワーダウン時の消費電流は業界最小の0.1µA (Typ.) を実現。電池パックの長期保管が可能です。


      特長4多段接続で多直高電圧システムに対応

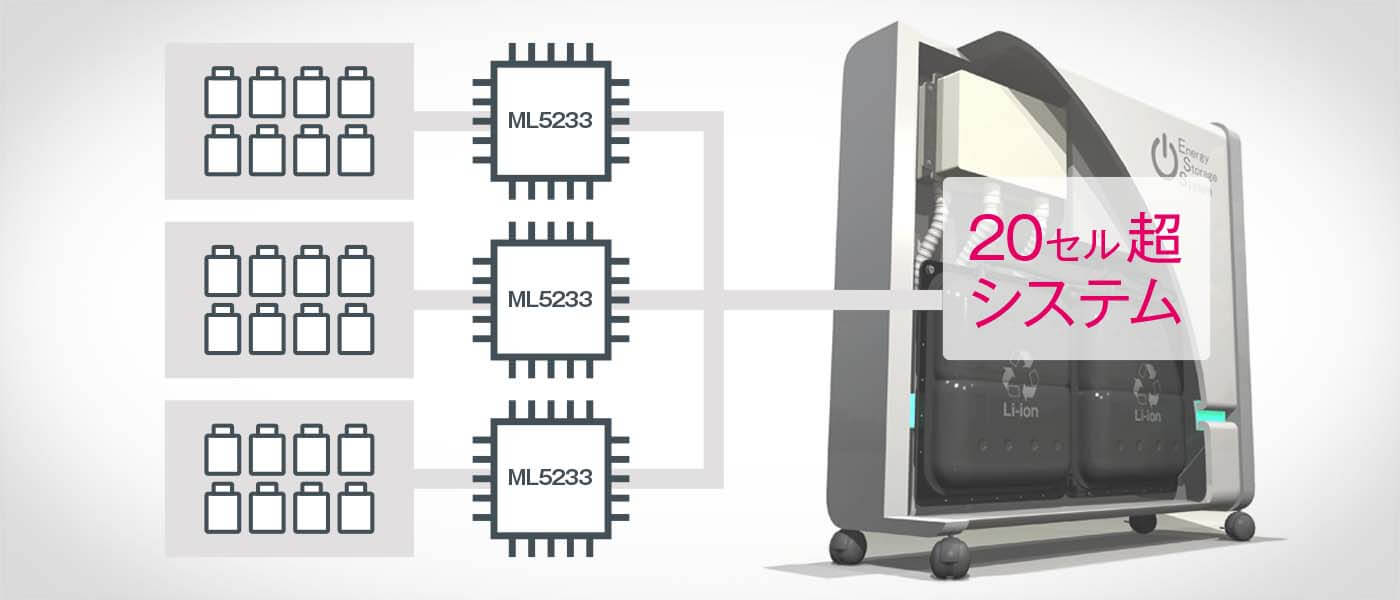

      多段接続で20セル超えシステムの構成が可能

      ML5233は多段接続が可能です。20セルを超える多直高電圧なLi-ion電池監視システムを構成することが出来ます。


      特長5充放電用MOS FET過熱保護機能により、高信頼性と小型化を実現

      FET過熱保護機能を搭載、小型化、高信頼性を実現

      ML5245は充放電制御用MOS FETのボディダイオードに流れる電流による過熱を抑える機能を搭載しています。
      過熱対策のためにMOS FETを複数並列接続したり、放熱機能を追加する必要がなくなり、小型化、高信頼性を実現できます。


      特長6高精度な電圧検出

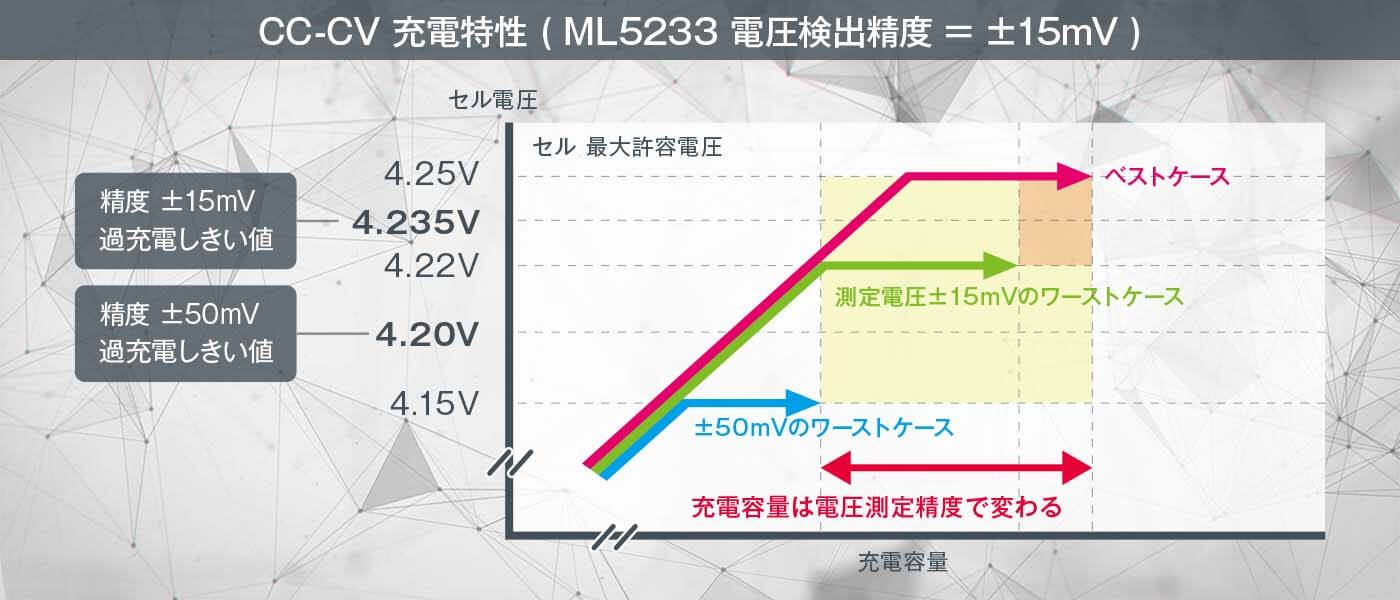

      ML5233 CC-CV充電特性

      セル電圧検出精度が業界トップクラスの±15mV (ML5233、ML5245)。電池パックの各セル電圧を高精度に検出できるため、電池容量を最大限使うことができます。


      特長7多セルシステム向け2次保護LSIをラインアップ

      リチウムイオン電池 2次保護LSI

      多セルシステム用の2次保護LSIとして14セル対応のML5232をライアップしています。
      各セルの過充電を検出し、NchオープンドレインまたはCMOSの2種類のいずれかのタイプのアラーム信号を出力します。


      特長8セル電圧、電流のモニター機能

      マイコンを接続することでセル電圧・電流を測定

      セル電圧と電流を出力するタイプがあり、マイコンを接続することでセル電圧・電流を測定することが出来ます。電池容量や電池寿命予測にご利用頂けます。


      特長9開発環境の提供

      開発環境の提供

      ML5233、ML5245では評価ボードをご用意しています。評価ボードに組電池を接続することで容易にLSIの仕様、機能を評価して頂けます。

      適用アプリケーション

      リチウムイオン電池監視LSI スタンドアローンタイプの適用アプリケーション

      LAPIS TECHNOLOGY™を活用したリチウムイオン電池監視LSI スタンドアローンタイプは、様々なアプリケーションにて電池パックを保護し、各種機能にてリチウムイオン電池の安全性を支えています。
