Two switch flyback (Controller IC version)
説明
フライバックトポロジーは，補助電源の設計において最も一般的で広く使用されているトポロジーです。フライバックコンバーターには、単相と三相があり、設計と制御が簡単で、部品点数が少なく、低コストで、ガルバニック絶縁を内蔵しているため、最もよく使われています。 Single-end Flybckは、通常、250W未満の電源に使用されます。
2スイッチ・フライバックは、全体の電圧ストレスを2つのトランジスタで均等に分割することにより、従来のフライバック・コンバータの限界を克服するのに役立ちます。2スイッチ・フライバックは、通常、250Wを超える電源に使用されます。
概要
関連部品、パワークラス、トポロジーの概要は下表の通りです。

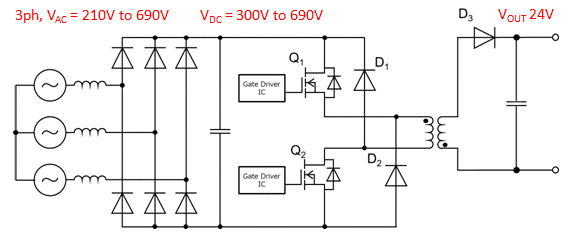

回路
主要製品
| Product Category | Product family | Product Number | Remark |
|---|---|---|---|
| Controller | Quasi-Resonant control | BD768xFJ-LB series | SOP-J8, スタンバイ時に低消費電流 (19µA), Gateクランプ回路 |
| Gate Driver | Isolated Gate Driver | BM6105AFW-LBZ 2500V BM61S41RFV-C 3750V |
SOP16WM SSOP-B10W |
| Discrete MOSFET | SiC 4G 1200V | SCT4062KR | TO-3PFM, Rds_on= 62mΩ |
| SiC 4G 1200V | SCT4062KE | TO-268-2L, Rds_on= 62mΩ | |
| SiC 4G 1200V | SCT4062KW7 | TO-263-7L; Rds_on= 62mΩ | |
| Diode (D3) Secondary Rectifier |
Schottky Barrier Diodes | RBQ /RBxx8 series | Ultra low IR SBDは整流用途に適し、 RBxx8シリーズは広い電圧範囲をサポートします |
| Diode (D1,D2) Primary VH or GND Clump |
1200V | RFS series (2 Piece series use) | 近日Web掲載予定です。 詳細はお問い合わせください。 |
シミュレーション
C-010. DC-DC Flyback Converter Vin=800V, Vo=25V, Io=10A
