3-phase 3-level NPC type-T PFC

説明

このトポロジー回路は、インバータ回路によく見られるNPC(Neutral Point Clamp)方式を採用したPFC回路である。マルチレベル方式を採用することで、電力損失の低減(高効率化)が期待できます。また、SiC製品を使用することで、さらなる高効率化が可能です。

概要

- 3相PFC
- マルチレベル
- 高効率PFCトポロジー

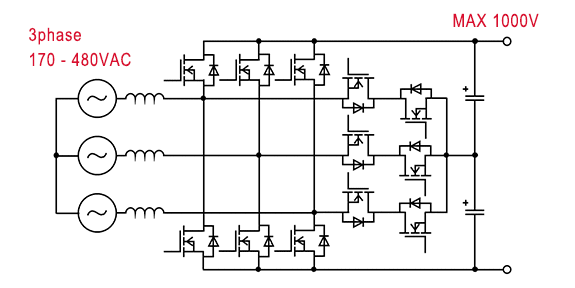

回路

Circuit

主要製品

Product Category Product family Product Number Feature
Transistor 1200V SiC MOSFET SCT4xxxKx series NEW 最新SiC MOSFET製品です。低オン抵抗の強化により、クラス最高の性能を実現。1200V耐圧をサポートし高電圧アプリケーションに最適です。
SCT3xxxKx series トレンチゲート型SiC MOSFETで、当社従来品に比べ低オン抵抗(50%低減)です。
Gate Driver 3750V voltage tolerance BM61x4xRFV 1ch構成、3,750Vrms絶縁タイプのGate Driver。電流ソース端子があるスイッチング素子にも対応可能。

シミュレーション

Coming soon
