LogiCoA™ソリューションは、パワーエレクトロニクス分野において、電源やLED駆動、モータ駆動に関係する広範囲のアプリケーションに適⽤することを想定しています。

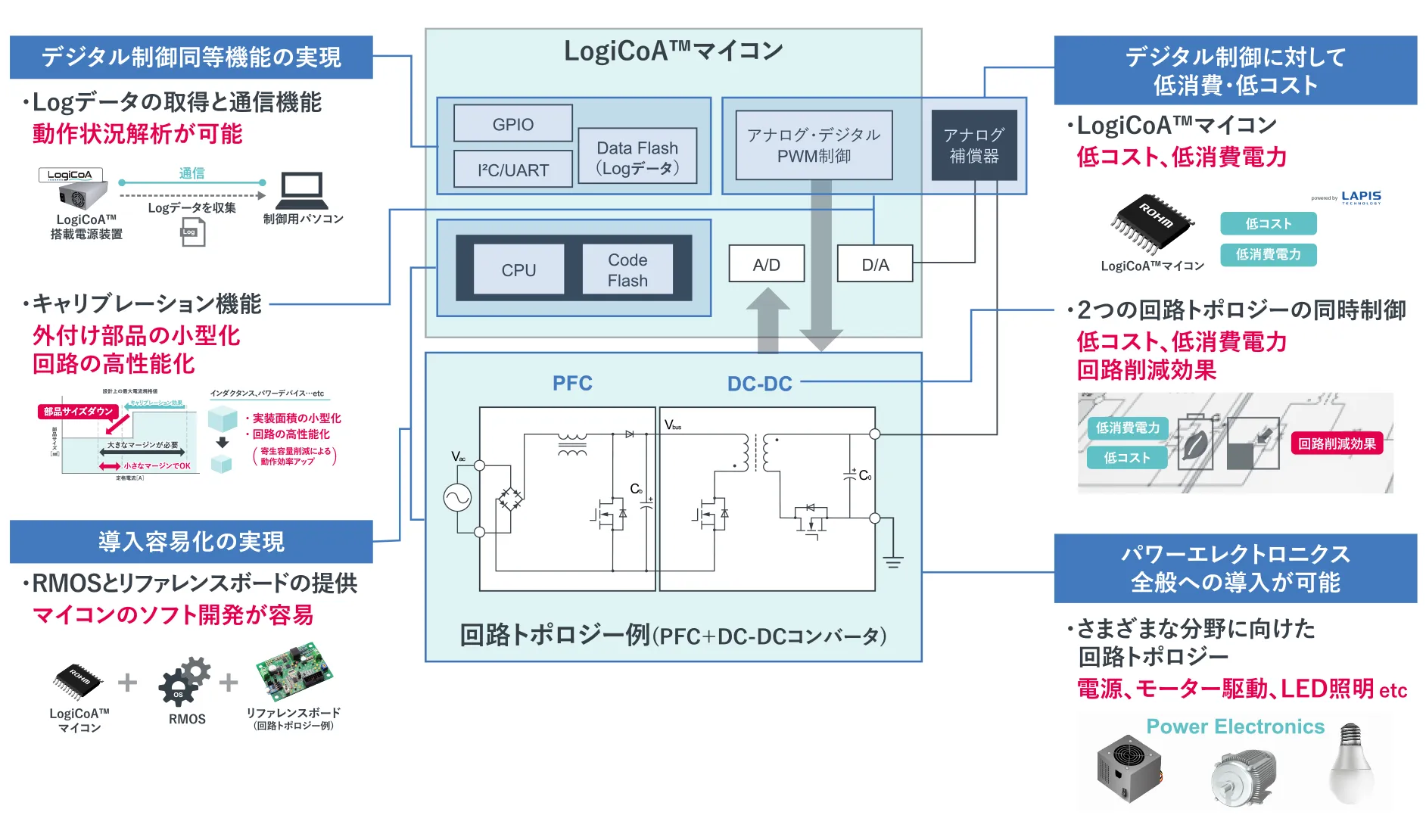

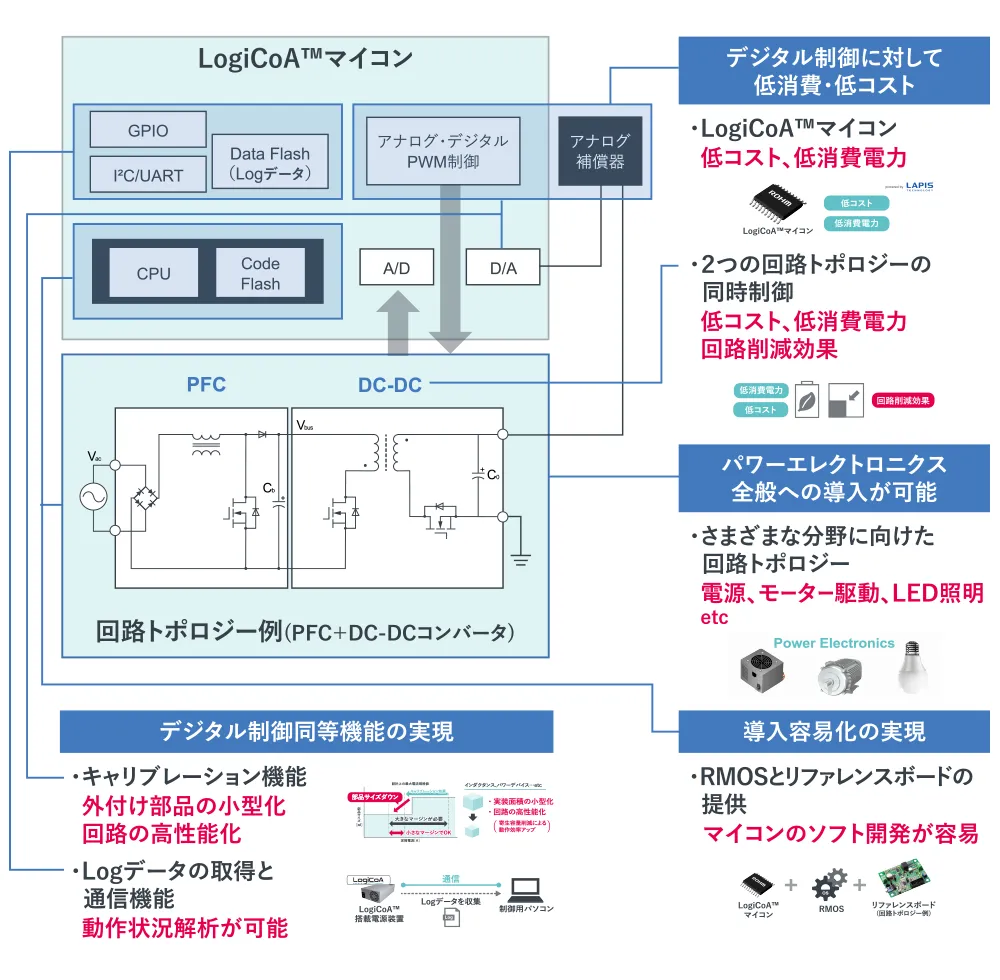

LogiCoA™ソリューションは、下記の特⻑を備えており、さまざまなシーンで「⾼機能」「低コスト」「低消費」のメリットを提供します。

デジタル制御同等機能の実現

　・Logデータの取得と通信機能により、動作解析が可能に
　・キャリブレーション機能を搭載し、外付け部品の⼩型化や回路の⾼性能化を実現

デジタル制御に対して低消費・低コスト

　・低コスト、低消費電⼒なLogiCoA™マイコン

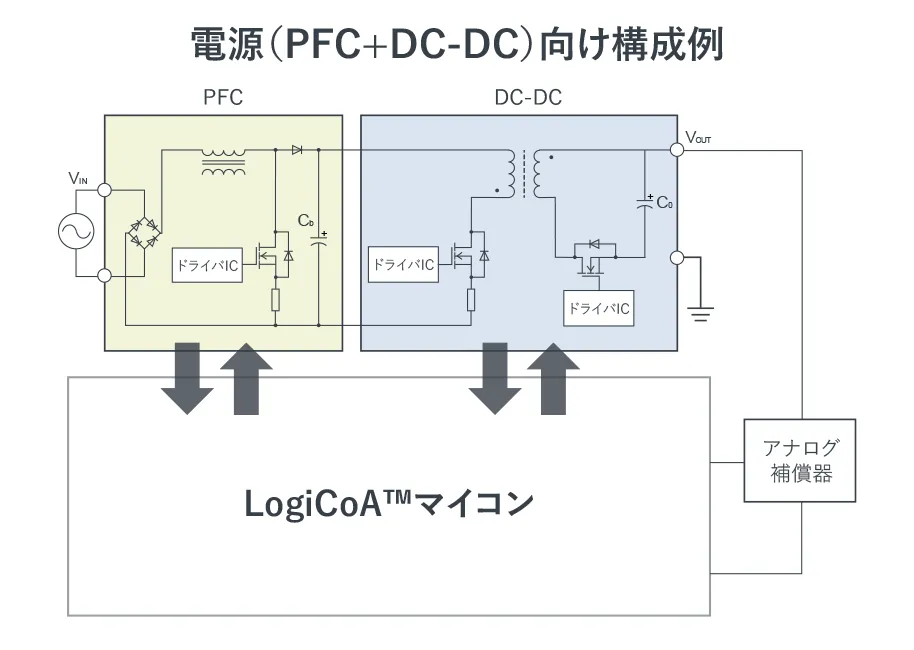

　・２つの回路トポロジーの同時制御により低コスト、低消費電⼒が可能。さらに回路削減効果あり

導⼊容易化の実現

　・RMOSとリファレンスボードを提供し、マイコンのソフト開発が容易

パワーエレクトロニクス全般への導⼊が可能

　・さまざまな分野に向けた回路トポロジーへの適応が可能

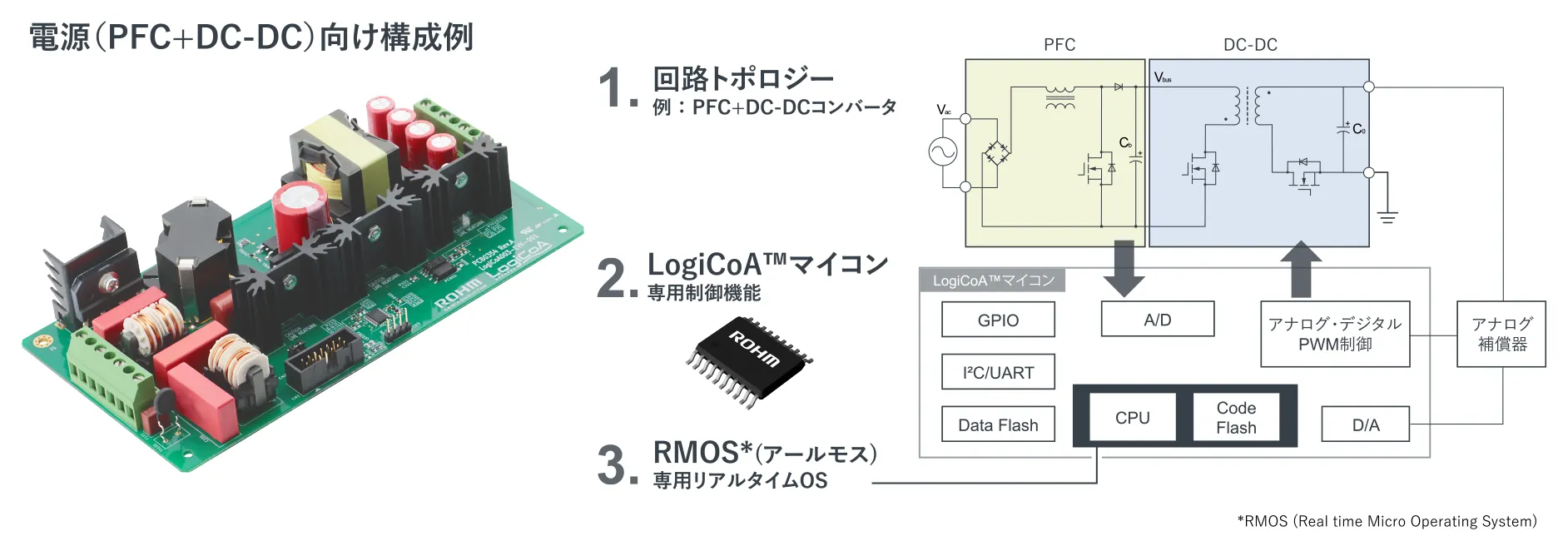

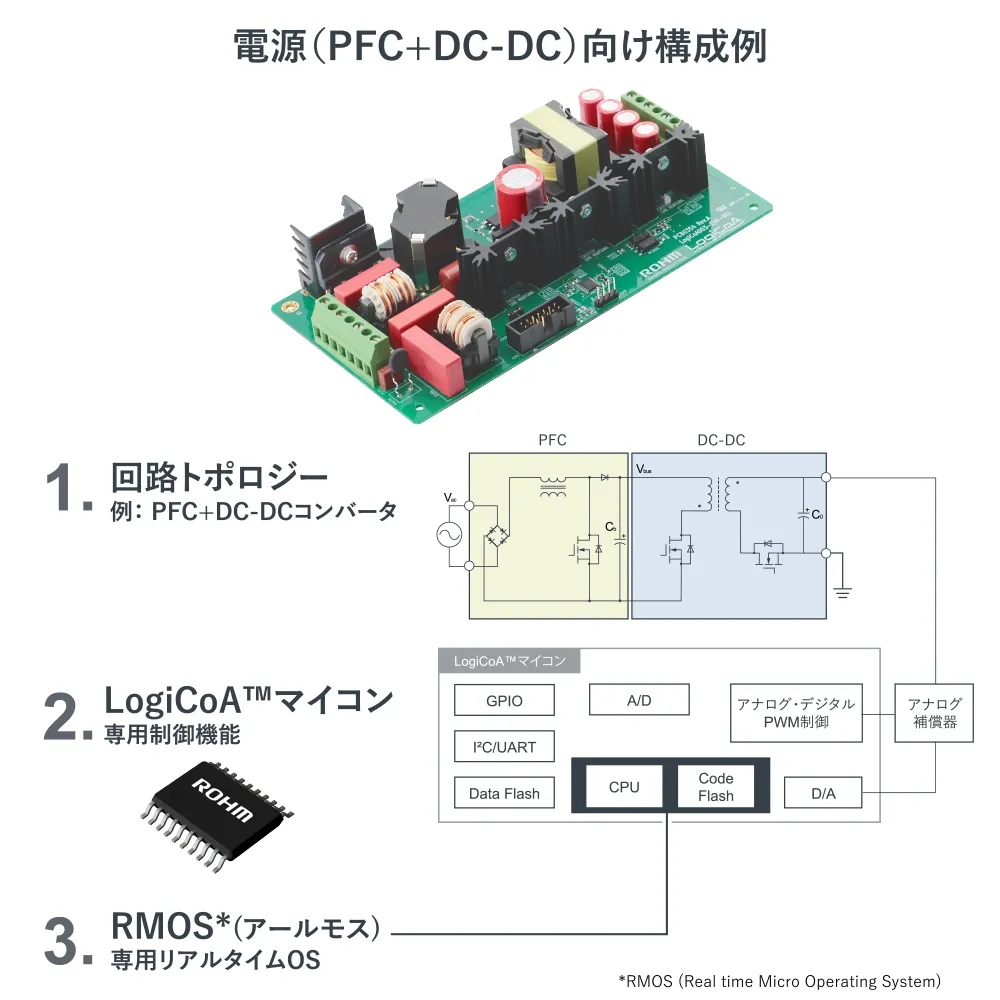

従来のアナログ制御からLogiCoA™パワーエレクトロニクスソリューションを
導⼊することでデジタル制御同等のメリットを低消費、低コストで実現

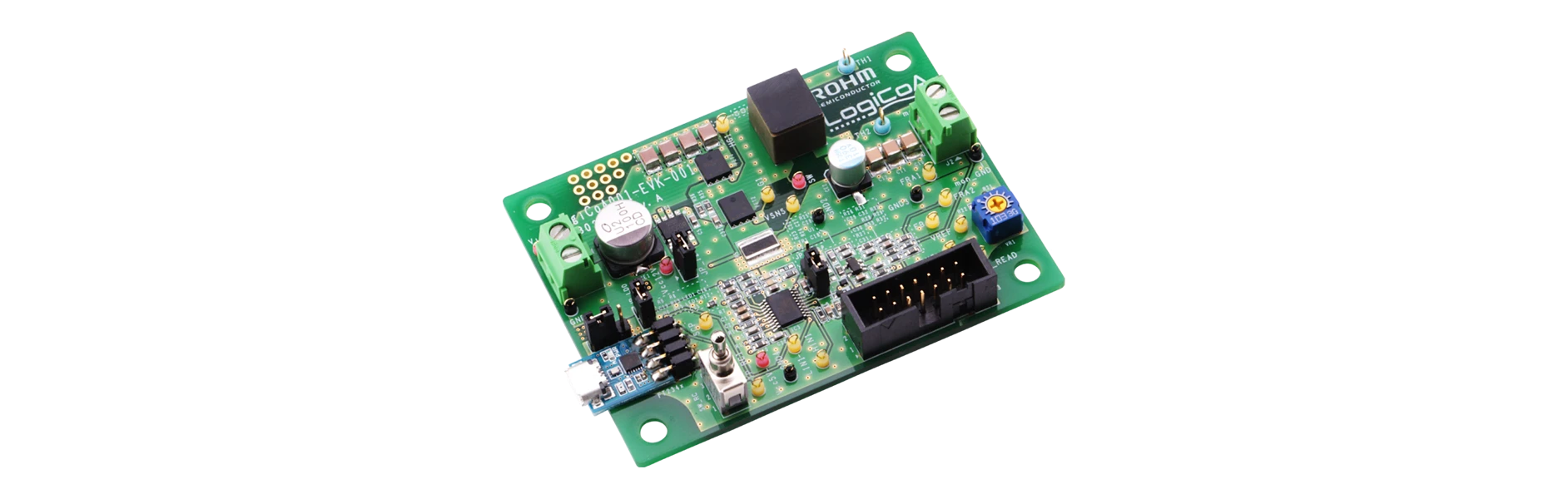

LogiCoA™ソリューションは、すぐに評価していただけるように、リファレンスデザインと評価ボード（リファレンスボード）、アプリケーションノートやソフトウェア（リファレンスプログラム、評価⽤GUI）など、評価に必要なコンテンツをすべてWeb上に公開しています。また、リファレンスボードや関連製品はインターネット商社から購⼊できます。

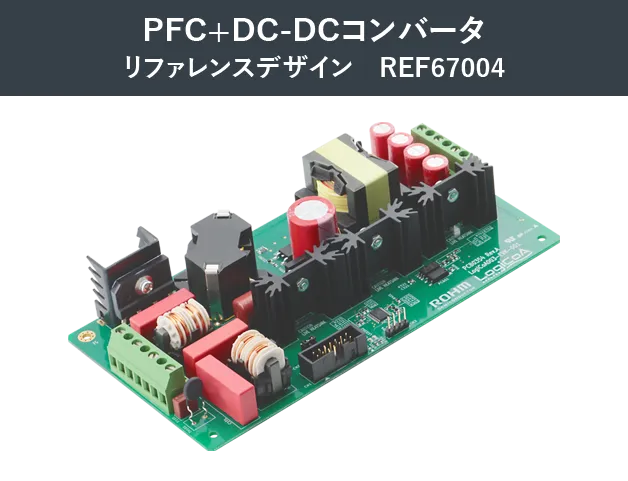

さまざまな電源トポロジーに合わせたリファレンスデザインボードを提供予定！

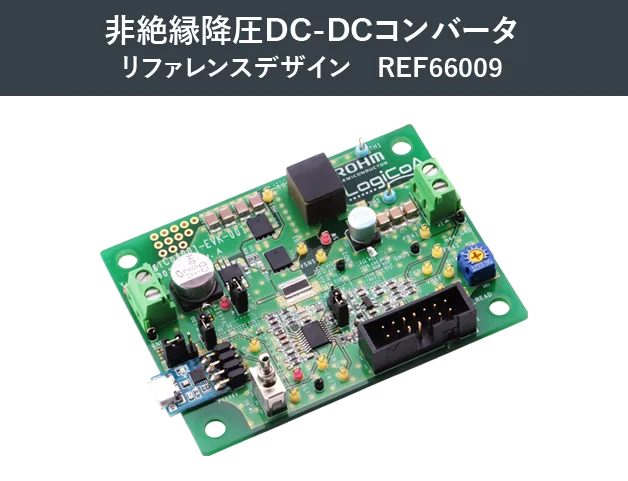

リファレンスデザイン

リファレンスデザイン

掲載コンテンツ

アプリケーションノート

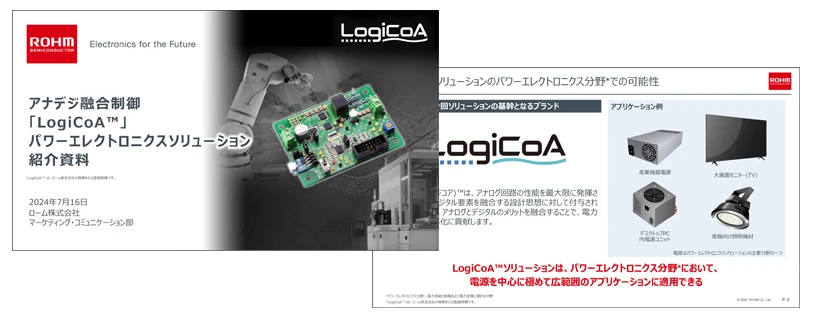

　　LogiCoA™概要資料
　　動作解説書
　　OS及び評価GUI解説書
基板ユーザーズガイド
サンプルプログラム
回路図、部品リスト

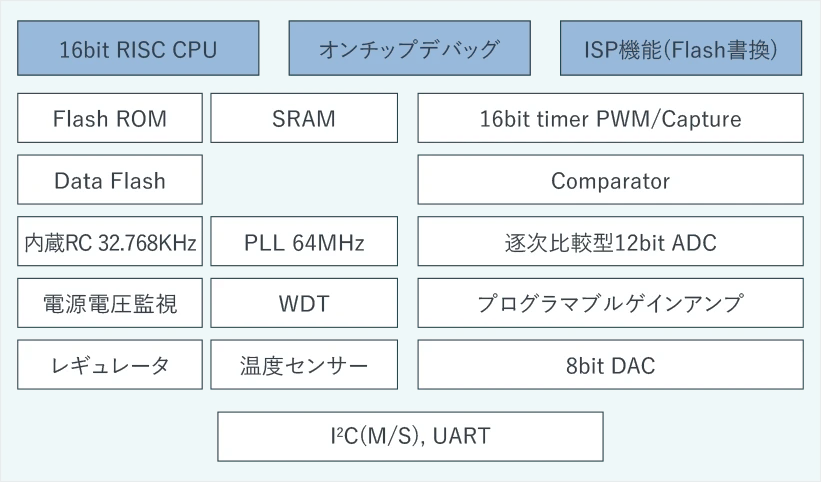

アナログ・デジタル融合制御に機能を最適化したマイコン

品名	動作 電圧	温度	タイマー		コンパレータ	A/D コンバータ	D/A コンバータ	プログラマブル ゲインアンプ	CPU	メモリ			パッケージ
										Code Flash	Data Flash	RAM
ML62Q2033	4.5V to 5.5V	Ta= －40℃ to ＋105℃ (Tj=＋115℃) (絶対最大定格: Tj Max=＋125℃)	16bit timer with PWM/Capture × 6カウンタ 最大64MHz動作 (分解能15.625ns)	10出力	3ch (クロック 非同期動作) 応答時間: Typ.100ns	12bit SA-ADC: 5ch	8bit、 2ch	1ch、 ゲイン設定: 4レベル (×4/×8/ ×16/×32)	16bit RISC CPU Core (U16)、 最大16MHz 動作	16KB	4KB (消去単位: 128B)	2KB	TSSOP20
ML62Q2035										32KB
ML62Q2043				13出力						16KB			WQFN24
ML62Q2045										32KB

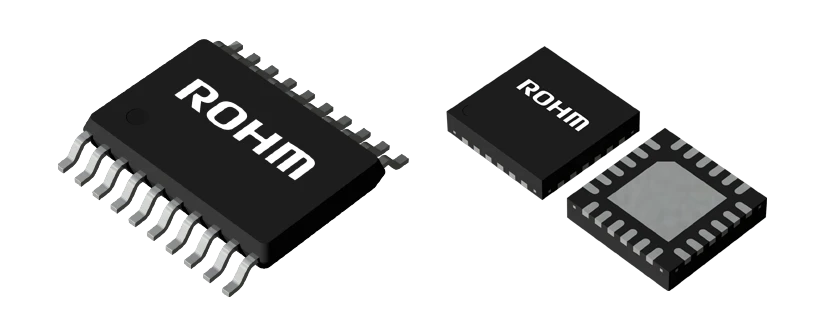

LogiCoA™マイコン

アプリケーション回路の要求仕様に合わせて機能をカスタマイズ可能

開発⽀援システム
