REFLVBMS003 - Reference Design
エナジーハーベスト向け全固体電池充電ソリューションボード(全固体電池向けバッテリーマネジメントリファレンスデザイン)
本リファレンスデザインは、マクセル株式会社(以下、マクセル)の全固体電池を使ったバッテリーマネジメントソリューションを簡単に検討可能です。ソーラー発電をはじめとしたエナジーハーベストからの充電に対応しており、設備やインフラのモニタリングデバイス、表示デバイス、ウェアラブルデバイスなど、産業機器、民生機器の幅広いアプリケーションに使用可能です。(リファレンスボード「REFLVBMS003-EVK-001」に関しては、担当営業もしくはこちらよりお問い合わせください。)
一般的に全固体電池は、液体電解質を用いたリチウムイオン電池等の二次電池に比べて、液漏れや電解質の劣化が起こりにくいことから、幅広い動作温度範囲、長寿命、高信頼といった特長を持つため、次世代の二次電池として注目されています。

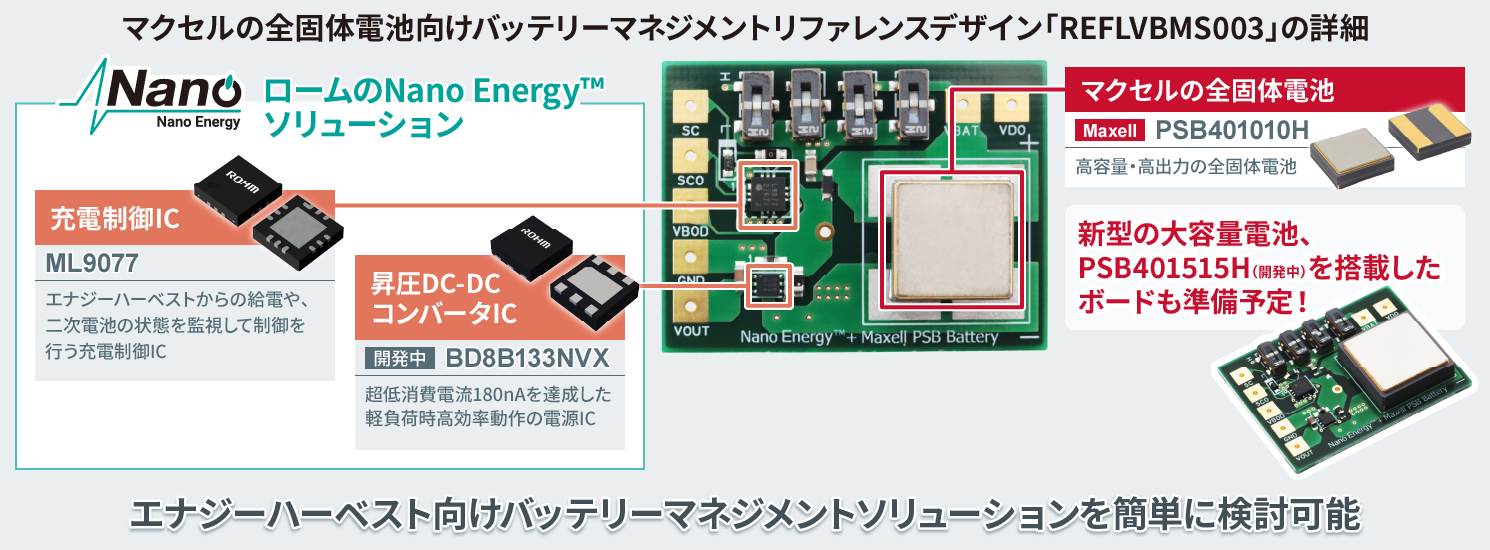

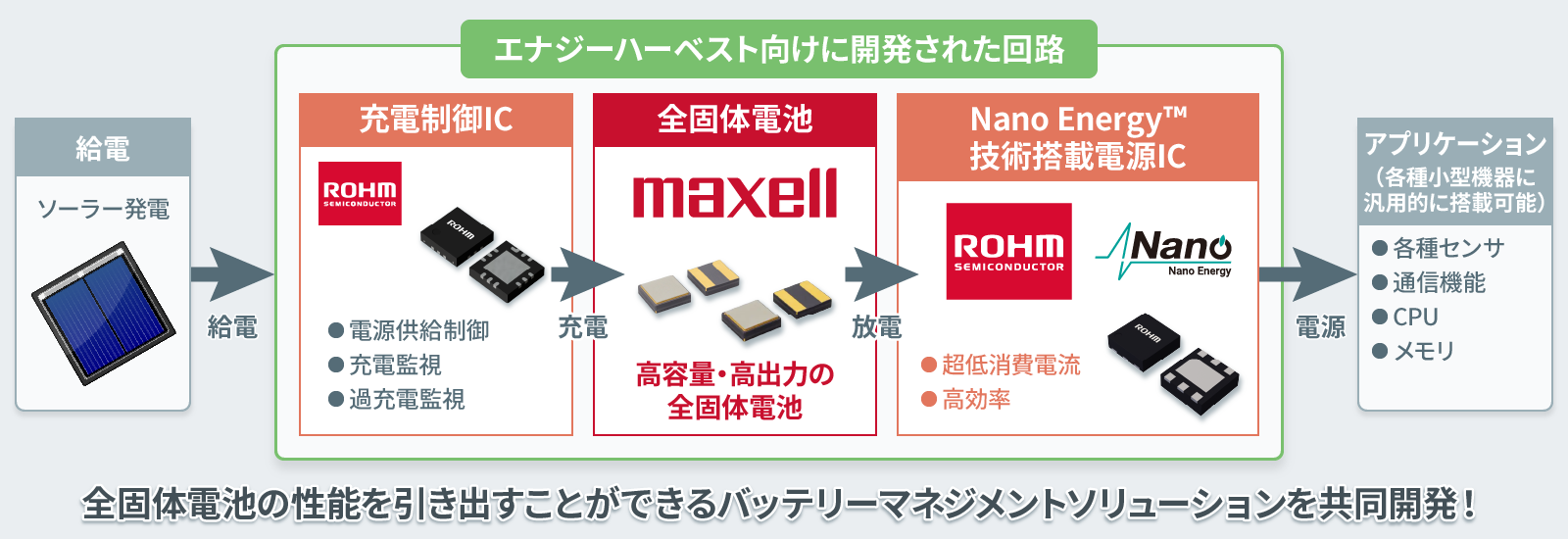

「REFLVBMS003」は、ロームグループであるラピステクノロジーの充電制御IC、ロームの超低消費電流技術「Nano Energy™」を搭載した電源ICを、マクセルの全固体電池(PSB401010H/PSB401515H(開発中))と組み合わせたリファレンスデザインです。電池と電源部分のソリューションとなっており、幅広いエナジーハーベストとの組み合わせが検討可能です。
- 幅広い温度範囲に対応した高耐熱*1・長寿命*2・高い安全性*3のマクセル製全固体電池を搭載
- 超低消費電流技術 Nano Energy™ 搭載昇圧DC-DCコンバータICにより、電池寿命を大幅に拡大
- エナジーハーベストからの給電や、二次電池の状態を監視して最適な制御を行う充電制御ICを搭載
- 新型の大容量電池、PSB401515H(開発中)を搭載したボードも準備!
*1 高耐熱:~125℃環境。マクセルの試験条件による。
*2 長寿命:各種評価や分析および解析による当社の寿命予測結果。
*3 高い安全性:摂氏200°C加熱や釘刺し、外部短絡など、各種安全性試験において発火発煙無し。
REFLVBMS003
(全固体電池向けバッテリーマネジメントリファレンスデザイン)
エナジーハーベスト向け全固体電池充電ソリューションボード

搭載製品情報
品番 | 仕様 | デザインマニュアル | ボードの購入 |
---|---|---|---|
PSB401010H ![]() PSB401515H(開発中) ![]() |
高耐熱・長寿命・高い安全性のマクセル製全固体電池 | リファレンスボードユーザーズガイド | お問い合わせ※ |
ML9077 | 消費電流80nAのエナジーハーベスティング向け充電制御IC | ||
BD8B133NVX(開発中) | 静止電流180nAの昇圧DC-DCコンバータIC |
※ ボードの販売はマクセルからとなります。
デザインリソース
仕様
Board Number | 基板寸法 | 搭載バッテリー | 充電方式 | 入力電圧 / 充電電流 | 充電IC消費電流 | 充電管理機能 | 昇圧DC-DCコンバータIC | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
REFLVBMS003-EVK-001 | 34mm × 26mm | マクセルの全固体電池「PSB401010H / PSB401515H(開発中)」 公称電池電圧:2.3V、電池容量:8mAh / 16mAh |
発電された電流を二次電池へダイレクト充電 | 0V~3.6V / ~1mA | 充電側・バッテリー側でわずか80nAの消費電流 | 過充電防止機能、二次電池電圧監視機能 | Nano Energy™技術搭載 昇圧DC-DCコンバータIC搭載 |
