BD48HW0G-C
Nano Energy™, 高耐圧&低消費電流, Dual出力 ADJタイプ ウィンドウボルテージディテクタ(リセット) IC
ロームのウィンドウボルテージディテクタIC BD48HW0G-Cは、検出電圧精度±0.75 %の高精度なCMOS RESET ICです。Nano Energy™技術を搭載しており、高耐圧でありながら500nAの低消費電流を実現しています。これによりセットの低消費電流化に貢献します。出力形式は、Nchオープンドレインで、Dual出力となっております。外付け抵抗により、検出電圧を自由に調整できます。
主な仕様
機能安全:
特性:
Over Voltage Detection Voltage [V] (typ.)
1.277
Under Voltage Detection Voltage [V] (typ.)
1.277
VDET Precision [%]
±0.75
Reset Active Voltage Range [V]
1.8 to 40
Output Types
Open drain
Reset Delay Timer
No
Reset Active State
Low
Manual Reset
No
Watchdog Timer
No
Auto Motive
Yes
Circuit Current (ON) [µA]
0.5
Circuit Current (OFF) [µA]
0.5
Hysteresis Voltage [V]
VDET x 0.01
Operating Temperature (Min.)[°C]
-40
Operating Temperature (Max.)[°C]
125
Package Size
2.9x2.8 (t=1.25)
Common Standard
AEC-Q100 (Automotive Grade)
特長:
- Nano Energy™
- AEC-Q100対応(Grade 1)
- 機能安全をサポート
- 電圧の低下・上昇を監視
- 外付け抵抗により検出電圧を自由に調整
- Nchオープンドレイン出力
- 小型面実装パッケージ
- パッケージSSOP6はJEDEC規格SOT-23-6と同等
製品概要
背景
近年、自動車分野や産業機器分野では、自動運転（自動化）に向けて技術革新が進む一方で、安全に対する要求がますます高まっています。それに伴い、より安全なシステムを構築するために、問題が起きた場合にどのように安全を確保するか（フェイルセーフや機能安全）を念頭に置いた機器開発が求められるようになっています。
ロームはこれまで、機器の安全確保で重要な役割を果たす、電子回路の電圧監視に必要なリセットICを1,000製品以上開発。豊富なラインアップで、低電圧領域の幅広いアプリケーションで年間2.5億個（2021年度）の出荷実績を誇ります。車載・産業機器で高まる機能安全要求に向けて、最大40Vまでの動作電圧と業界トップクラスの電圧検出精度、そして超低消費電流を実現した製品を開発しました。
BD48HW0G-Cの詳細

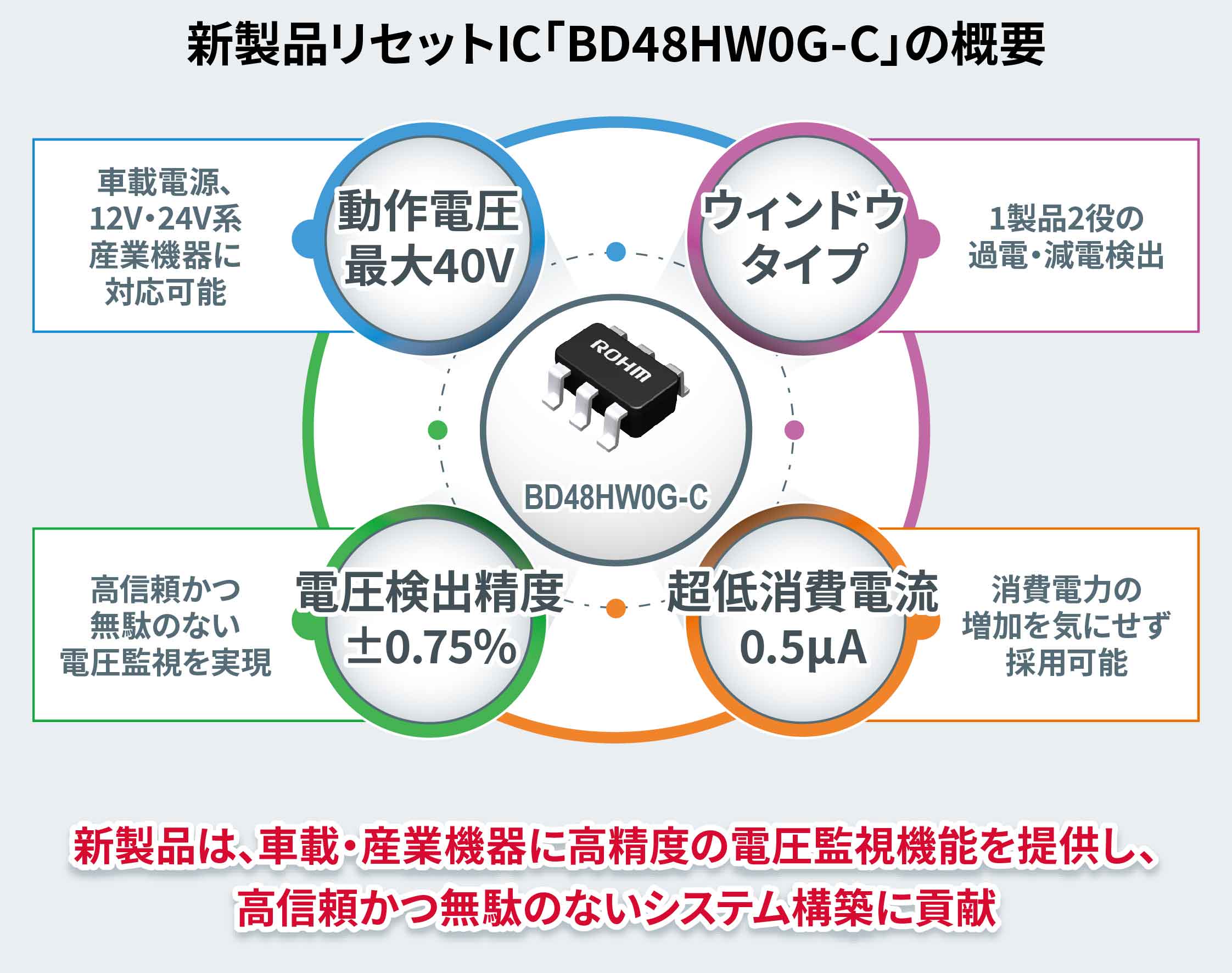

「BD48HW0G-C」は、1.8Vから40Vまでの広範囲動作電圧と、業界トップクラスの電圧検出精度±0.75%（全温度範囲）を可能にした、ウィンドウタイプのリセットICです。最大40Vの動作に加えて、検出電圧を外付けの抵抗器で自由に設定できる仕様にしており、低電圧領域から高電圧領域まで、高精度に異常電圧を監視できるため、車載・産業機器の電源回路をはじめ幅広いアプリケーションにおいて高信頼かつ無駄のないシステム構築に貢献します。

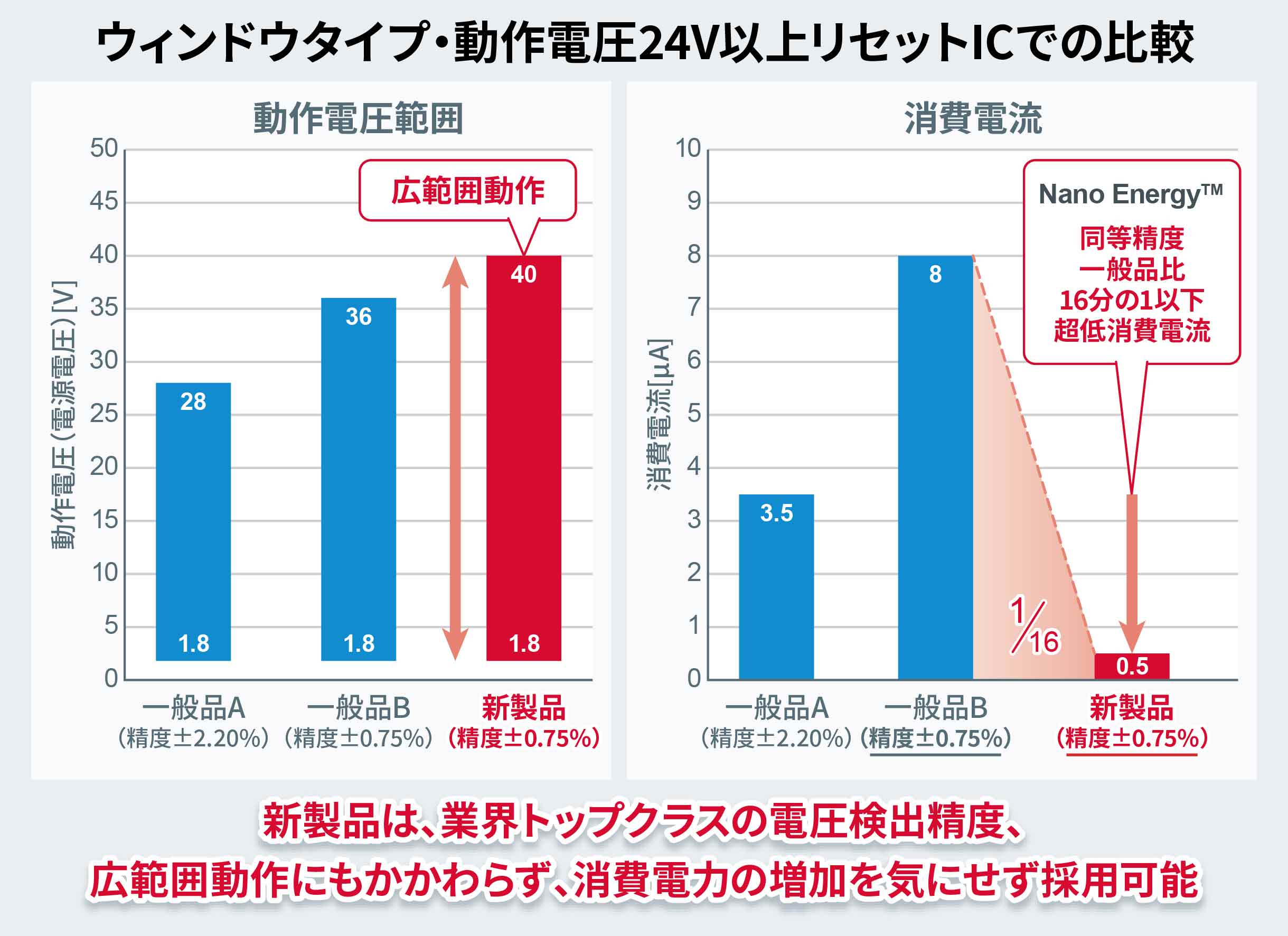

また、超低消費電流技術「Nano Energy™」搭載により、機能・精度同等の一般品比で16分の1となる超低消費電流500nA（0.5µA）を実現しているため、消費電力の増加を気にするアプリケーションにも採用可能です。
アプリケーション例
- ◇車載機器： EV/HEVインバータ、エンジンコントロールユニット、ADAS、カーナビゲーション、カーエアコン
- ◇産業機器： FA機器、計測機器、サーボシステム、各種センサシステム など、
電子回路の電圧監視を必要とする幅広い車載・産業機器アプリケーションに採用可能です。
