RFN1VWM2S
200V 1A 14ns, PMDE, ウルトラファストリカバリダイオード
RFN1VWM2Sは高周波動作時に重要となるtrrに優れたダイオードです。ローム従来品と同等の電気的特性を小型のPMDEパッケージで実現しました。PMDEパッケージは信頼性が高く、放熱効率に優れています。
主な仕様
特性:
Configuration
Single
Mounting Style
Surface mount
Number of terminal
2
VRM[V]
200
Reverse Voltage VR[V]
200
Average Rectified Forward Current IO[A]
1
IFSM[A]
20
Forward Voltage VF(Max.)[V]
0.93
IF @ Forward Voltage [A]
1
Reverse Current IR(Max.)[mA]
0.001
VR @ Reverse Current [V]
200
trr(Max.)[ns]
25
IF @ trr [mA]
0.5
IR @ trr [A]
1
Tj[℃]
175
Storage Temperature (Min.)[°C]
-55
Storage Temperature (Max.)[°C]
175
Package Size [mm]
2.5x1.3 (t=1.0)
特長:
- 低逆回復損失
- 低VF
- 高電流耐量
製品概要
背景
車載機器から産業機器、民生機器に至るまで幅広いアプリケーションで、回路の整流や保護、スイッチングを目的に、ダイオードが数多く使用されており、実装面積削減のためにパッケージ小型化が求められています。加えて、これらのアプリケーションにおいては、低消費電力化に向けて、ダイオードの高性能化も求められています。
一方、ダイオードのパッケージを小型化する場合、裏面電極やモールドの表面積も小さくなることから、放熱性が低下します。これに対して、ロームのPMDEパッケージは、裏面電極の拡大と放熱経路の見直しにより、放熱性能を改善。パッケージを小型化しながら、従来パッケージと同等の電気的特性を実現できます。
概要
PMDEパッケージは、一般的なSOD-323パッケージと同等のランドパターンを持つ、ローム独自の小型パッケージです。裏面電極や放熱経路を見直すことで、一般的なSOD-123FLパッケージ（3.5mm×1.6mm）と同等の電気的特性（電流、耐圧など）を、一回り小型のパッケージで実現可能にし、実装面積を約42％削減できるため、基板の小型化に貢献します。また、実装強度もSOD-123FLパッケージに比べて約1.4倍となっており、基板に応力が加わった際にクラック（製品上の亀裂）が発生するリスクも低減しているため、実装信頼性も確保しています。
PMDEパッケージの特長
1．従来パッケージ同等の性能を小型パッケージで実現

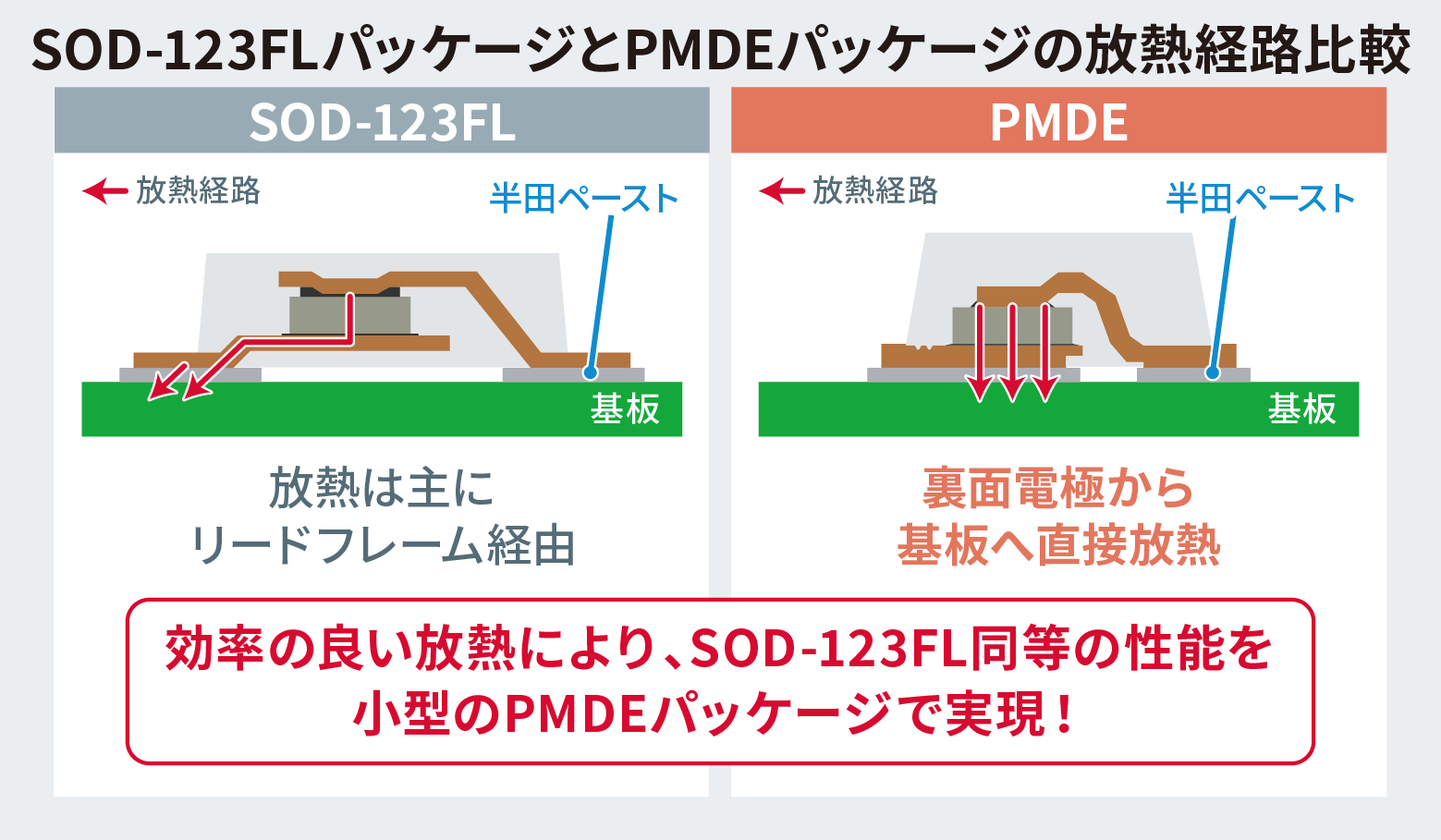

一般的に半導体部品は、通電時に発生する熱を空気中や基板に放熱します。しかし、パッケージを小型化する場合、裏面電極やモールドの表面積も小さくなることから、放熱性が低下します。

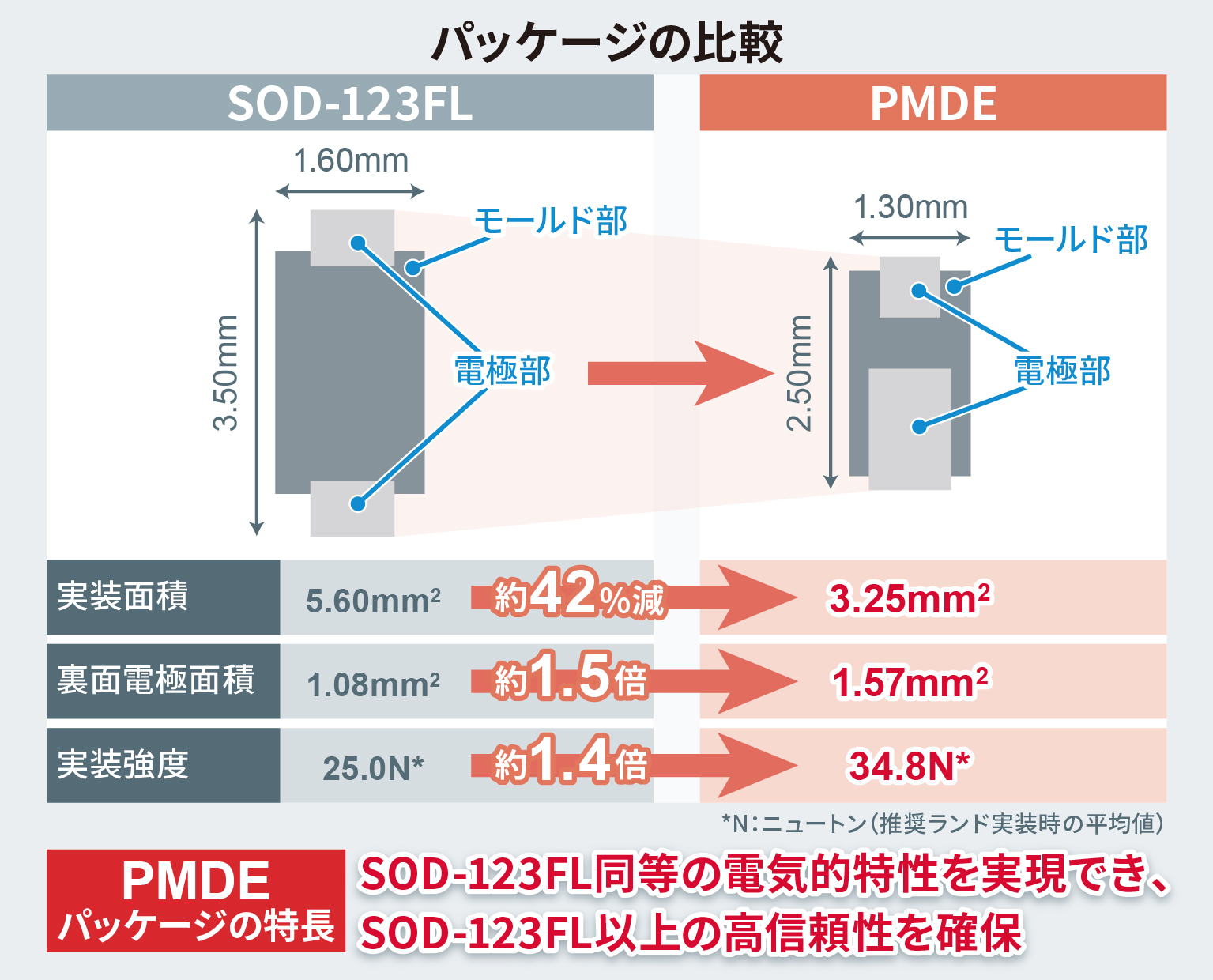

これに対してPMDEパッケージは、裏面電極の面積を拡大するとともに、放熱経路をリードフレーム経由の放熱から基板への直接放熱に改善。放熱性能が大幅に向上し、一般的なSOD-123FLパッケージ （3.5mm×1.6mm）と同等の電気的特性を、一回り小型サイズ（2.5mm×1.3mm）で実現することができます。これにより、実装面積を約42％削減できるため、部品の高密度化が進む車載アプリケーションに最適です。
2．従来パッケージ以上の信頼性を確保

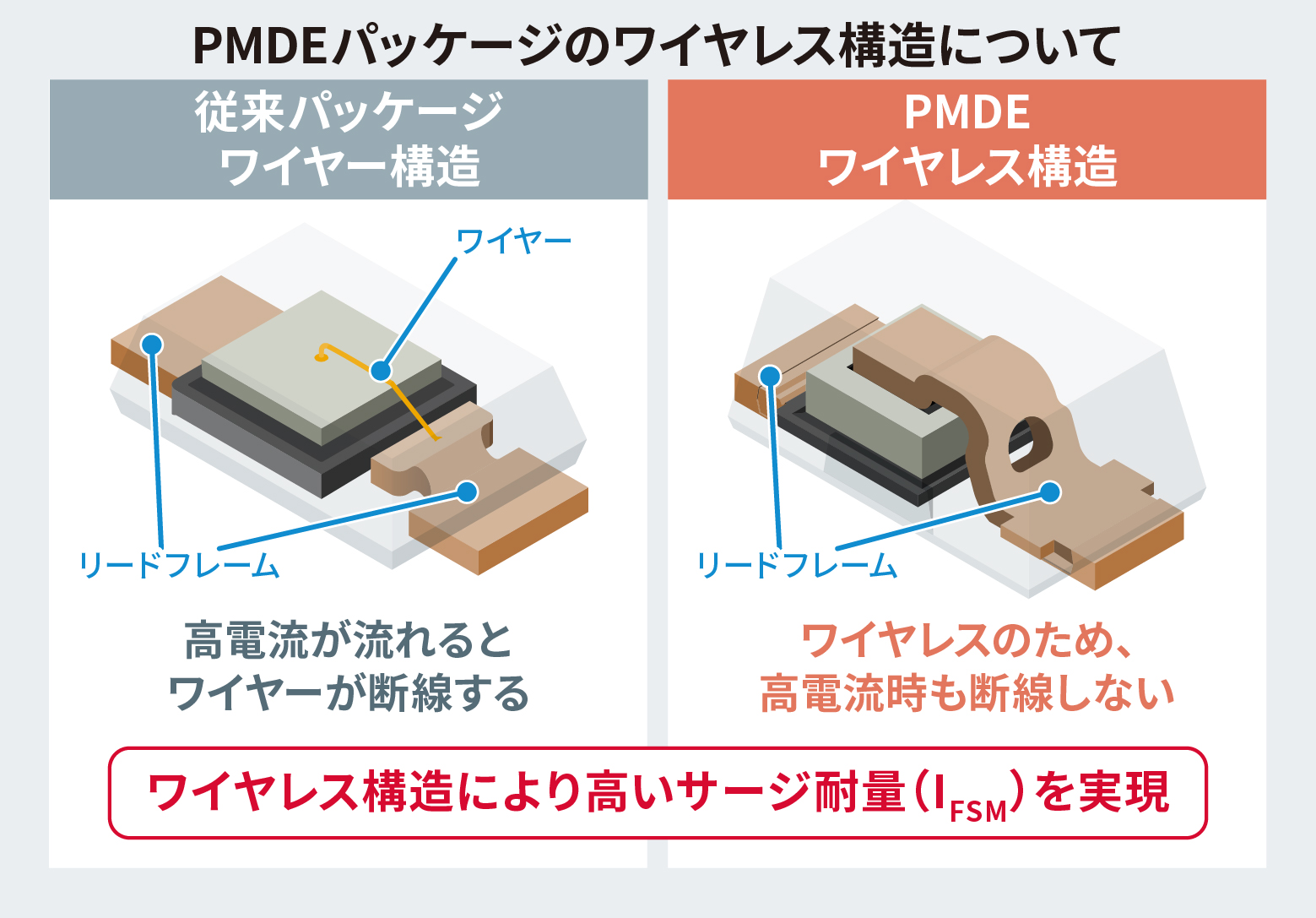

PMDEパッケージは、上記裏面電極の面積拡大により、金属部分の専有面積が増加しているため、SOD-123FLパッケージの約1.4倍となる、34.8Nの実装強度を実現。基板に応力が加わった際にクラック（製品上の亀裂）が発生するリスクを低減しており、信頼性向上に貢献します。また、チップを直接フレームで挟み込むワイヤレス構造を採用することにより、高いサージ電流耐量（IFSM）も実現。自動車のエンジン始動時や家電の異常動作時など、突発的に発生する高い電流でも破壊されにくい、高信頼性を確保しています。
FRD：RFNシリーズの特長
FRDは、整流ダイオード同等の高耐圧（～800V）性能を持ち、高周波動作時に重要となるtrr（逆回復時間）に優れたダイオードです。
RFNシリーズは、従来品同等の電気的特性を小型のPMDEパッケージで実現しました。
アプリケーション例
- ・エンジンECU
- ・トランスミッションECU
- ・テレビ
- ・ADAS
- ・エアコン
- ・カーインフォテインメント
