ビデオインタフェース

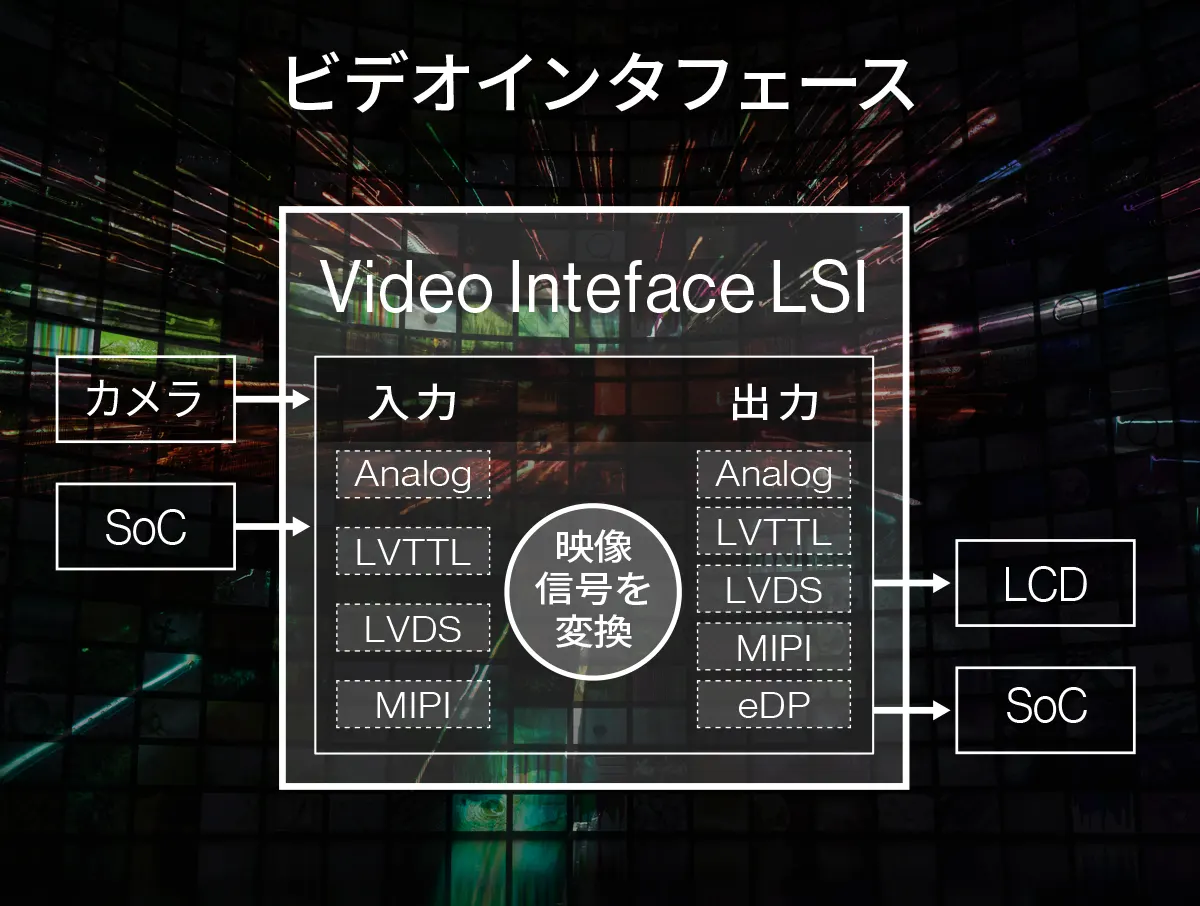

ビデオインタフェースは、Analog / LVDS / MIPI等の様々なフォーマットの映像信号をSoC (System-on-a-chip)の入出力フォーマットに合わせて変換します。
映像信号とSoCの仕様の違いを解消し、システムの構成を容易にします。
| 製品 | Product Brief | 特長 | 動作温度範囲 | パッケージ | 車載対応 |
|---|---|---|---|---|---|
| Inteface Bridge | お問い合わせ | LVTTL, LVDS, MIPI CSI-2 to LVTTL, LVDS, MIPI CSI-2 | -40 to +105 | WQFN64 | 〇 |
| MIPI Virtual Channel outputs | |||||
| MIPI CSI-2 to MIPI CSI-2 | -40 to +85 | TQFP100 | 〇 | ||
| MIPI Virtual Channel input/outputs | |||||
| LVDS, MIPI CIS-2/DSI to MIPI DSI/CSI-2, eDP | -40 to +85 | WQFN64 | 〇 | ||
| Video Decoder 製品ファミリー ビデオデコーダを ご覧ください |
お問い合わせ | CVBS, Compoent to LVTTL, MIPI CSI-2 | -40 to +85 | TQFP48 | 〇 |
| -40 to +105 | WQFN32 | ||||
| TQFP64 | |||||
| HD-ACT to LVTTL, MIPI CSI-2 | -40 to +105 (T.B.D) |
WQFN36 | 〇 | ||
| Video Encoder 製品ファミリー ビデオエンコーダを ご覧ください |
お問い合わせ | LVTTL to CVBS | -40 to +85 | TQFP48 | 〇 |
| LVTTL, MIPI CSI-2 to HD-ACT | -40 to +105 (T.B.D) |
WQFN40 |
詳細については、こちらからお問い合わせください。お客様に満足いただける製品をご提案いたします。
ビデオインタフェースLVDS / MIPI / eDP 入力/出力タイプ
概 要
LAPIS TECHNOLOGY™のビデオインタフェースLSIは、Analog / LVTTL / LVDS / MIPI 等、様々な映像信号のフォーマット変換を行います。映像入力機器（車載カメラ、ドライブレコーダ等）、SoC (System-on-Chip)、LCDパネル間の映像信号フォーマットの違いを解消し、システムの構成を容易にします。
今後、高解像アナログ、eDPに対応した商品をリリース予定です。
特長
ロームでは様々な特長のあるビデオインタフェースLSIをラインアップしています。
- Analog、LVTTL、LVDS、MIPI CSI-2/DSI、eDP等、様々なインタフェース変換に対応
- パネルの大型化/高解像化(6K)に対応
eDP 5.4Gbps/lane の採用 - SoC入出力ポート不足への対応
MIPI CSI-2 4Virtual Channelの採用 - アナログ伝送で高精細な映像表示を実現
LAPIS TECHNOLOGY™独自のHD-ACT(High Definition-Analog Composite Transport)技術の採用
変換可能な映像信号
● 量産中 〇 開発中
| Input | ||||||||
| Output | ||||||||
| High Definition CVBS (**)HD-ACT |
CVBS | Component | LVTTL | LVDS(OLDI) | MIPI CSI-2 | MIPI DSI | eDP | |
| High Definition CVBS (**)HD-ACT |
〇 | 〇 | ||||||
| CVBS | ● | ● | ||||||
| Component | ● | |||||||
| LVTTL | 〇 | ● | ● | 〇 | ● | |||
| LVDS(OLDI) | ● | ● | ● | 〇 | 〇 | |||
| MIPI CSI-2 | 〇 | ● | ● | ● | 〇 | 〇 | ||
| MIPI DSI | 〇 | 〇 | 〇 | |||||
⋆HD-ACT(High Definition-Analog Composite Transport)技術
適用アプリケーション
LAPIS TECHNOLOGY™のビデオインタフェースLSIは、車載カメラ、ドライブレコーダ、CID、クラスタ等の車載映像機器、モニタ付ドアホン等の民生機器にご利用いただけます。
