車載48Vシステム向けのMOSFET「AG16xFNxxシリーズ」を開発！

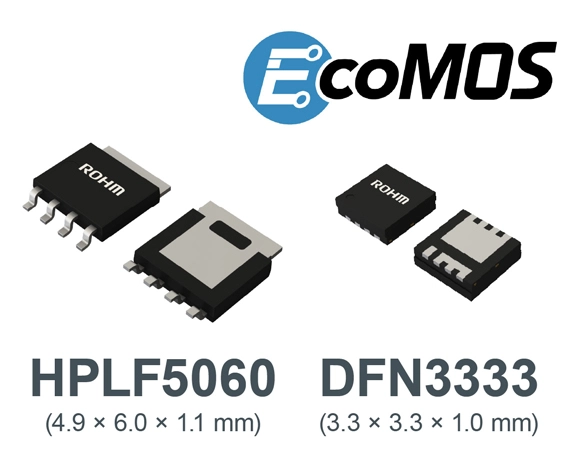

HPLF5060・DFN3333 Image

ローム株式会社（本社：京都市）は、車載用途で普及が進む48V電源システムに対応する80V耐圧MOSFET「AG16xFNxxシリーズ」を製品化しました。
新製品はHPLF5060（4.9×6.0mm）とDFN3333（3.3×3.3mm）のパッケージを採用することで、車載用MOSFETにおいて一般的なTO-252（6.6×10.0mm）などからの小型化が見込めるほか、HPLF5060はガルウィングリード*1、DFN3333はウェッタブルフランク形成技術*2端子をそれぞれ採用しており、基板実装時の信頼性向上に貢献します。さらに、銅クリップボンディング*3を採用し放熱性を向上させることで、大電流対応も実現しています。全機種とも車載信頼性規格AEC-Q101に準拠しており、高い信頼性を確保しています。
新製品は2026年4月より、AG160FNS4FRA（HPLF5060パッケージ）及び、AG166FNH7FRA（DFN3333パッケージ）で量産を開始しています。（サンプル価格：税抜 500円／個）。インターネット販売にも対応しており、ROHM Online Storeのほか、Arrow.comやコアスタッフオンライン、DigiKey、Farnellなどから購入することができます。また、これらパッケージ品のさらなるラインアップ拡充も近日中に予定しています。さらに、TOLG（TO-Leaded with Gullwing）パッケージ品（9.9×11.7mm）の開発にも着手しており、高電力・高信頼の80V耐圧MOSFET製品群をさらに拡充していきます。

1個から購入可能

＜開発の背景＞

車載分野では、ハイエンド車種を中心に電力需要が増大しており、従来の12Vシステムに代わる高効率な電力供給手段として48Vシステムに注目が集まっています。2030年前後に普及が見込まれる中、対応するMOSFETには、一般的な100V耐圧品よりもさらなる損失低減が可能な80V耐圧品が求められています。こうしたニーズに応えるべく、ロームは新たに80V耐圧のMOSFETを開発しました。本製品は、小型化と高い実装信頼性を両立しており、進化を続ける車載市場の多様な要求に対応します。

Part No. Data
Sheet		 ch VDSS
[V]		 ID
[A]		 RDS(ON)
(Max.)
(10V)
[mΩ]		 Qg
(10V)
[nC]		 Ciss
[pF]		 Package AEC-Q101
qualified
New AG160FNS4FRA PDF N 80 120 3.2 53 3910 HPLF5060 Package
HPLF5060		 YES
☆ AG161FNS4FRA - 4.2 44 2880
☆ AG162FNS4FRA - 79 12 15.2 960
☆ AG163FNS4FRA - 32 33 6.8 340
☆ AG165FNH7FRA - N 80 40 7.9 22 1450 DFN3333 Package
DFN3333
New AG166FNH7FRA PDF 11.7 15.2 960
☆ AG167FNH7FRA - 32 33 6.8 340

☆ : Under Development

＜アプリケーション例＞

車載48Vシステム：主機インバータ制御回路、電動モータ、電動ウォーターポンプ など

＜EcoMOS™（エコモス）ブランドについて＞

EcoMOS™は、パワーデバイス分野において省エネ化が要求されるアプリケーションに最適な、ロームが開発するシリコンパワーMOSFETのブランドです。
家電、産業機器、車載などの幅広いアプリケーションに搭載されるEcoMOS™は、ノイズ性能やスイッチング性能などの多岐にわたるパラメータから、用途に応じた製品選択ができるラインアップを展開しています。

EcoMOS™ Logo

EcoMOS™は、ローム株式会社の商標または登録商標です。

＜用語説明＞

*1) ガルウィングリード
両側から外に広がるようなパッケージの端子形状のこと。放熱性に優れ、実装信頼性を向上できる。
*2) ウェッタブルフランク形成技術
下面電極パッケージで、リードフレームの側面にメッキ加工を施す技術のこと。実装信頼性を向上できる。
*3) 銅クリップボンディング
チップとリードフレームをつなぐ従来のワイヤーボンディング方式に代わり、Cu製のクリップ（平たい金属ブリッジ）を用いて直接接続する技術。
