安全機能搭載16ビット汎用マイコン「ML62Q1300/1500/1700グループ」、家電・産業機器用途を網羅する業界トップクラスの120機種をフルラインアップ

新商品の詳細
特長
販売計画・用途

2018年09月19日

＜要旨＞

ラピスセミコンダクタは、生活家電や白物家電、警報・防犯機器などの産業機器に向けて、オリジナルの16ビットCPUコアを搭載した汎用マイコン「ML62Q1300 / 1500 / 1700グループ」を開発しました。入出力ピン数やプログラム容量の違いで、120機種からなる業界トップクラスの商品ラインアップを取り揃えたことで、あらゆる家電から小型産業機器まで、幅広い用途に対応します。
本商品は、ラピスセミコンダクタのノイズ耐性技術に加え、マイコン内部の故障を検知する自己診断など、家電の安全項目中 (IEC60730規定) 業界トップクラスの13項目に対応した " セーフティ " を特長とするマイコンです。近年、高機能 / 多機能化が進む家電分野や、ノイズや高温など厳しい環境でも安定した動作が求められる小型産業機器分野において、マイコンに生じる不測の事態から機器やシステムを守ることが可能です。また、家電の基板実装で使用されるフロー半田に対応したピン間 0.65mm 以上のパッケージを多数用意しており、高価な実装機器を必要としません。
生産拠点は、前工程がラピスセミコンダクタ宮城株式会社 (宮城県)、後工程がROHM Integrated Systems (Thailand) Co., Ltd. (タイ)です。
今後もラピスセミコンダクタは、さまざまな電子機器の低消費電力化や高ノイズ耐性の要求にお応えすべく、" セーフティ " を特長としたシリーズ展開を図り、省エネと安全性で社会に貢献してまいります。

＜背景＞

成長著しい中国・アジア向け家電製品などに搭載されるマイコンには、環境の変化や類似製品の開発に適応するため、ソフトウェア資産や基板設計の共通化も含めて、多種多様な用途に素早く対応できる商品ラインアップが求められます。一方、国内の家電製品（エアコン、洗濯機や電子レンジなど）は一層の高機能/多機能化が進み、制御用の入出力ピン数の拡張やメモリの大容量化に対応できる商品ラインアップが必要とされています。
また、家電製品は私たちの身近で日々使用されているため安全性がますます重視されるようになり、家電の中核部品となるマイコンも、いかなる場合においてもシステムを安全に制御できる機能が要求されています。

＜新商品の詳細＞

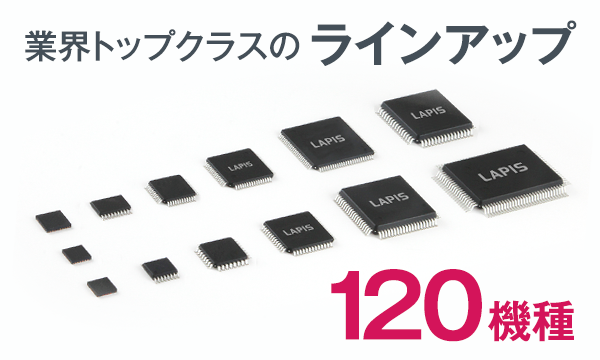

1．家電から小型産業機器用途を網羅する120機種をラインアップ

全120機種、ほぼ全ての家電から小型産業機器向けに十分なラインアップを用意

プログラムROM容量 : 16KB ～ 512KB
パッケージ : プログラムROM容量に応じてSSOP、 TSSOP、 WQFN、 QFP、 TQFPのパッケージをラインアップ。フロー半田の基板実装に対応可能なピン間0.65mmピッチ以上のパッケージを多数用意
端子数 : 16ピン～ 100ピン
端子互換性 : ピン数を変更しても端子の配置をほぼ同じにしたことでスケーラビリティを確保
タフネス : タフマイコンの特長である高ノイズ耐性 (間接放電試験で±30kV以上 : ラピスセミコンダクタ調べ) や高温動作 (105°C) を継承

ROM size	16pin	20pin	24pin	32pin	48pin	52pin	64pin	80pin	100pin
ROM size	WQFN16 4mm × 4mm 0.5mm pitch SSOP16 5mm × 4.4mm 0.65mm pitch	TSSOP20 6.5mm × 4.4mm 0.5mm pitch	WQFN24 4mm × 4mm 0.5mm pitch	WQFN32 5mm × 5mm 0.5mm pitch TQFP32 7mm × 7mm 0.8mm pitch	TQFP48 7mm × 7mm 0.5mm pitch	TQFP52 10mm × 10mm 0.65mm pitch	QFP64 14mm × 14mm 0.8mm pitch TQFP64 10mm × 10mm 0.5mm pitch	QFP80 14mm × 14mm 0.65mm pitch	QFP100 14mm × 20mm 0.65mm pitch TQFP100 14mm × 14mm 0.5mm pitch
用途	ビューティ、キッチン家電などのシンプル家電				生活家電、白物家電などの高機能 / 多機能家電
512 KB							Q1729 Q1559	Q1739 Q1569	Q1749 Q1579
384 KB							Q1728 Q1558	Q1738 Q1568	Q1748 Q1578
256 KB							Q1727 Q1557	Q1737 Q1567	Q1747 Q1577
192 KB							Q1726 Q1556	Q1736 Q1566	Q1746 Q1576
160 KB							Q1725 Q1555	Q1735 Q1565	Q1745 Q1575
128 KB					Q1704 Q1534	Q1714 Q1544	Q1724 Q1554	Q1734 Q1564	Q1744 Q1574
96 KB					Q1703 Q1533	Q1713 Q1543	Q1723 Q1553	Q1733 Q1563	Q1743 Q1573
64 KB			Q1347	Q1367	Q1702 Q1532	Q1712 Q1542	Q1722 Q1552
48 KB			Q1346	Q1366	Q1701 Q1531	Q1711 Q1541	Q1721 Q1551
32 KB	Q1325	Q1335	Q1345	Q1365	Q1700 Q1530	Q1710 Q1540	Q1720 Q1550
24 KB	Q1324	Q1334
16 KB	Q1323	Q1333
Q17xx : LCDドライバ内蔵タイプ (34品番/51機種) Q15xx : スタンダード多ピンタイプ (34品番/51機) Q13xx : スタンダード少ピンタイプ (12品番/18機)

多ピン、大容量ROM商品ラインアップ比較

	64pin			80pin			100pin
ROM容量	ラピス	A社	B社	ラピス	A社	B社	ラピス	A社	B社
512 KB	✔	✔		✔	✔		✔	✔	✔
384 KB	✔	✔		✔	✔		✔	✔
256 KB	✔	✔		✔	✔		✔	✔	✔
192 KB	✔	✔		✔	✔		✔	✔
160 KB	✔			✔			✔
128 KB	✔	✔	✔	✔	✔	✔	✔	✔	✔
96 KB	✔	✔		✔	✔		✔	✔	✔

高機能 / 多機能化が進む家電に対応すべく多ピン数、大容量ROMのラインアップを充実させ、よりきめ細かなROM容量のバリエーションを準備したことでお客様のシステムが要求する実装面積やコストにあったマイコンをお選びいただくことが可能となりました。

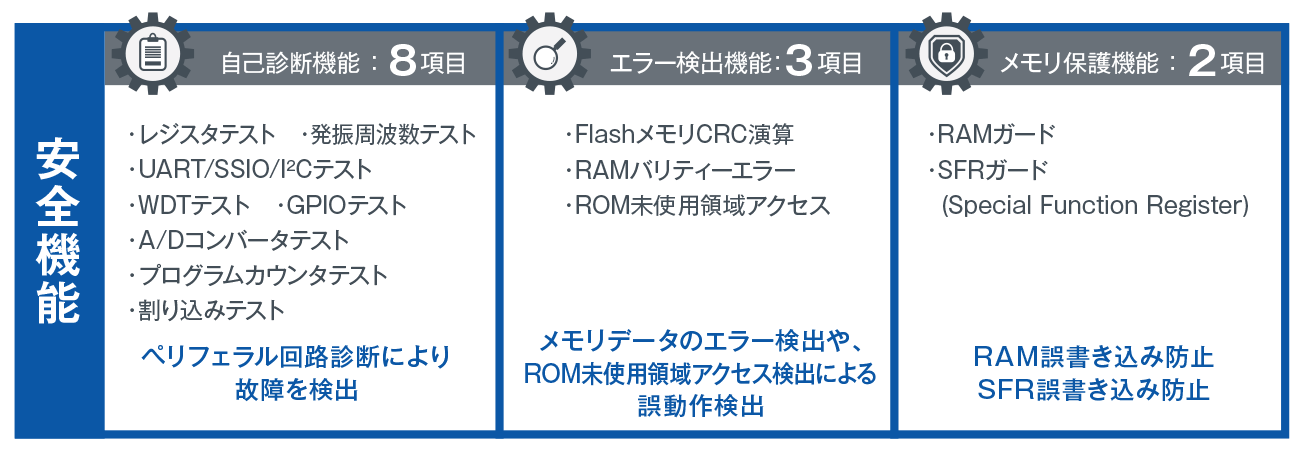

2．家電を守る安全機能、業界トップクラスの13項目をサポート

様々な製品に搭載されているマイコンは周辺部品を制御する中核部品です。周辺部品の故障は、マイコンが定期的に故障診断することで早期発見、危険回避することができます。しかし、マイコン自身の故障はマイコン自らが故障診断し危険回避しなければなりません。
ML62Q1000シリーズは3つの安全機能で、家電の国際規格IEC60730が定める安全項目において、業界トップクラスの13項目に対応しています。マイコン自身に生じる不測の事態を検知し機器を安全に終了、またはリセットして初期状態に戻すことが可能です。

自己診断機能 : ペリフェラル回路診断でマイコン内部の故障を発見
エラー検出機能 : CRC演算回路を使ったエラー検出、ROM未使用領域へのアクセス検出で誤データを発見
メモリ保護機能 : メモリやレジスタの誤書き込みを防止

3．充実したサポート体制

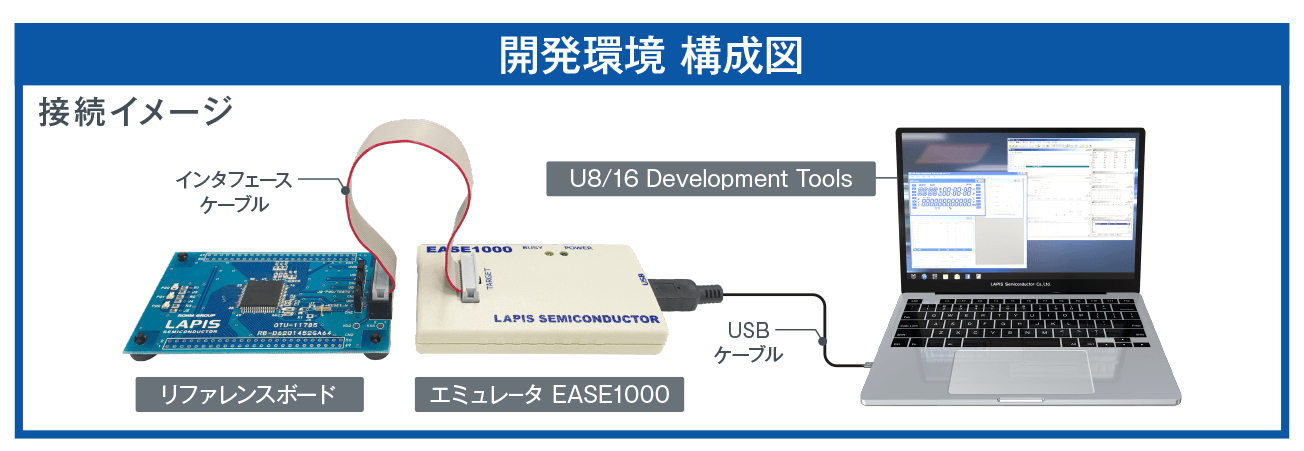

簡単に評価を開始できる「リファレンスボード」と「エミュレータ」、「ソフトウェア開発ツール」をご用意の他、公開セミナやプライベートセミナを開催し、お客様の開発をサポートしております。
さらに、ホームページからユーザ登録していただくことで様々なマニュアルやリファレンスソフトの最新情報が入手できる　「サポートサイト」　など充実したサポート体制を提供しております。

スタータキット　特設サイト

マイコンの検討、試作、スタータキットの導入に必要な技術資料を下記ウェブサイトから入手可能で、これらを参考にソフトウェア開発を簡単にスタートできます。

＜特長＞

項目	特長
CPU	ラピスセミコンダクタオリジナル高性能16ビットRISCコア搭載
機能	安全機能搭載
高ノイズ耐性	±30kV以上 (間接接触放電、ラピスセミコンダクタ調べ)
Flash ROM	16KB - 512KB
RAM	2KB - 32KB
Data Flash	2KB - 8KB
10ビットADC	6 - 16ch
アナログコンパレータ	1ch - 2ch
8ビットDAC	0 - 1ch
LCDドライバ	8com × 24seg - 60seg (ML62Q1700グループのみ)
動作温度	-40°C ～ 105°C
電源電圧	1.6V ～ 5.5V
ピン数	16、20、24、32、48、52、64、80、100ピン
パッケージ	WQFN16、SSOP16、TSSOP20、WQFN24、WQFN32、TQFP32、TQFP48、TQFP52、TQFP64、QFP64、QFP80、QFP100、TQFP100

＜販売計画・用途＞

商品名 : ML62Q13xx、ML62Q15xx、ML62Q17xx
サンプル出荷時期 : ML62Q13xx、ML62Q15xx、ML62Q17xx (2018年7月より順次サンプル出荷中)
サンプル価格 (参考) : 500円から (価格はいずれも税別)
量産開始予定 : 2019年2月から順次開始
用途 : 各種家電、パーソナルケア、住宅設備、警報・防犯機器、小型産業機器全般、民生機器全般、IoTデバイス

この件に関するお問い合わせはこちら

※各リリースの記載内容は発表日現在のものです。その後予告なしに変更される場合がありますので、あらかじめご了承ください。
※本文に記載されている会社名、商品名は一般に各社の商標または登録商標です。
