ML7661-210GD
13.56MHz Wireless Charging Power Transmitter (for Batteryless Control, WQFN)
ML7661-210GD
13.56MHz Wireless Charging Power Transmitter (for Batteryless Control, WQFN)
ML7661は13.56MHzワイヤレス給電送電LSIです。ML7661はワイヤレス給電受電LSI ML7660と組み合わせることでワイヤレス給電システムを実現し、ML7660に対して最大1W給電を行うことが可能です。ML7661はML7660と通信するための通信コマンド生成機能、送電電力を最適化するために送電量を可変に制御する機能およびML7660の着脱や給電中の異物検知機能などのワイヤレス給電送電機能を6mm角の40ピンWQFNパッケージに搭載しており、小型機器のワイヤレス給電に最適なLSIとなっています。また、動作電圧を5Vとしており、モバイルバッテリなどUSB電源からの駆動が可能です。更にホストインターフェース(SPI(ペリフェラル)/I²C(ターゲット))機能やシリアルインターフェース(SPI(コントローラ)/I²C(コントローラ)/UART)機能を搭載しており、外部マイコンからのコンフィグレーションデータ更新や各種センサ制御が可能です。
主な仕様
特性:
Usage
Batteryless Communication Control, Batteryless SPI Sensor Control
Function Overview
Power Supply and Communication between Host MCUs, Sensor Power Supply and Data Acquisition
Transmitter/Receiver
Power Transmitter
Chipset
ML7660-210GD, ML7660-NN0GD
RF Operating Frequency [MHz]
13.56
Data Flash
2KB
Host Interface
Selectable: 1ch SPI (Peripheral) or I²C (Target)
External Clock Frequency [MHz]
13.56 (Generated by a magnetic field)
Supply Voltage[V]
4.5 to 5.5
Operating Temperature [℃]
-40 to 85
Package Size [mm]
6.0x6.0 (t=0.8)
Halogen Free Support ?
Yes
開発サポート
-
- Evaluation Board

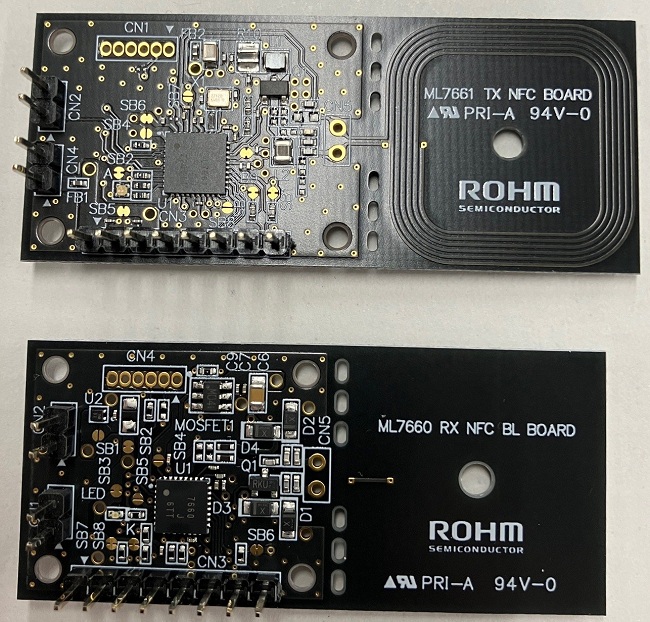

- ML7661_ML7660_BL_EVK200
本評価キットは、ML7661 評価ボード(ML7661_TX_NFC_Board)と ML7660 評価ボード(ML7660_RX_NFC_BL_Board)から構成されます。ML7661_TX_NFC_Board は送電 LSI(ML7661)、ML7660_RX_NFC_BL_Board は受電 LSI(ML7660)を搭載しています。
-
- Reference Design
- REF67011
ML7660-EVK-002 は受電 LSI ML7660-NN0GD（サンプルソフトウェア搭載）、ML7661-EVK-002 は送電 LSI ML7661-210GD を搭載しています。ML7660-EVK-002 は SPI コントローラを搭載しているため、SPI で接続したセンサをマイコンレスで制御できます。
