UT6K3
30V Nch+Nch ミドルパワーMOSFET
UT6K3はロードスイッチや携帯機器向けバッテリー、DC/DCコンバータ用途向けのミドルパワーMOSFETです。
主な仕様
特性:
Package Code
DFN2020-8D
Applications
Power Supply
Number of terminal
8
Polarity
Nch+Nch
Drain-Source Voltage VDSS[V]
30
Drain Current ID[A]
5.5
RDS(on)[Ω] VGS=2.5V(Typ)
0.045
RDS(on)[Ω] VGS=4.5V(Typ)
0.03
RDS(on)[Ω] VGS=Drive (Typ)
0.045
Total gate charge Qg[nC]
4
Power Dissipation (PD)[W]
2
Drive Voltage[V]
2.5
Mounting Style
Surface mount
Storage Temperature (Min)[℃]
-55
Storage Temperature (Max)[℃]
150
Package Size [mm]
2.0x2.0 (t=0.65)
特長:
- 低オン抵抗.
- 小型面実装パッケージで省スペース
- 鉛フリー対応済み、RoHS準拠
- ハロゲンフリー

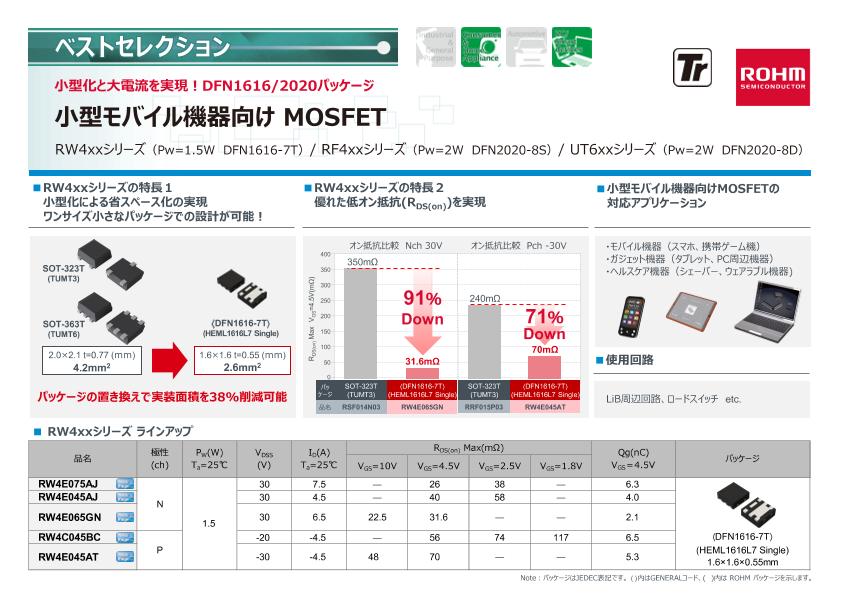

関連動画&カタログ
