主な仕様
特性:
Package Type
Mold
LED Type
Low Current
Application
Home Appliance, Industrial Equipment
Package size[mm]
1.6x0.8 (t=0.55)
Emitting color
Red
Luminous Intensity(Single)(Typ.)[mcd]
6
Number of Brightness Rank
3
Dominant wave-length λD(Single)(Typ.)[nm]
620
Forward Voltage VF (Typ.) [V]
1.8
IF @ VF [mA]
2
Chip Structure
AlGaInP
Power Dissipation [mW]
44
Operating Temperature[°C]
-40 to 85
Storage Temperature [°C]
-40 to 100
特長:
- 表示用光源
製品概要
背景
近年、LED素子の技術進化により発光効率が飛躍的に向上し、LEDの高光度化が進んでいます。そして、高光度化によって、隣接する発光部との干渉などを考慮しなければいけないアプリケーションでは適切な発光光度や発光波長に調整する設計が必要となり、市場では低電流域での特性に合わせ込んだLEDが求められています。
ロームでは内作素子技術を保有する優位性を生かし、デバイスの発光層をカスタマイズしたことで、低電流駆動での微発光に最適化した汎用性の高い1608サイズのLED製品を開発しました。


概要

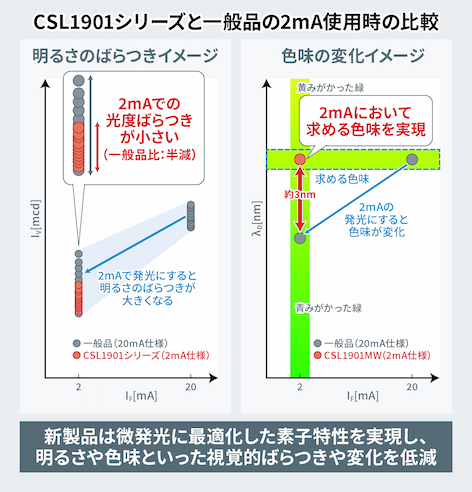

CSL1901シリーズは、内作素子技術を駆使して2mAでの発光に素子特性を合わせ込んだことで、微発光時の明るさや色味といった視覚的ばらつきを低減したLEDです。一般的な20mA仕様のLEDを低電流で発光させると、製品ごとに明るさのばらつきや色味の変化が起こります。CSL1901シリーズは一般品と比較(2mA発光時)して明るさのばらつきを約半減、色味の変化を約3nm抑制しており、発光調整の設計工数削減や、インジケータや数字表示器の視認性向上に貢献します。

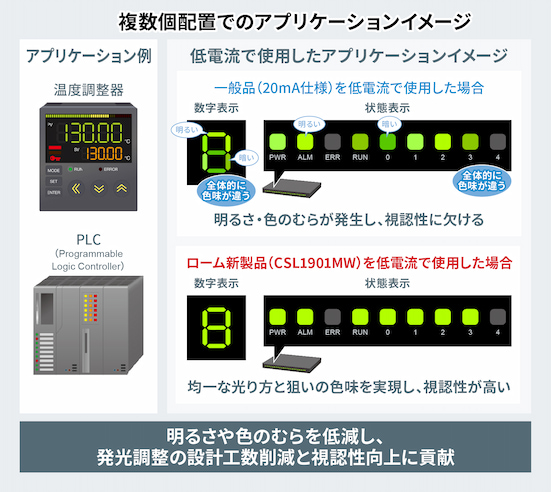

アプリケーション例
- ・各アプリケーションのインジケータ・数字表示部
- -FA機器(PLC等の制御装置)
- -工作機械や製造機器、検査機器
- -モデムやルーターなどの通信制御機器
