BD34301EKV
MUS-IC™シリーズ 32-bit, 768kHz サンプリング ステレオオーディオD/Aコンバータ

BD34301EKVはローム独自の音質設計を導入した32-bitステレオオーディオD/Aコンバータです。ハイエンドオーディオに適した優れた数値性能(SNR: 130dB(Typ), THD+N: -115dB(Typ))を実現しました。2種類のデジタルFIRフィルタ(Sharp Roll-Off, Slow Roll-Off)を切り替えることでお好みの音質が選択可能です。PCM I/F, DSD I/Fを搭載し、それぞれ768kHz, 22.4MHzまで対応しています。

オーディオデバイスとして要求される数値性能と音質性能をともに極限まで追求し、ロームのエンジニアの熱い想いを形にしたローム・オーディオICの最高峰。ROHM Musical Device「MUS-IC」

「MUS-IC」特別ページ

データシート 在庫確認*
* 本製品は、STANDARD GRADEの製品です。
車載機器への使用は推奨されていません。

主な仕様


形名 | BD34301EKV-E2
供給状況 | 推奨品
パッケージ | HTQFP64BV
包装数量 | 1000
最小個装数量 | 1000
包装形態 | テーピング
RoHS | Yes

特性:

グレード

Standard

I/F

2-wire

Sampling Rate (Max.) [kHz]

768

Resolution (Max.) [bit]

32

DAC channels

2

Input Types

I2S DSD

Output Types

Line

SNR (Typ.) [dB]

130

THD+N (Typ.) [dB]

-115

Dynamic Range (Typ.) [dB]

130

DSD Clock (Max.) [MHz]

22.4

Supply Voltage Range of AVCC [V]

4.5 to 5.5

Supply Voltage Range of DVDD [V]

1.4 to 1.6

Supply Voltage Range of DVDDIO [V]

3.0 to 3.6

動作温度範囲(Min.)[°C]

-25

動作温度範囲(Max.)[°C]

85

パッケージサイズ [mm]

12x12 (t=1)

特長:

  • MUS-IC™シリーズ
  • SNR 130dB (Typ) , THD+N -115dB (Typ) (PCMモード)
  • サンプリング周波数 32kHz ~ 768kHz (PCMモード)
  • デジタルFIRフィルタ2種類搭載 (PCMモード)
  • 2.8MHz , 5.6MHz , 11.2MHz , 22.4MHz DSD対応
  • ステレオモード (2ch) 、モノモード (1ch) 対応
  • 4通りのデバイスアドレス (38h , 3Ah , 3Ch , 3Eh) を設定可能

製品概要



背景

オーディオ機器向けDACチップは、オーディオ機器の音質を決める最重要部品のひとつと言われており、ハイレゾリューション音源など高解像度の音源データから、情報量を最大限に引き出してアナログ変換することが要求されます。
ロームは、50年にわたるオーディオICの製品開発を基に、音源のもつ情報量をあますことなく引き出す「音質設計技術」を確立し、高音質サウンド・プロセッサICや高音質オーディオ用電源ICなど、音質にフォーカスした製品を開発してきました。中でも、「MUS-IC™」シリーズは、その性能が高く評価され、高音質オーディオ機器への採用が進んでいます。

概要

MUS-IC™ DACチップ「BD34301EKV-EVK-001」の開発コンセプト

「BD34301EKV」は、ロームが提供するオーディオICの最高峰「MUS-IC™」シリーズのDACチップとして、クラシック音楽の鑑賞で重要な音質性能である「空間の響き」「スケール感」「静寂性」を表現することに重きを置いて開発。独自の音質設計技術により、音質を決めるカギとなる信号処理回路において、音質を確認しながら回路を設計することで目標とする音質の表現に成功しました。同時に、オーディオデバイスの重要特性となる低雑音(SN比)と低歪率(THD+N特性)でも、業界最高クラスの性能(SN比:130dB、THD+N:-115dB)を達成しているため、高音質オーディオ機器にふさわしい性能を提供します。加えて、デジタル信号処理回路の主要機能である内蔵デジタルフィルタは、カスタマイズできる仕様にしており、オーディオ機器メーカーが求める理想の音作りに貢献します。


サンプル購入はこちら

    特長

    1.業界最高クラスの特性を達成し、クラシック音楽で求められる音質性能を実現

    「BD34301EKV」は、オーディオデバイスにおける優れた数値性能(SN比:130dB、THD+N:-115dB)を達成したうえで、数値性能に現れにくい音質性能を徹底的に高めています。例えば、「D/A変換回路」では、構成する各電流セグメントの電源インピーダンスを極限まで低減すると同時に配線のレイアウトを最適化したことで、各電流セグメントの動作タイミングを決めるクロックの遅延(誤差)を極限まで低減しました。また、「デジタル信号処理回路」の主要機能であるデジタルフィルタ(FIRフィルタ)では、微小信号でも忠実に信号処理できるように設計されており、デジタルフィルタの性能指標のひとつである阻止帯域減衰量で-150dB以下を達成しました。これらにより、音源のもつ情報量をあますことなく引き出し、クラシック音楽の鑑賞で重要な「空間の響き」「スケール感」「静寂性」をより感じる音質性能を実現しています。

    BD34301EKVの回路ブロック図と特徴

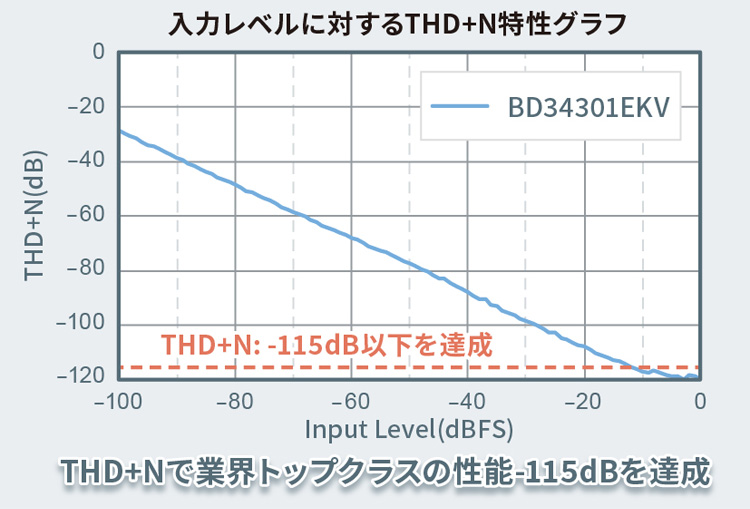

    入力レベルに対するTHD+N特性グラフ

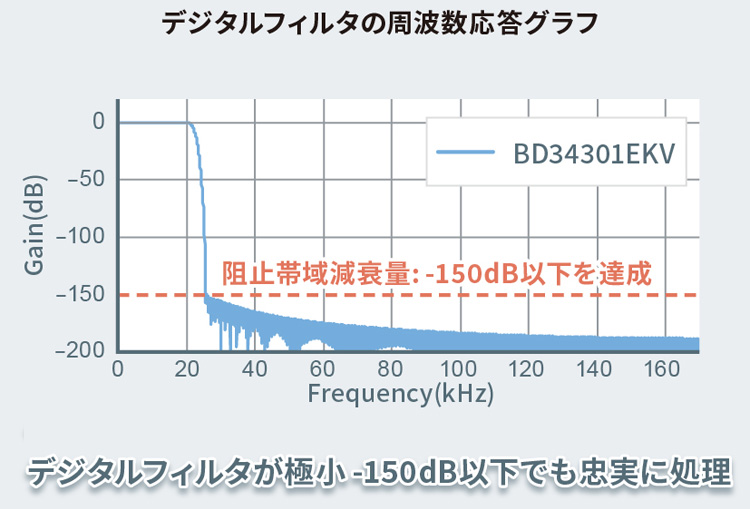

    デジタルフィルタの周波数応答グラフ

    2.デジタルフィルタのカスタマイズにより、オーディオ機器に合わせた音作りに貢献

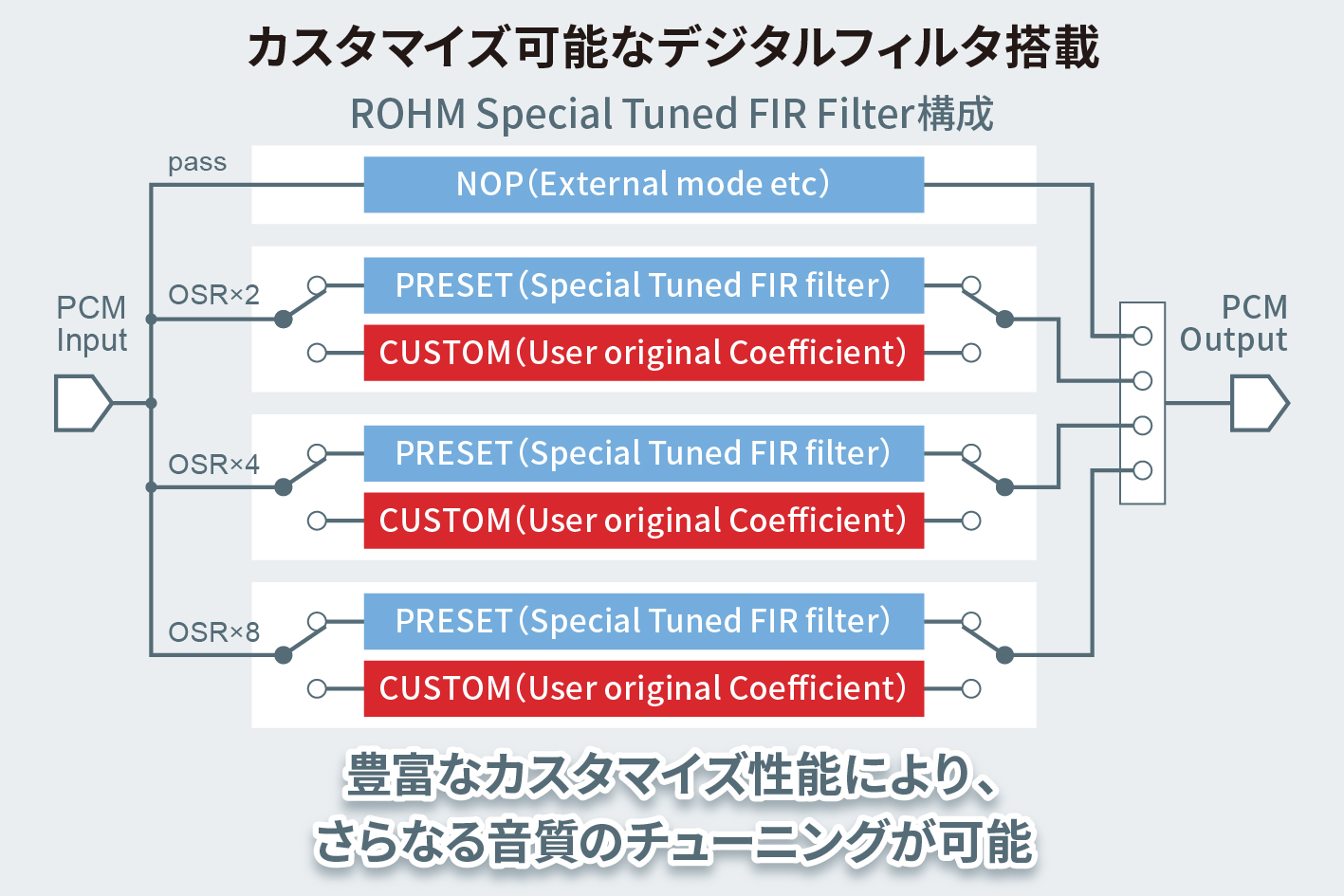

    カスタマイズ可能なデジタルフィルタ搭載

    「BD34301EKV」は、音質に影響するデジタル信号処理回路のデジタルフィルタ(FIRフィルタ)を、プリセット/カスタム/外部設定の中から選択することができます。またフィルタの演算係数とオーバーサンプリングレートもプログラム機能でカスタマイズ可能です。これらにより、独自のデジタルフィルタを構築し、オーディオ機器ごとに異なる音質チューニングを容易に実現できるため、開発工数の削減やメーカーが求める理想の音作りに貢献します。

    ・「MUS-IC™」は、ローム株式会社の商標または登録商標です。

    評価ボード


      • Evaluation Board
      • BD34301EKV-EVK-003
      • **This is a new version Evaluation Board. It is equipped with PCM9211 as a Digital audio Interface Receiver IC.**

        BD34301EKV(BD34301EKV-EVK-003) is a 32-bit Stereo Audio D/A Converter with ROHM original sound quality design, realizing excellent performance (SNR: 130 dB (Typ), THD+N: -115 dB (Typ)) suitable for high-end audio. Different type sound is realized by selecting 2 kinds of digital FIR filters (Sharp Roll-Off, Slow Roll-Off). PCM I/F supports up to 768 kHz and DSD I/F supports up to 22.4 MHz.
