小型ビデオデコーダ " ML86112 "

MIPI CSI-2 / LVTTL 出力 ビデオデコーダ
MIPI CSI-2 / LVTTL 出力 ビデオデコーダ ML86112

ML86112

アナログ映像信号をデジタル映像信号に変換する、車載向け小型ビデオデコーダLSIです。
インタフェース変換LSIとして利用可能なデバイスです。
ラピステクノロジー


車載SoC標準インタフェース対応
MIPI CSI-2 / LVTTL 出力
ビデオデコーダ ML86112
MIPI CSI-2 / LVTTL 出力 ビデオデコーダ ML86112

ML86112 3つの特長

特長.1

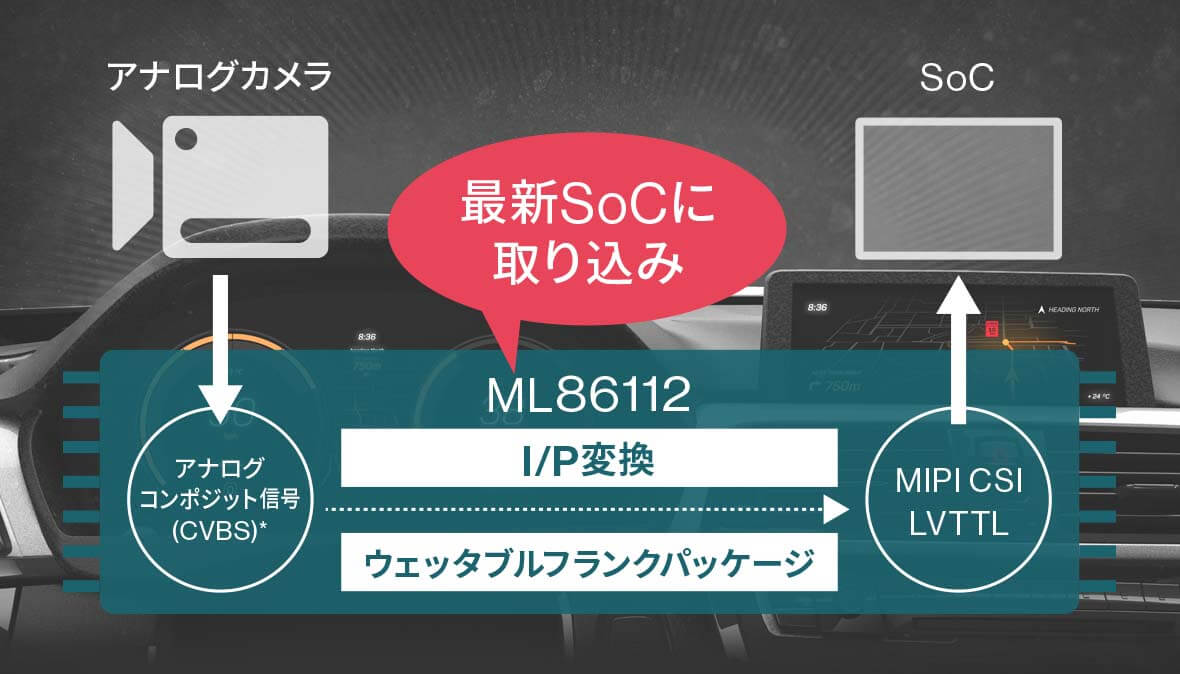

アナログ映像信号を最新SoCに取り込み可能

車載SoCインタフェースは、従来のLVTTL信号*に加え、MIPI CSI-2*が多く採用されています。
ML86112は2つの信号出力を備え、幅広いSoCへの接続を可能とします。
アナログ伝送カメラを容易にシステムへ接続できます。

用語説明

  • LVTTL :
    Low Voltage Transistor Transistor Logic : ML86112は、ITU-R BT.656のフォーマット信号を出力。
  • MIPI CSI-2 :
    Mobile Industry Processor Interface (MIPI) : カメラとホストプロセッサの間のインタフェース規格。
  • アナログコンポジット信号 (CVBS) :
    アナログコンポジット信号は同期信号、輝度信号、色信号を合成した映像信号。
アナログ映像信号を最新SoCに取り込み可能

特長.2

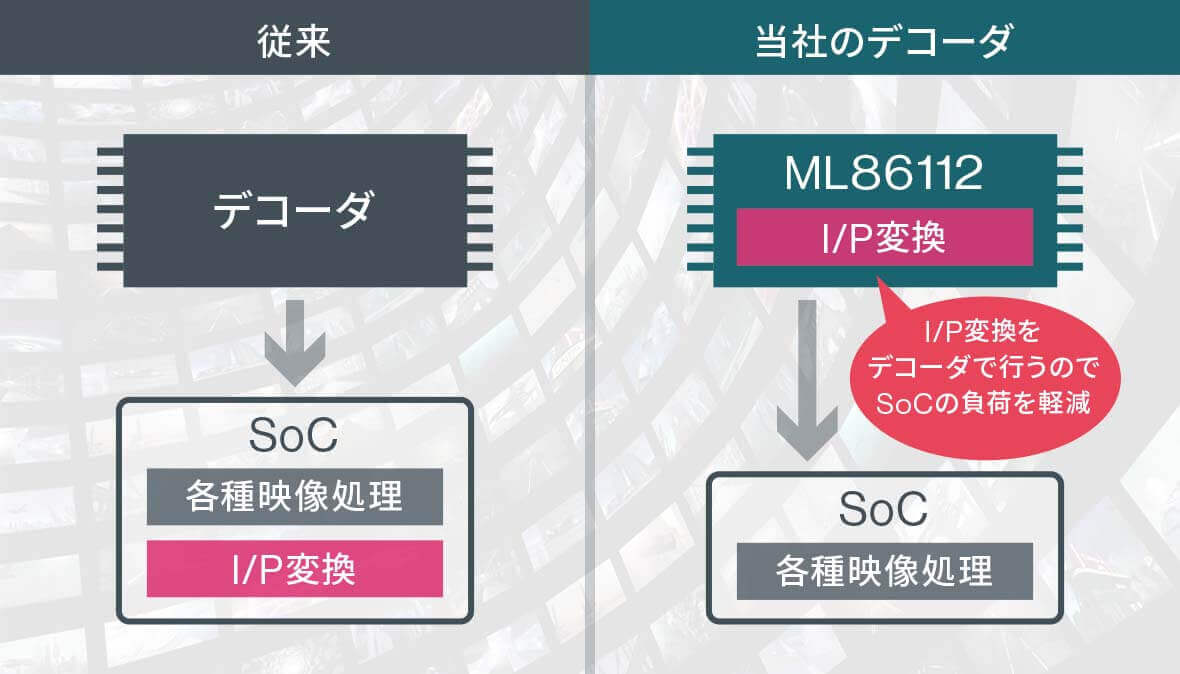

I/P変換機能内蔵によりSoCの負荷を軽減

アナログコンポジットビデオ信号を液晶モニタに表示する場合、映像信号をインタレース方式*からプログレッシブ方式*に変換が必要です。
ML86112のI/P変換機能により、プログレッシブ方式のデジタル映像信号を出力し、SoC負荷を軽減します。

用語説明

  • インタレース方式 :
    1枚の画像の横長に細かく分割し、その分割した画像を上から順に1つおきに走査する。1枚の画像を奇数番目を走査した画像と偶数番目に走査した画像2回に分け送る走査方式。
  • プログレッシブ方式 :
    1枚の画像を横長に細かく分割し、その分割した画像を上から順に走査し、順次送る走査方式。
I/P変換機能内蔵によりSoC負荷軽減

特長.3

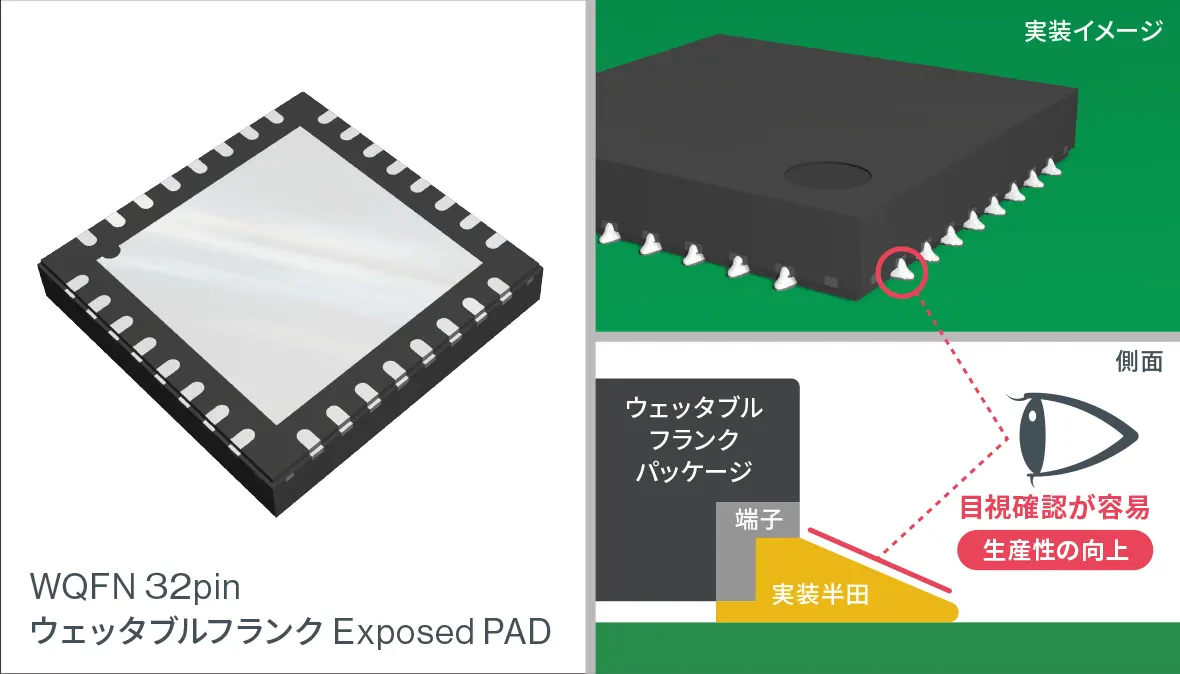

生産性が向上するウェッタブルフランクパッケージを採用

ML86112はウェッタブルフランクパッケージ採用しました。
パッケージ側面から電極の半田付け性を目視確認でき、組立品質の低下を防ぎます。
組立検査を目視から検査装置を導入することで生産性の向上も期待できます。

生産性が向上するウェッタブルフランクパッケージを採用

スペック

ML86112の特長

ML86112 WQFN32

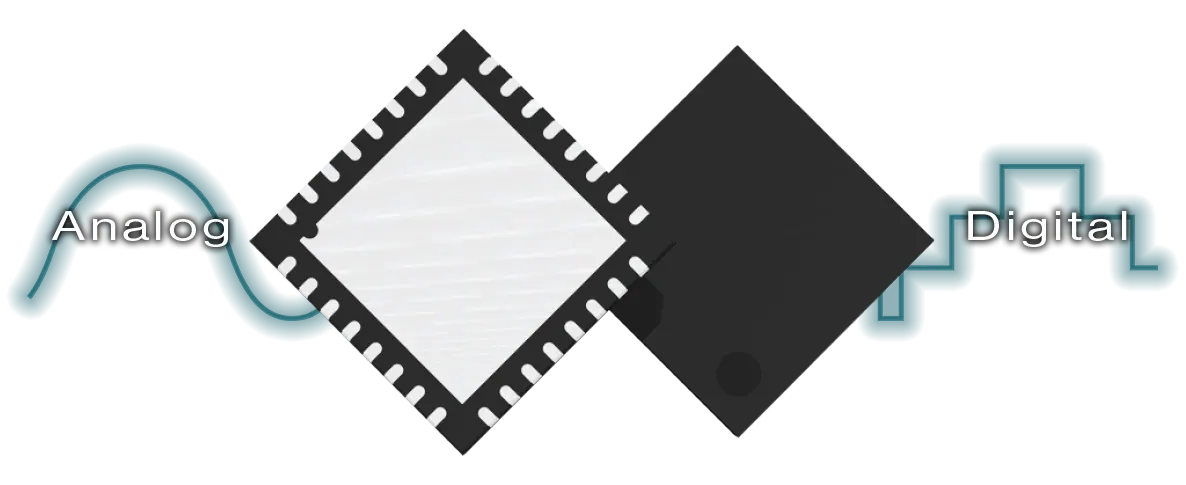

新製品ML86112は、アナログコンポジットビデオ信号をデジタル映像信号に変換する車載向け小型ビデオデコーダLSIです。
インタフェース変換LSIとして利用可能なデバイスです。

項目 仕様
アナログ映像入力 コンポジットビデオ信号 (NTSC / PAL)
デジタル映像出力 MIPI CSI-2 または LVTTL (BT.656)
I/P 変換機能 フィールド内補間
電源電圧 3.3V / 1.2V
動作温度(周囲温度) -40°C to +105°C
パッケージ WQFN 32pin 0.5pitch プラスチック
ウェッタブルフランク Exposed PAD (裏面GND)
  • 適用アプリケーション
  • ディスプレイオーディオ
  • カーナビゲーション
  • 適用アプリケーション
  • ディスプレイオーディオ
  • カーナビゲーション
ML86112 適用アプリケーション カーナビゲーション

評価キット

ML86112は評価キットをご用意しています。

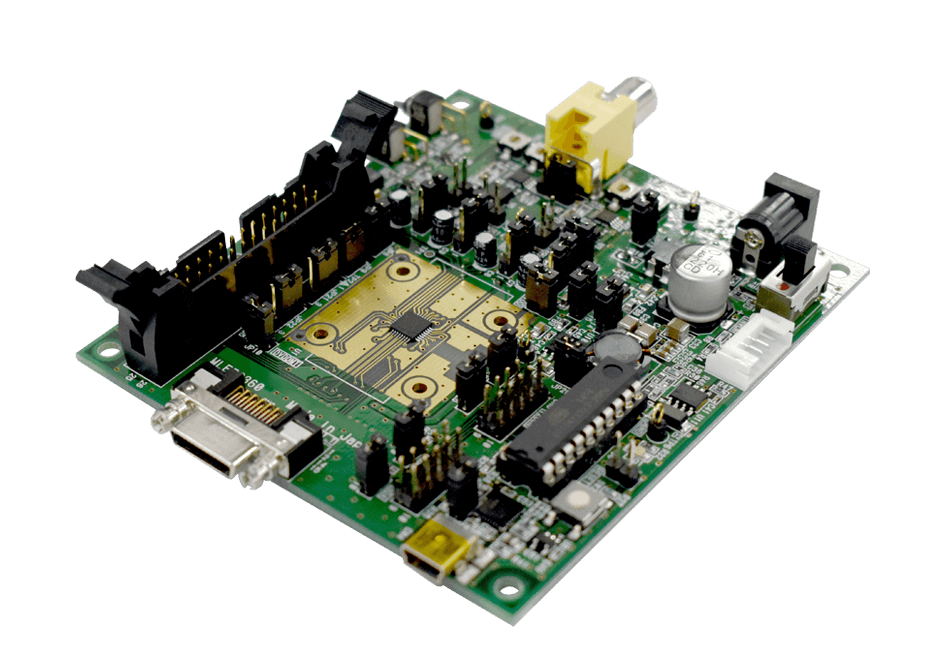

ML86112 評価キット

ML86112 評価キット
  • ML86112評価キットは以下を同梱いたします。
    • ML86112評価ボード
    • ユーザーズマニュアル
    • レジスタ設定ソフト

レジスタ設定ソフト

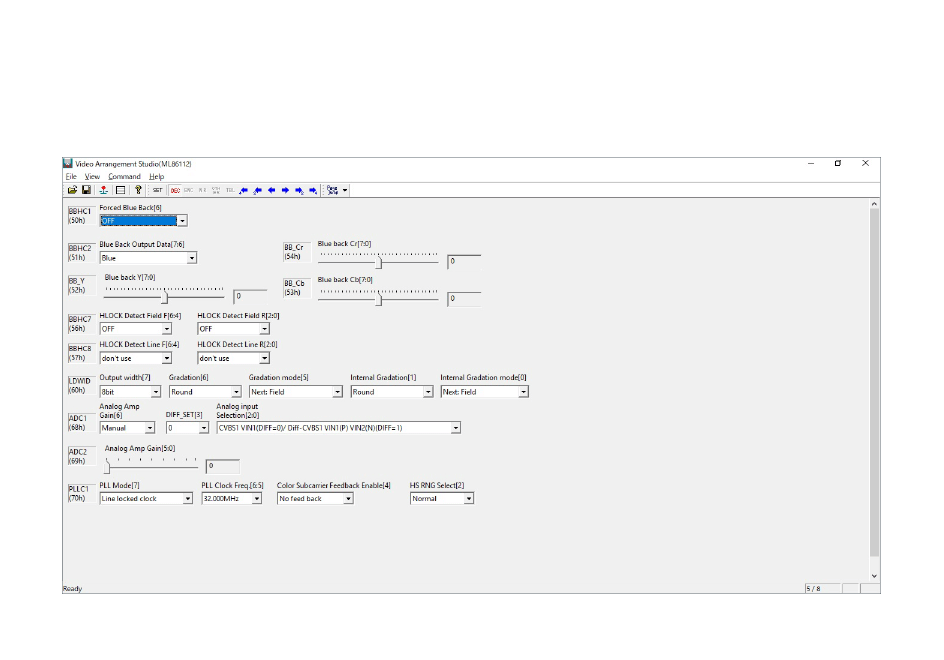

VA Studio

レジスタ設定ソフト VAStudio
  • ML86112の内部レジスタ設定を
    行うアプリケーションソフトです。
    PC (USBポート) からI2Cで評価ボードを制御します。

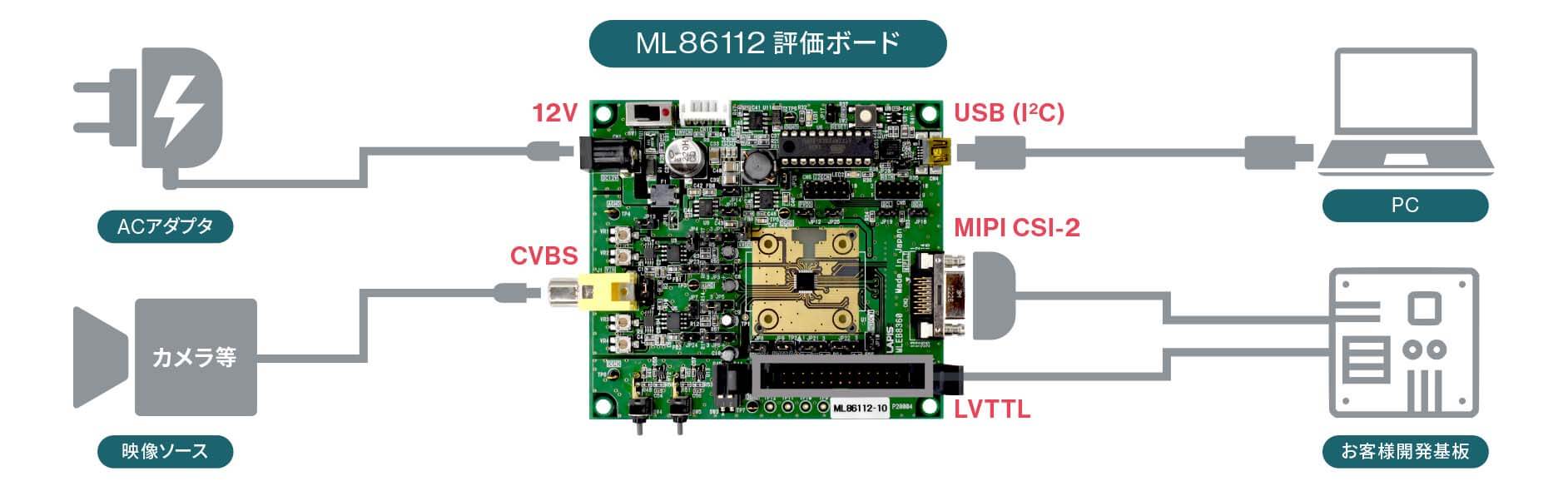

接続イメージ

ML86112評価ボード 接続イメージ

ラインアップ

SoC、パネル インタフェースに適合する様々なインタフェース変換LSIラインアップ
今後、MIPI CSI-2/DSIブリッジ、eDPブリッジに対応した商品をリリース予定

項目 品名 機能 特長 パッケージ
ビデオデコーダ ML86101A CVBS LVTTL CVBS入力、LVTTL出力デコーダ 48pin TQFP 0.5pitch
ML86112 CVBS MIPI CSI-2,LVTTL CVBS入力、MIPI CSI-2、LVTTL出力デコーダ 32pin WQFN 0.5pitch
ML86V7675 CVBS, Component LVTTL CVBS入力、Component、出力LVTTLデコーダ 64pin TQFP 0.5pitch
ビデオエンコーダ ML86640 LVTTL CVBS LVTTL入力、CVBS出力エンコーダ 48pin TQFP 0.5pitch
高解像度ビデオデコーダ 開発中ML86160 CVBS(SD/HD/FHD) MIPI CSI-2,LVTTL CVBS(SD/HD/FHD)入力,MIPI CSI-2/LVTTL出力,SD/HD/FHD伝送可能 36pin WQFN 0.5pitch
高解像度ビデオエンコーダ 開発中ML86660 MIPI CSI-2, LVTTL CVBS(SD/HD/FHD) MIPI CSI-2/ LVTTL入力,CVBS(SD/HD/FHD)出力、SD/HD/FHD伝送可能 40pin WQFN 0.5pitch
ビデオインタフェース 開発中ML86797 MIPI CSI-2/DSI LVDS MIPI CSI-2・DSI to LVDSブリッジ 64pin WQFN 0.5pitch
開発中ML86798 MIPI CSI-2・DSI eDP, MIPI DSI → MIPI CSI-2 MIPI CSI-2・DSI to eDPブリッジ 64pin TQFP 0.5pitch
開発中ML86799 LVDS eDP LVDS to eDPブリッジ 64pin WQFN 0.5pitch
