RFS60TZ6S
650V 60A, TO-247-2L, 超ソフトリカバリータイプ, ウルトラファストリカバリダイオード
新規設計非推奨
RFS60TZ6S
650V 60A, TO-247-2L, 超ソフトリカバリータイプ, ウルトラファストリカバリダイオード
既存のお客様をサポートするために生産されている製品です。新規設計にこの製品は販売しておりません。
主な仕様
特性:
Configuration
Single
Package Code
TO-247-2L
Number of terminal
2
VRM[V]
650
Reverse Voltage VR[V]
650
Average Rectified Forward Current IO[A]
60
IFSM[A]
250
Forward Voltage VF(Max.)[V]
2.3
IF @ Forward Voltage [A]
60
Reverse Current IR(Max.)[mA]
0.01
VR @ Reverse Current [V]
650
trr(Max.)[ns]
55
IF @ trr [mA]
500
IR @ trr [A]
1
Tj[℃]
175
Storage Temperature (Min.)[°C]
-55
Storage Temperature (Max.)[°C]
175
Package Size [mm]
20.95x15.94 (t=5.22)
特長:
- 超高速trr / 超ソフトリカバリータイプ
- 超低逆回復損失
- 高電流耐量
製品概要
製品動画
背景

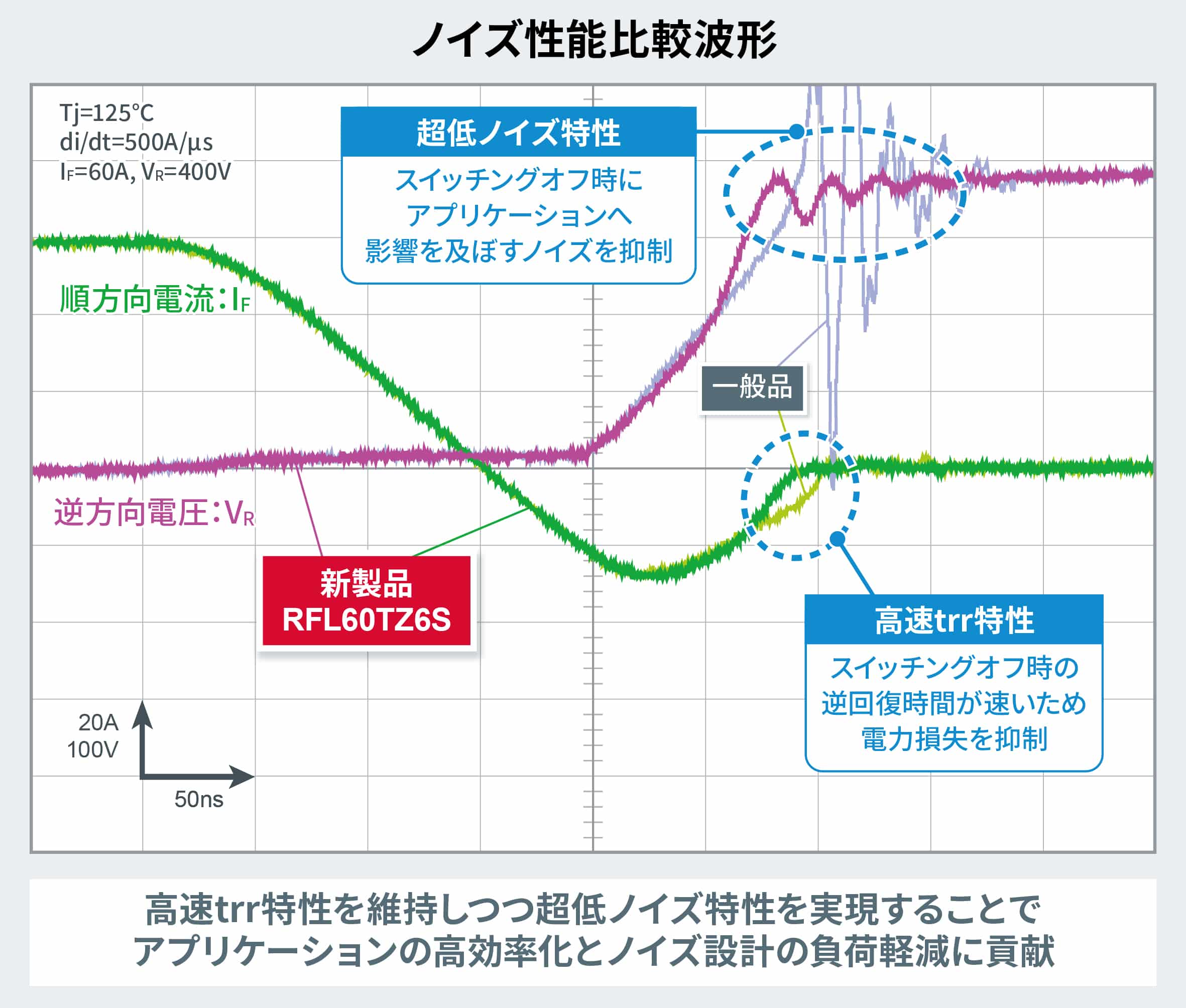

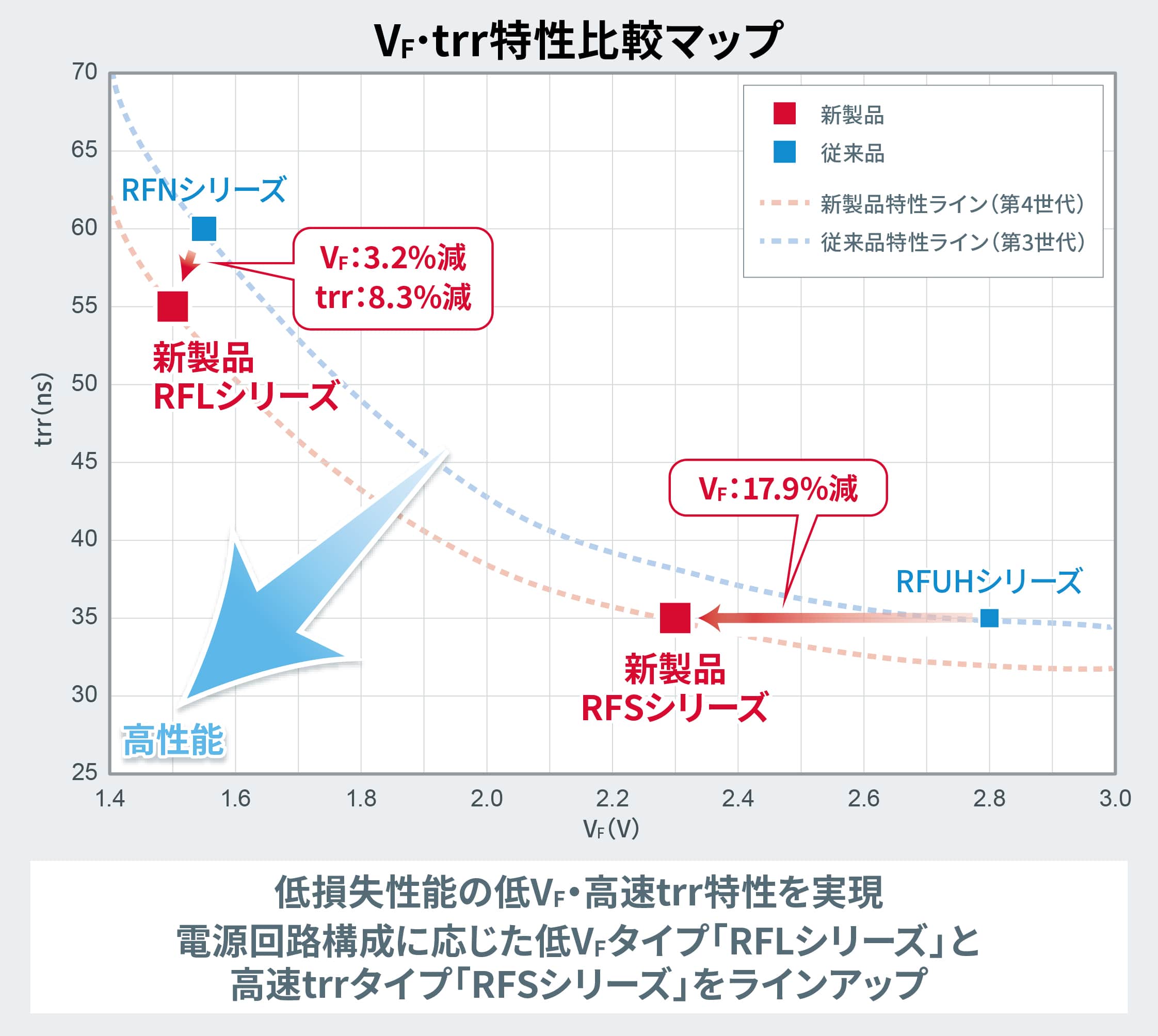

近年、世界的な電力消費量の増大に対して、電力の有効活用が求められています。その中でも消費電力の大きな白物家電や、EV充電ステーションなどの産業機器では電源回路における高効率化はもちろんのこと、ノイズ対策の設計負荷軽減も求められています。こうした中でロームは、より効率よく動作できる低VF特性とスイッチングオフ時の損失が少なくなる高速trr特性を両立、かつスイッチングオフ時の超低ノイズ特性を実現した新製品を開発しました。
対象アプリケーション
・エアコン、洗濯機、冷蔵庫などのPFC（Power Factor Correction）回路
・EV充電ステーションなどの2次側整流回路
・工作ロボット、コンプレッサーなどのインバータ回路
・サーバー、基地局電源など各種電源機器

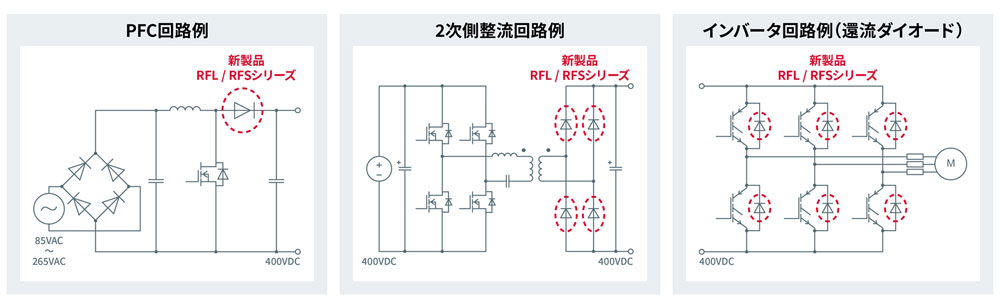

回路構成（トポロジー）例
トポロジーセレクション
電源回路を設計する際、アプリケーションによって入力電圧や出力電圧、電力、絶縁の有無などが異なるため、要求仕様にマッチした回路構成（トポロジー）を選択する必要があります。
ロームでは、各種トポロジーに対して最適なデバイスを示したトポロジーセレクションページを用意しています。
https://www.rohm.co.jp/topology
