Bluetooth 5対応 nRF52シリーズ 搭載 Bluetooth® low energy モジュール

  • ロングレンジで距離4倍
    方位検出機能搭載

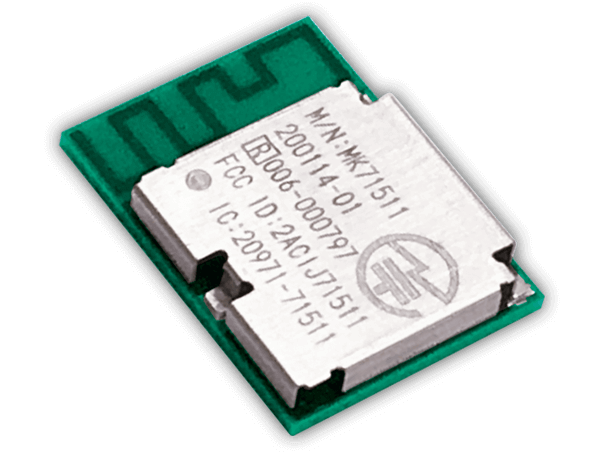

    Bluetooth 5対応モジュール MK71511

    MK71511

    モジュール

    メモリ容量豊富
    Bluetooth メッシュも対応

    Bluetooth 5対応モジュール MK71521

    MK71521

    モジュール

  • 小型で場所を取らず
    初期の評価に最適!

    Bluetooth 5対応モジュール 評価キット MK715x1EK1

    MK715x1EK1

    小型簡易タイプ
    評価キット

    Arduino Uno R3の
    各種シールドが使える！

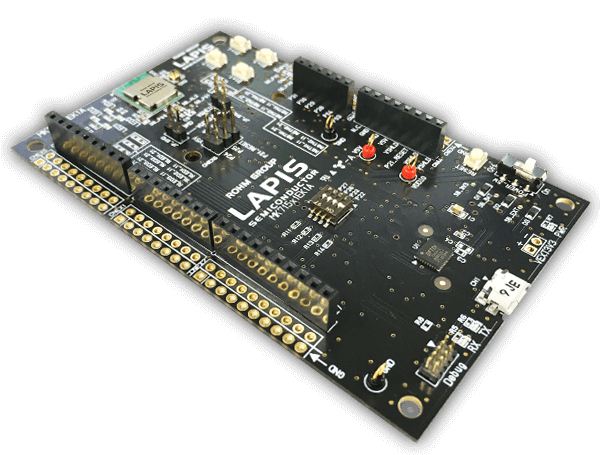

    Bluetooth 5対応モジュール 評価キット MK715x1EK1A

    MK715x1EK1A

    Arduinoピン互換タイプ
    評価キット

LAPIS TECHNOLOGY™

Bluetooth 5対応 nRF52シリーズ 搭載
Bluetooth® low energy
モジュール

MK71511 / MK71521EK1A   3つの特長

特長.1産業機器搭載に適合

長期間の使用を想定した高信頼性設計

産業機器に搭載することを考慮し、長期間の使用を想定した高信頼性設計を行っています。

特長. 2安価な2層基板へ実装可能

基板コスト低減

2層基板で全入出力信号線32本の引き出しとモジュールの小型化を両立した独自のパッド構造になっています。
これによりモジュールを搭載する基板のコスト低減ができます。

特長.3ソフトウェア 書き込み出荷サービス

ソフトウェア 書き込み出荷サービス

お客様が開発したソフトウェアをモジュールへ書き込み出荷します。
ご要望がございましたら、受注条件等詳細を営業担当までお問い合わせください。

Bluetooth5で拡がるアプリケーション

データ転送

DATA TRANSFER

データ転送
スポーツ & フィットネス

スポーツ & フィットネス

歩数、運動や活動の記録用に身体に着けるフィットネストラッカーやスマートウォッチなどのウェアラブル製品にBluetooth技術は使われています。

ヘルス & ウェルネス

ヘルス & ウェルネス

血圧計や心電計など家庭での健康管理や医療現場での業務効率化など、上質な医療サービスの提供にBluetooth技術は貢献しています。

PC周辺機器 & アクセサリ

PC周辺機器 & アクセサリ

今は普通の光景となっているパソコンのキーボードとマウスの無線化にBluetooth技術が大きく貢献しています。

位置情報サービス

LOCATION SERVICE

位置情報サービス
POI 情報

POI 情報

POI (Point Of Interest) ビーコンは店舗ではやくから利用されていますが、今後、スマートビルディング、スマートインダストリー、スマートシティで人の利便性の向上に向けBluetooth技術が注目されています。

探し物発見

探し物発見

鍵や財布等の貴重品の紛失対策にBluetooth タグの利用者が増えています。タグが付いている物を見失ったら、スマートフォンのアプリを起動して見つけることができます。

資産追跡

資産追跡

倉庫の人や設備、病院の患者や医療機器等、人や物のトラッキングを行うリアルタイム位置情報システム (RTLS) にBluetooth技術が積極的に採用されています。

道案内

道案内

空港や駅、美術館からスタジアムまで、GPSでの対応が難しい屋内や施設内の道案内にBluetoothの屋内測位システム (IPS) は貢献しています。

デバイスネットワーク

DEVICE NETWORK

デバイスネットワーク
制御システム

制御システム

スマートビルディングやスマートインダストリーにおける高度な照明ソリューション等、数多の制御システムのワイヤレス通信プラットフォームとしてBluetooth meshネットワークの採用が拡大しています。

監視システム

監視システム

Bluetoothのワイヤレスセンサーネットワーク (WSN) で照明、温度、湿度、在室状況を監視し、監視結果に基づいて設備の適切な管理をおこなうことで従業員の生産性向上やビルの運営コスト低減に貢献します。

オートメーションシステム

オートメーションシステム

ビルや工場のHVAC (暖房・換気・空調)、照明、セキュリティ等のオートメーション化にBluetooth技術が採用され、省エネや運転コスト削減に貢献しています。

概要

「MK71511 / MK71521」は、業界シェア No.1のNordic製 nRF52シリーズチップを搭載。
LSI開発経験を活かし、お客様の開発をサポート致します。

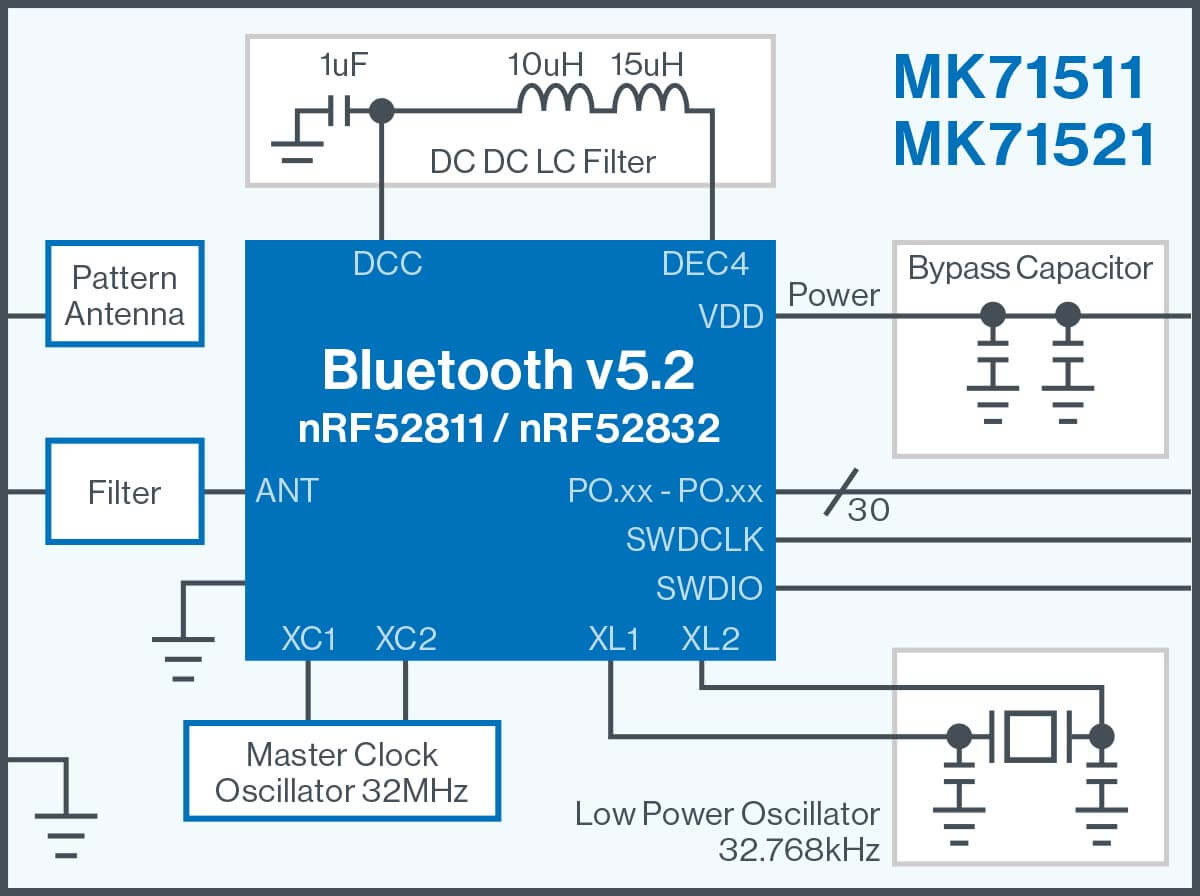

MK71511 / MK71521

MK71511 / MK71521

オールインワンで周辺回路を全て内蔵。
消費電流を気にされる方にお勧めです。

MK71511A / MK71521A

MK71511A / MK71521A

水晶振動子 非搭載で少しでも安価に。
消費電流よりもコストを重視される方にお勧めです。

ネット商社ですぐに購入できる！

  • corestaff
  • chip1stop

3分でわかる！
Bluetooth low energy モジュール
MK71511 / MK71521

3分でわかる！
Bluetooth low energy モジュール
MK71511 / MK71521

02:52
  • Bluetooth v5.2 PHY コンポーネント取得済み
  • QDID : 146733 (MK71511 / MK71511A)
    146740 (MK71521 / MK71521A)
  • 各国電波認証取得済
  • 日本 : 006-000797 (MK71511) / 006-000799 (MK71511A)
    006-000798 (MK71521) / 006-000800 (MK71521A)
  • FCC : 2ACIJ71511 (MK71511 / MK71511A)
    2ACIJ71521 (MK71521 / MK71521A)
  • ISED : 20971-71511 (MK71511 / MK71511A)
    20971-71521 (MK71521 / MK71521A)
  • CE (RED : Radio Equipment Directive) : EN300 328 V2.2.2

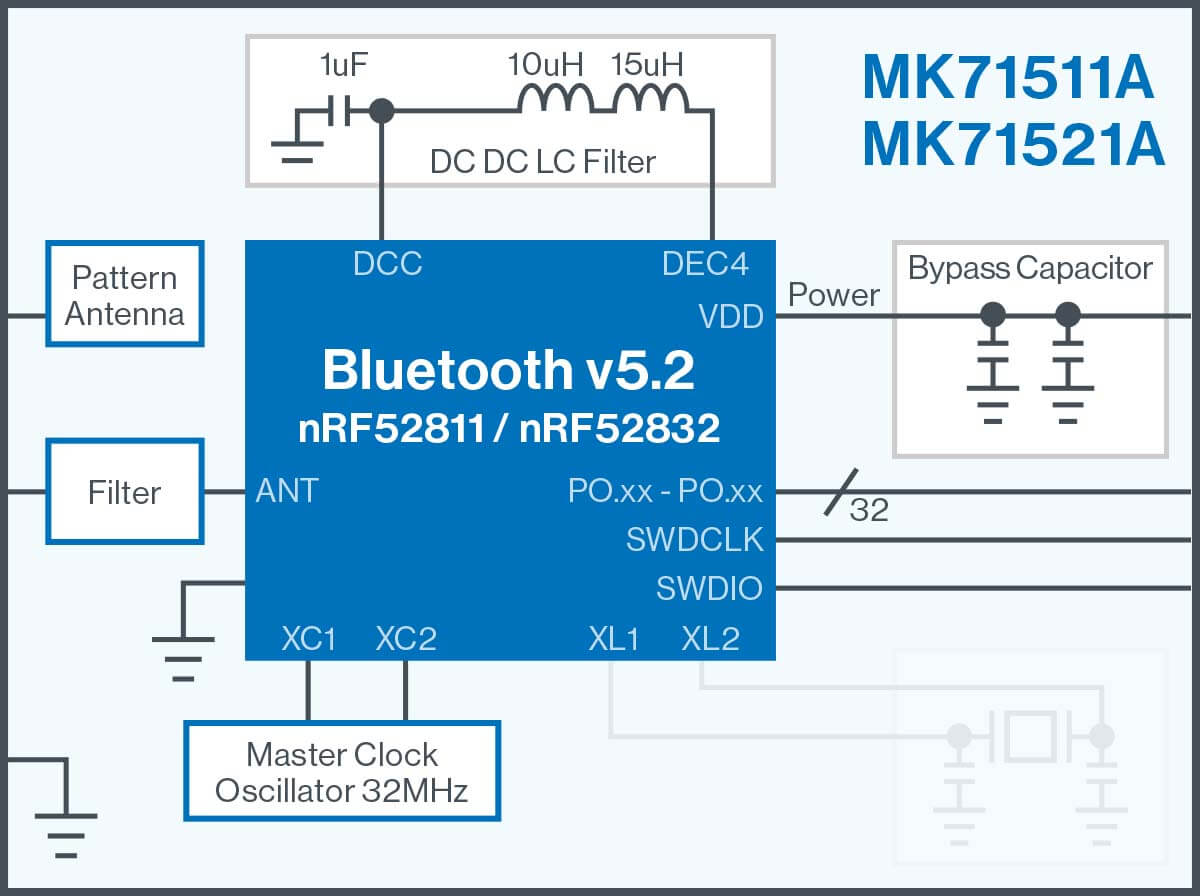

  • オールインワン モジュール
  • DCDC調整回路搭載
  • Low Power Clock 内蔵 (MK71511 / MK71521のみ)
  • 電源用バイパスコンデンサ搭載
  • 業界シェア No.1 Bluetooth 5 Chipを搭載
  • MK71511 / MK71511A : nRF52811 (Nordic Semiconductor)
  • MK71521 / MK71521A : nRF52832 (Nordic Semiconductor)
  • 強力なコアCPU
  • MK71511 / MK71511A : Arm® Cortex®-M4 Processor (64MHz)
  • MK71521 / MK71521A : Arm® Cortex®-M4 Processor with FPU (64MHz)
  • Bluetooth v5.2 PHY コンポーネント取得済み
  • QDID : 146733 (MK71511 / MK71511A)
    146740 (MK71521 / MK71521A)
  • 各国電波認証取得済
  • 日本 : 006-000797 (MK71511) / 006-000799 (MK71511A)
    006-000798 (MK71521) / 006-000800 (MK71521A)
  • FCC : 2ACIJ71511 (MK71511 / MK71511A)
    2ACIJ71521 (MK71521 / MK71521A)
  • ISED : 20971-71511 (MK71511 / MK71511A)
    20971-71521 (MK71521 / MK71521A)
  • CE (RED : Radio Equipment Directive) : EN300 328 V2.2.2
  • オールインワン モジュール
  • DCDC調整回路搭載
  • Low Power Clock 内蔵 (MK71511 / MK71521のみ)
  • 電源用バイパスコンデンサ搭載
  • 業界シェア No.1 Bluetooth 5 Chipを搭載
  • MK71511 / MK71511A : nRF52811 (Nordic Semiconductor)
  • MK71521 / MK71521A : nRF52832 (Nordic Semiconductor)
  • 強力なコアCPU
  • MK71511 / MK71511A : Arm® Cortex®-M4 Processor (64MHz)
  • MK71521 / MK71521A : Arm® Cortex®-M4 Processor with FPU (64MHz)

選定にあたって

選定サービス

選定サービスのご利用のお客様は、下記お問い合わせシートをお送りください。
弊社エンジニアから【推奨ハードウェア】【推奨SoftDevice】【参考サンプルソフト】などのご提案をいたします。

お問い合わせシート

選定サービスのご利用のお客様は、お問い合わせシートをダウンロード、ご記入の上、こちらからメールに添付してお送りください。
内容確認の上、後日当社より回答をご連絡いたします。
尚、メールを送信した時点で、当社プライバシーポリシーの各条件に同意したものとみなします。

選定サービスのご利用には、当社プライバシーポリシー各条件の同意が必要です。

1.ハードウェアの選定

項目 基本仕様の比較
形名 MK 71511 MK 71511A MK 71521 MK 71521A
Bluetooth認証 v5.2
搭載チップ nRF52811 (Nordic Semiconductor) nRF52832 (Nordic Semiconductor)

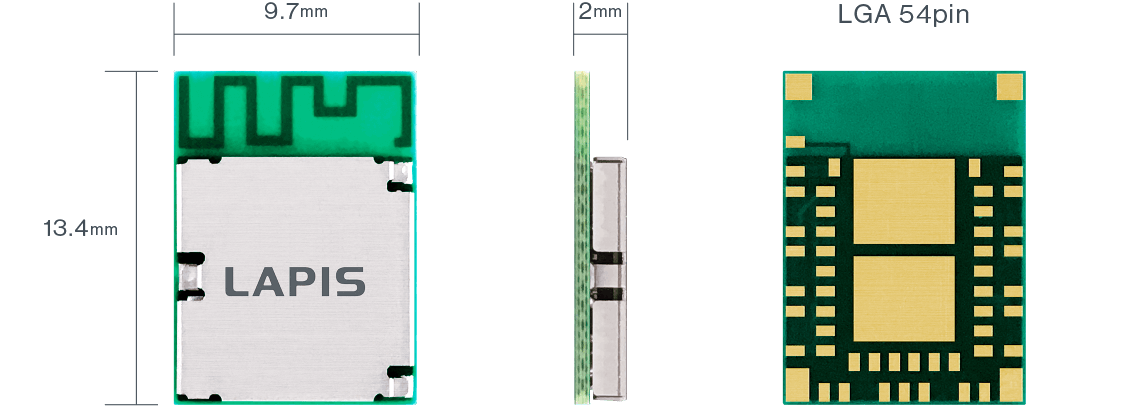

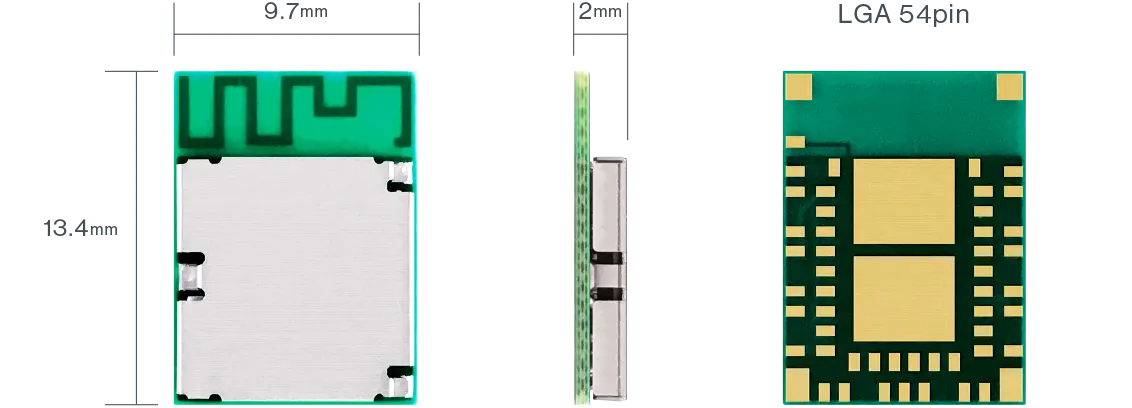

モジュール サイズ 9.7mm(W) × 13.4mm(H) × 2.0mm(D)
パッケージ 54pin LGA ピンコンパチ
コアCPU Arm Cortex-M4 Processor
64MHz		 Arm Cortex-M4 Processor with FPU
64MHz
Flash 容量 192KB 512KB
RAM 容量 24KB 64KB
最大出力 +4dBm
受信感度 (1Mbps) -97dBm -96dBm
水晶 振動子 32MHz & 32.768kHz 32MHz 32MHz & 32.768kHz 32MHz
項目 インターフェースの比較
形名 MK 71511 MK 71511A MK 71521 MK 71521A
GPIO 30 32 30 32
SPI 2ch (Master/Slave) 3ch (Master/Slave)
UART 1 (to 1,000kbps)
I2C 1ch (Master/Slave) 2ch (Master/Slave)
I2S   2ch (Master/Slave)
PWM 4ch 3 × 4ch
ADC 8ch (12bit、200kHz)
NFC   ✔

2.ソフトウェアの選定

項目 Nordic Semiconductor 提供 プロトコルの比較
形名 MK71511 / MK71511A MK71521 / MK71521A
SoftDevice S140 (v7.0.1) S112 (v7.0.1) S113 (v7.0.1) S132 (v7.0.1) S112 (v7.0.1) S113 (v7.0.1)
Bluetooth認証 v5.1 (2020年4月現在)
2M PHY ✔ ✔ ✔ ✔ ✔ ✔
LE Secure Connections ✔
Privacy 1.2
長距離伝送 ✔
拡張アドバタイズ ✔     ✔
接続形式 20 4 (peripheral) 4 (peripheral) 20 4 (peripheral) 4 (peripheral)
LE Data Packet Length Extension ✔   ✔ ✔   ✔
Mesh マルチプロトコル   TBD TBD ✔ ✔ ✔
Direction Finding
(方向探知機能)
Flash 使用量* 156 KB 100 KB 112 KB 152 KB 100 KB 112 KB
RAM 使用量* 7.2 KB 5.2 KB 5.9 KB 7.0 KB 5.2 KB 5.9 KB

* : Flash / RAMの使用量は最小構成の場合の値です。

開発フロー

「MK71511 / MK71521」を使った開発の流れをステップに分けて紹介しています。
役立つ情報が満載です。是非開発時の参考にしてください。

1. 評価・検討フロー

2. ハードウェア開発フロー

3. ソフトウェア開発フロー

4. 認証関連フロー

5. 量産製造フロー

1. 評価・検討フロー PDFをDL

2. ハードウェア開発フロー PDFをDL

3. ソフトウェア開発フロー PDFをDL

4. 認証関連フロー PDFをDL

5. 量産製造フロー PDFをDL

開発パートナー企業のご案内

お客様の無線製品開発にあたり、 ロームは各種企業と連携を進めています。
ソフトウェア開発 / 電波法認証 / Bluetooth認証

ソフトウェア開発

  会社 概要 所在地 TEL / FAX WEB
サイト
アーズ株式会社 アーズ株式会社 無線機器向け組込みソフトウェア開発、モバイルアプリケーション (Android / iOS)、Webアプリケーション開発、クラウドシステム構築 (GCP / AWS) など広範囲の対応が可能です。
15年以上の無線・IoTシステム構築の経験をもとに、システム提案・設計やハードウェアも含めたシステム試作なども短期に行うことができます。
  • 〒221-0052
    横浜市神奈川区栄町5-1 横浜クリエーションスクエア13F
 TEL : 045-440-1123
FAX : 045-440-1106
WEB
株式会社カトム 株式会社カトム
八王子事業所		 「One Stop Solution」
ソフトウェアとハードウェア両面からお客様の課題を解決いたします。
開発はもとより、コンサル・提案、及び保守までの広範囲に対応いたします。		 〒192-0085
東京都八王子市中町5-1 八王子中町ビル5F		 TEL : 042-624-6664
FAX : 042-624-7474
WEB
株式会社コア 株式会社コア
関西カンパニー		 当社グループは、1969年の創立以来、独立系・全国ネットのICT企業集団として顧客本位なサービス提供を行うことを基本に、幅広い業種、業務への事業を展開してまいりました。
BLEを筆頭とする近距離無線通信のノウハウも持ち、デバイス間連携を必要とするシステム開発実績を豊富に所持しております。
組込み技術の豊富な経験とノウハウを活かし、センサデバイスからクラウド、ユーザインタフェース(スマートフォンアプリ) まで一気通貫したシステムを提案・開発・ソリューション提供をする事で、お客様の本当に実現したい事を形にします。		 〒552-0007
大阪市港区弁天1丁目2番1-1100号 (大阪ベイタワーオフィス11階)		 TEL : 06-6568-9450
FAX : 06-6568-9654
WEB

認証取得

  会社 概要 所在地 TEL / FAX WEB
サイト
SGS Japan SGS Japan
北山田試験所		 SGSジャパン(株)では無線機器の試験・認証 (各国法規制 (CE / FCC / ISED / 電波法認証)、Bluetoothデバイスのロゴ認証など) をお客様へワンストップで提供差し上げています。
また、無線機のアンテナ放射特性試験を実施できますので各認証申請の要求資料としてお使いいただけます。		 〒224-0021
神奈川県横浜市都筑区北山田3丁目5番地23号		 TEL : 050-1780-7880
WEB
TUV Rheinland Japan TUV Rheinland Japan
新横浜本社		 テュフ ラインランド ジャパンは、公認機関 (NB) として欧州無線指令、また通信認証機関 (TCB) としてFCC適合試験、認可の発行を行っています。IoT分野においても、Wi-Fi、Bluetooth 、ZigBee、LoRa、Sigfoxなどの試験・認証を行っています。
Bluetooth SIGから認定されたBQTFとして、現在BQCが3名在席し、横浜のBluetooth試験ラボで試験・認証業務を行っております。
BQTF : Bluetooth Qualification Test Facility
BQC : Bluetooth Qualification Consultant		 〒222-0033
横浜市港北区新横浜 3-19-5 新横浜第二センタービル		 TEL : 045-470-1860
FAX : 045-473-5221
WEB

評価キット

評価キットには小型簡易タイプの「評価キット Mini」と市販のArduino Uno R3シールドが使用できるArduinoピン互換タイプの「評価キット」の2種類。
ARM用デバックプローブ「J-Link LITE」を同梱したPlusバージョンもラインアップ。

小型簡易タイプ
評価キット

Bluetooth 5対応モジュール 評価キット MK715x1EK1

MK71511EK1 評価キットMini
MK71521EK1 評価キットMini

Arduinoピン互換タイプ
評価キット

Bluetooth 5対応モジュール 評価キット MK715x1EK1A

MK71511EK1A 評価キット
MK71521EK1A 評価キット

3分でわかる！
Bluetooth low energy モジュール
MK715x1EK1A評価キット / MK715x1EK1評価キットMini
製品紹介編

3分でわかる！
Bluetooth low energy モジュール
MK715x1EK1A評価キット / MK715x1EK1評価キットMini
製品紹介編

02:40

3分でわかる！
Bluetooth low energy モジュール
MK715x1EK1A評価キット / MK715x1EK1評価キットMini
通信デモ編

3分でわかる！
Bluetooth low energy モジュール
MK715x1EK1A評価キット / MK715x1EK1評価キットMini
通信デモ編

03:12

3分でわかる！
Bluetooth low energy モジュール
MK715x1EK1A評価キット / MK715x1EK1評価キットMini
製品紹介編

02:40

3分でわかる！
Bluetooth low energy モジュール
MK715x1EK1A評価キット / MK715x1EK1評価キットMini
通信デモ編

03:12

評価キット ラインアップ


認証
規格		 評価ボード
外形		 評価キット
構成物		 備考 ネット
商社
在庫

MK71511EK1
  • Bluetooth Core Spec. v5.2
  • MK71511 Evaluation board(Mini type)

MK71511 Evaluation Kit Mini

MK71511EK1A
  • Bluetooth Core Spec. v5.2
  • MK71511 Evaluation board(Arduino pin compatible type)

MK71511 Evaluation Kit

MK71511EK1AP
  • Bluetooth Core Spec. v5.2
  • MK71511 Evaluation board(Arduino pin compatible type)
  • J-Link LITE
  • USB cable

MK71511 Evaluation Kit Plus

MK71511EK1P
  • Bluetooth Core Spec. v5.2
  • MK71511 Evaluation board(Mini type)
  • J-Link LITE
  • USB cable

MK71511 Evaluation Kit Mini Plus

MK71521EK1
  • Bluetooth Core Spec. v5.2
  • MK71521 Evaluation board(Mini type)

MK71521 Evaluation Kit Mini

MK71521EK1A
  • Bluetooth Core Spec. v5.2
  • MK71521 Evaluation board(Arduino pin compatible type)

MK71521 Evaluation Kit

MK71521EK1AP
  • Bluetooth Core Spec. v5.2
  • MK71521 Evaluation board(Arduino pin compatible type)
  • J-Link LITE
  • USB cable

MK71521 Evaluation Kit Plus

MK71521EK1P
  • Bluetooth Core Spec. v5.2
  • MK71521 Evaluation board(Mini type)
  • J-Link LITE
  • USB cable

MK71521 Evaluation Kit Mini Plus

Nordic 開発情報   Nordic Semiconductor提供のWebサイトを始め、Info-Center (ドキュメント関連)、Developer Zone (技術サポートWeb&開発者コミュニティ) などから、nRF52x開発に必要な情報・ツール・サポートを得ることができます。

インフォセンター

インフォセンター

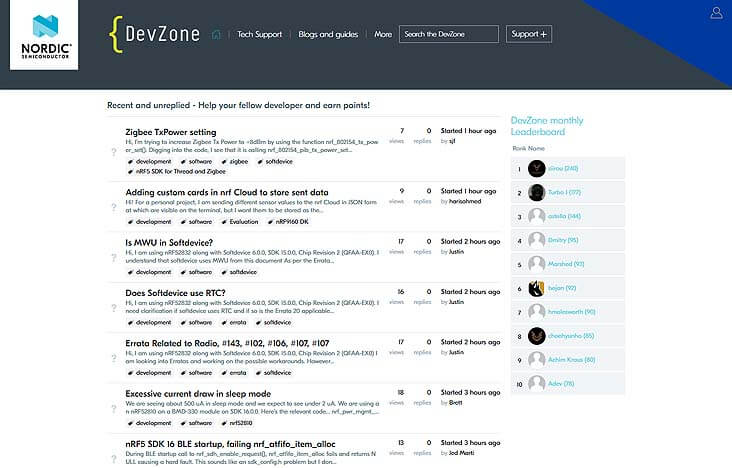

技術サポートWeb & 開発者コミュニティ

技術サポートWeb & 開発者コミュニティ

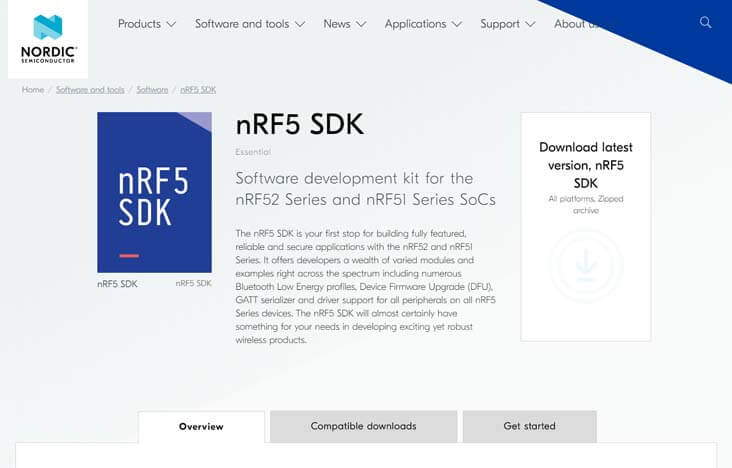

nRF5 SDK
