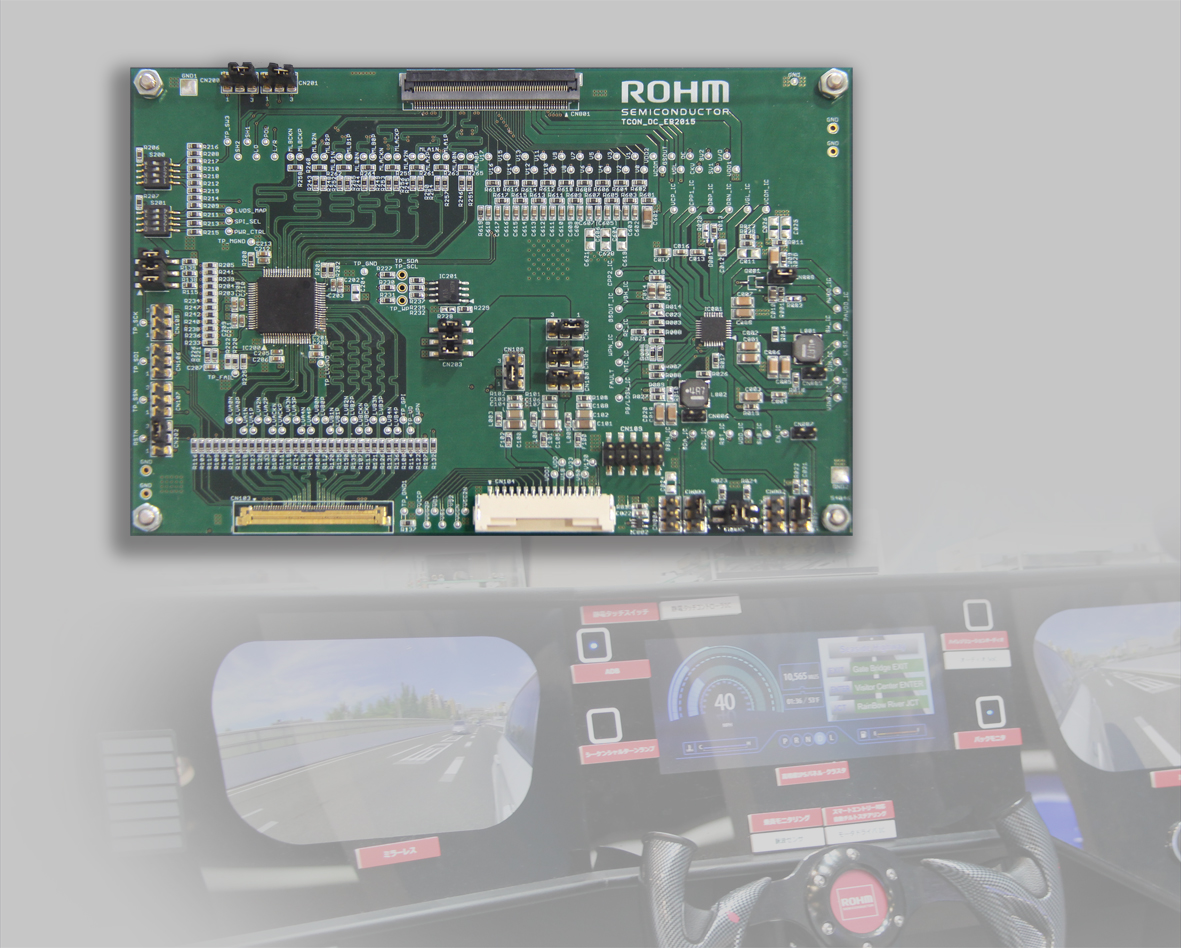

自動車のクラスタやナビゲーション、サイドミラーなどで採用が進むHD/FHDクラス高精細液晶パネルを駆動、制御を行うチップセットです。パネルを駆動するゲートドライバ、ソースドライバ、タイミングコントローラにそれらを動作させるパワーマネジメントIC、ガンマ補正ICで構成されています。従来カスタムによる部品構成が主流であった車載向け液晶パネルにおいて、きわめて簡単に高精細パネルモジュールを構築することが可能となりました。
チップセットとして、幅広い仕様をカバーできるよう開発しているため、さまざまなHD/FHDクラスの高精細液晶パネルを構築することが可能です。また、タイミングコントローラには、Fail検出回路を搭載しており、チップセットの動作検証を行うことができます。 さらに、パワーマネジメントICの各出力設定は、IC内レジスタ値の書き換えだけで簡単に変更可能です。これらにより、基板の共通設計化・開発工数の削減に大きく貢献します。
BU90AL211-Mは、車載LCDパネル向けタイミングコントローラです。 FHDクラスの解像度までサポートしており、LVDS Dual入力/mini-LVDS Single出力に対応しています。 機能安全技術として、周辺ICとの接続性を確認するフェイル検出機能やOSD (On Screen Display) 機能を搭載しています。
BU90AL210-Mは、車載LCDパネル向けタイミングコントローラです。 3Kクラスの解像度までサポートしており、LVDS Dula入力/mini-LVDS Dual出力に対応しています。 機能安全技術として、周辺ICとの接続性を確認するフェイル検出機能やOSD (On Screen Display) 機能を搭載しています。
ML9882は、1440/1284/1278/1260/1200/1080/1026/1020出力切り替え可能な TFT LCDパネル用ソースドライバです。 本ドライバはRGB画素に256階調 (8ビット) の電圧レベルを出力します。出力電圧範囲 (ダイナミックレンジ) は、7.6Vから14.2Vと広い電圧範囲をカバーすることが可能です。 8×3 (RGB) ビットの信号の転送には、RSDS及びmini-LVDSインターフェースを採用することでEMIレベルの低減をすることができます。
ML9873は、車載用小型~中型TFTパネルを駆動する、960出力 2値出力のTFTゲートドライバです。
BM81810MUV-Mは、液晶パネルを使用するカーナビ、車載用パネル、及びインストルーメントパネル向けのパワーマネジメントICです。 このICは、液晶パネル駆動に必要なVCOM電圧・SOURCE電圧・GATE電圧・LOGIC電圧の電力供給に加えてパルス変調 (GPM) 機能を有しています。 さらに、このICは、シーケンスと出力電圧設定保持のために、内蔵EEPROMを備えています。
チップセットを構成する各ICには、想定される故障モードを相互に検出するための機能が盛り込まれています。 液晶ドライバの破壊や剥離、液晶への入力信号などの情報を随時確認、フィードバックし、チップセットとして補完的にパネルの不具合を検出可能です。 機能安全を導入したことで、スピードメーターやサイドミラーの液晶パネル化で懸念される重大な事故の未然防止に貢献します。
高精細液晶パネル向け機能安全導入車載チップセットを開発
車載向け高精細液晶パネル用チップセット (PDF:384KB)
車載向け高精細液晶パネル用チップセット以外にも独自の技術を活かしてお客様のニーズに沿った製品開発を進めるとともに、さらなる製品シリーズの拡充に努めてまいります。
車載向け高精細液晶パネル用チップセット
製品概要
自動車のクラスタやナビゲーション、サイドミラーなどで採用が進むHD/FHDクラス高精細液晶パネルを駆動、制御を行うチップセットです。パネルを駆動するゲートドライバ、ソースドライバ、タイミングコントローラにそれらを動作させるパワーマネジメントIC、ガンマ補正ICで構成されています。従来カスタムによる部品構成が主流であった車載向け液晶パネルにおいて、きわめて簡単に高精細パネルモジュールを構築することが可能となりました。
製品説明資料ダウンロード(PDF: 842KB)
チップセット構成
【チップセット構成】
チップセットとして、幅広い仕様をカバーできるよう開発しているため、さまざまなHD/FHDクラスの高精細液晶パネルを構築することが可能です。また、タイミングコントローラには、Fail検出回路を搭載しており、チップセットの動作検証を行うことができます。
さらに、パワーマネジメントICの各出力設定は、IC内レジスタ値の書き換えだけで簡単に変更可能です。これらにより、基板の共通設計化・開発工数の削減に大きく貢献します。
(1280×720)
(1920×720)
(1920×1080)
(2880×1080)
コントローラ
ドライバ
制御
車載LCDパネル向けタイミングコントローラIC BU90AL211-M
■ 概要
BU90AL211-Mは、車載LCDパネル向けタイミングコントローラです。
FHDクラスの解像度までサポートしており、LVDS Dual入力/mini-LVDS Single出力に対応しています。
機能安全技術として、周辺ICとの接続性を確認するフェイル検出機能やOSD (On Screen Display) 機能を搭載しています。
■ 特長
車載LCDパネル向けタイミングコントローラIC BU90AL210-M
■ 概要
BU90AL210-Mは、車載LCDパネル向けタイミングコントローラです。
3Kクラスの解像度までサポートしており、LVDS Dula入力/mini-LVDS Dual出力に対応しています。
機能安全技術として、周辺ICとの接続性を確認するフェイル検出機能やOSD (On Screen Display) 機能を搭載しています。
■ 特長
ドライバ
駆動
TFT液晶パネル用1440出力ソースドライバ ML9882
■ 概要
ML9882は、1440/1284/1278/1260/1200/1080/1026/1020出力切り替え可能な TFT LCDパネル用ソースドライバです。
本ドライバはRGB画素に256階調 (8ビット) の電圧レベルを出力します。出力電圧範囲 (ダイナミックレンジ) は、7.6Vから14.2Vと広い電圧範囲をカバーすることが可能です。
8×3 (RGB) ビットの信号の転送には、RSDS及びmini-LVDSインターフェースを採用することでEMIレベルの低減をすることができます。
■ 特長
データ転送クロック周波数: fmax =85MHz
データ転送クロック周波数: fmax=300MHz
ドライバ
駆動
TFT液晶パネル用 960出力ゲートドライバ ML9873
■ 概要
ML9873は、車載用小型~中型TFTパネルを駆動する、960出力 2値出力のTFTゲートドライバです。
■ 特長
:ML9873-01:アライメントマーク標準仕様版
TFT液晶パネル用 1440出力ソースドライバ ML9872
■ 概要
ML9882は、1440/1284/1278/1260/1200/1080/1026/1020出力切り替え可能な TFT LCDパネル用ソースドライバです。
本ドライバはRGB画素に256階調 (8ビット) の電圧レベルを出力します。出力電圧範囲 (ダイナミックレンジ) は、7.6Vから14.2Vと広い電圧範囲をカバーすることが可能です。
8×3 (RGB) ビットの信号の転送には、RSDS及びmini-LVDSインターフェースを採用することでEMIレベルの低減をすることができます。
■ 特長
データ転送クロック周波数: fmax=85MHz
データ転送クロック周波数: fmax=300MHz
電源IC
車載パネル向けパワーマネージメントIC BM81810MUV-M
■ 概要
BM81810MUV-Mは、液晶パネルを使用するカーナビ、車載用パネル、及びインストルーメントパネル向けのパワーマネジメントICです。
このICは、液晶パネル駆動に必要なVCOM電圧・SOURCE電圧・GATE電圧・LOGIC電圧の電力供給に加えてパルス変調 (GPM) 機能を有しています。
さらに、このICは、シーケンスと出力電圧設定保持のために、内蔵EEPROMを備えています。
■ 特長
特長:機能安全対応
チップセットを構成する各ICには、想定される故障モードを相互に検出するための機能が盛り込まれています。
液晶ドライバの破壊や剥離、液晶への入力信号などの情報を随時確認、フィードバックし、チップセットとして補完的にパネルの不具合を検出可能です。
機能安全を導入したことで、スピードメーターやサイドミラーの液晶パネル化で懸念される重大な事故の未然防止に貢献します。
不具合例
発生箇所
発生に関連
する各ICの
想定エラー
③内部レジスタ異常
ドライバ
⑤信号が来ない←T-CONが検出
⑥出力Low固定
ドライバ
関連情報
■ ニュース
高精細液晶パネル向け機能安全導入車載チップセットを開発
■ 新商品速報
車載向け高精細液晶パネル用チップセット (PDF:384KB)
車載向け高精細液晶パネル用チップセット以外にも独自の技術を活かしてお客様のニーズに沿った製品開発を進めるとともに、さらなる製品シリーズの拡充に努めてまいります。
