3軸加速度センサと3軸ジャイロスコープのコンボセンサ、KXG03を搭載したセンサモジュールです。
スマートフォン、ウェアラブルデバイス、ゲームコントローラでの動作感知、ドローンの安定飛行など、モーションセンシングに必須の機能を簡単に評価することができます。
センサ評価キットの購入
データシート
6軸コンボセンサ KXG03PDF形式: 2.45MBピンアウト/シールド情報
![回路図](/documents/11401/6050260/12-2.jpg/73c79f60-5e44-4f57-a331-a76b0058a56b?t=1522674788160)

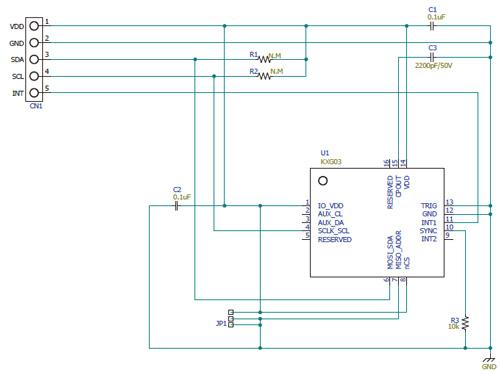

回路図
![基板レイアウト](/documents/11401/6050260/12-3.jpg/11103fd6-75d6-406b-ba98-6e4ed462b4a7?t=1522674788567)
基板レイアウト
ハードウェア設定
![ハードウェア設定](/documents/11401/3893834/1-4.jpg/27d844b8-ca87-4c28-b990-91e5858c55c8?t=1522173599677)
- I2Cのエリアにボードを挿入
- 電源電圧の設定(1.8 又は 3.0V)
