ショットキーバリアダイオード

[新製品] 200V耐圧ショットキーバリアダイオード RBxx8BM/NS200



RBxx8BM/NS200は、既に日本国内の車載市場で非常に高い実績を誇っている高温動作を可能にする超低IR SBD RBxx8シリーズの新製品です。今回、超低IR特性により、200Vの高耐圧化を実現。これまで車載で一般的に使用されていた整流ダイオードやファストリカバリーダイオード(以下、FRD)からの置き換えが可能になるため、VF特性を大幅に改善(従来FRD比約11%低減)することに成功しました。アプリケーションの低消費電力化に貢献するとともに、発熱の低減により小型パッケージでの設計が可能になるため省スペース化にも寄与します。

ニュースリリースはこちら

ローム製SBDのシリーズラインアップ

ローム製SBDのシリーズラインアップ

[新製品] RBxx8シリーズ

特長

  • 低IR特性のため、高温環境下での安定動作が可能
  • 低VF性で、機器の低消費電力化に貢献
  • 小型パッケージでの設計により、機器の省スペース化に寄与
  • 車載対応AEC-Q101準拠で高信頼性を確保

アプリケーション

  • エンジン、DC/DCコンバータ、ランプなどの車載システム
  • 産機インバータ
  • 各種電源機器

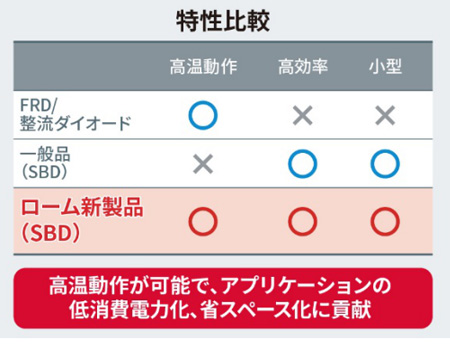

特性比較

パッケージ

TO-252

DPAK

TO-252 DPAK

サイズ:10066[3926]

TO-263S

D2PAK

TO-263S D2PAK

サイズ:131101[5240]

サイズ:mm表記。[]内はinch表記。

ラインアップ

RBQシリーズ

特長

  • 低IR特性により、高温環境下での安定動作が可能
  • 低IRかつ中VF特性でスイッチング電源に最適
  • VRM=45V/65V/100Vの3耐圧(電流:10~30A)の計45機種の豊富なラインアップ

アプリケーション

  • AC-DC/DC-DC回路 2次側整流
  • フリーホイール
  • 逆接保護

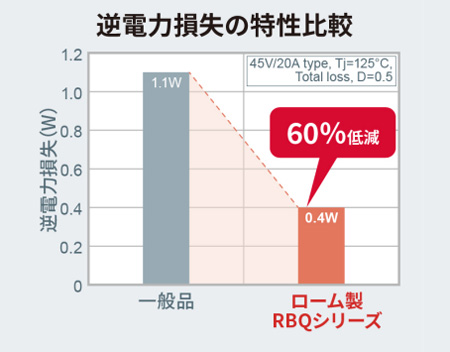

逆電流損失の特性比較

パッケージ

TO-252

DPAK

TO-252 DPAK

サイズ:10066[3926]

TO-263S

D2PAK

TO-263S D2PAK

サイズ:131101[5240]

TO-220FN

TO-220FN

サイズ:190100[7539]

開発中
TO-277

TO-277

サイズ:6443[2517]

サイズ:サイズmm表記。[]内はinch表記。

ラインアップ

RBRシリーズ

特長

  • 低VF特性により、小型化を実現
  • VRM=30V/40V/60Vの3耐圧(電流:1~40A)の計134機種の豊富なラインアップ

アプリケーション

  • AC-DC/DC-DC回路 2次側整流
  • フリーホイール
  • 逆接保護

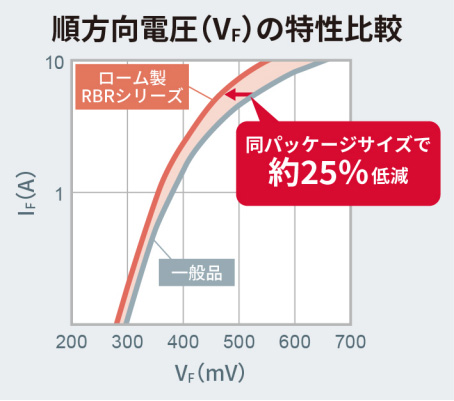

順方向電圧(V<sub>F</sub>)の特性比較

パッケージ

PMDE

PMDE

サイズ:2513[1005]

SOD-123FL

PMDU/SC-109B

SOD-123FL PMDU/SC-109B

サイズ:3516[1406]

SOD-128

PMDTM

SOD-128 PMDTM

サイズ:4725[1910]

DO-214AC

PMDS/SMA

DO-214AC PMDS/SMA

サイズ:5026[2010]

開発中
TO-277

TO-277

サイズ:6443[2517]

TO-252

DPAK

TO-252 DPAK

サイズ:10066[3926]

TO-263S

D2PAK

TO-263S D2PAK

サイズ:131101[5240]

TO-220FN

TO-220FN

サイズ:190100[7539]

サイズ:サイズmm表記。[]内はinch表記。

ラインアップ

RBSシリーズ

特長

  • 高精度プロセス導入により高効率化
  • 低IRを維持し、素子を改良し超低VFを実現
  • ミドルパワーパッケージでラインアップ

アプリケーション

  • 超低損失整流
  • 逆接保護
  • LCDバックライトなどのLEDドライバ回路外付け

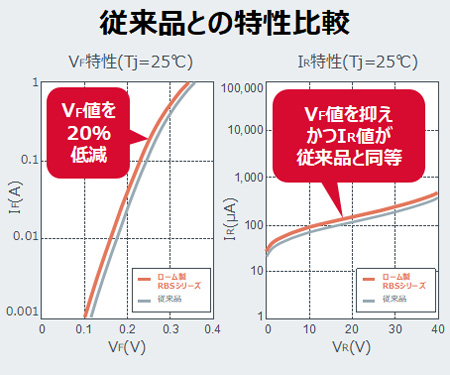

従来品との特性比較

パッケージ

SOD-123FL

PMDU/SC-109B

SOD-123FL PMDU/SC-109B

サイズ:3516[1406]

SOD-128

PMDTM

SOD-128 PMDTM

サイズ:4725[1910]



サイズ:サイズmm表記。[]内はinch表記。

ラインアップ
