業界初、2系統充電対応 バッテリー充電IC BD99954GW/MWV

「BD99954GW/MWV」は、1セルから4セルバッテリーを対象に、昇降圧制御により3.07Vから19.2Vの充電電圧を生成し、最先端USBPDシステムにも対応するバッテリー充電ICです。ローム独自の機能として、業界で始めて充電系統の2入力に対応しており、充電アダプタ判定機能も搭載したことで、マイコン制御なしに充電の切り替えが可能です。また、USB充電規格においてもUSBPDだけでなく、現在最も普及しているUSB BC1.2*1)もサポートしています。USB充電、ワイヤレス給電*2)、ACアダプタからの充電など、充電方式の同時実装を簡単に実現することで、利便性の高い充電環境構築に貢献します。

battery-charger_product

業界初、2系統充電対応で充電方式

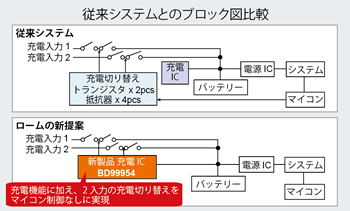

従来システムとのブロック図比較
2つの充電方式導入を容易にするために、業界で始めて充電系統2入力に対応しました。さらに、充電アダプタ判定機能を搭載したことで、マイコンレスで充電を切り替えることができます。充電系統2入力を個別に対応する場合に必要な外付け部品、トランジスタと抵抗器の搭載・調整(充電経路の切り替え、電流の逆流を防ぐ)が不要になるため、実装面積の削減はもちろん、設計負荷を大きく軽減することにも貢献します。

昇降圧制御で最先端USBPDシステムに対応

昇降圧制御により、5V~20V(USBPDの最大電圧)のどの電圧からでもバッテリー充電に必要な充電電圧を生成することができます。例えば、2セルバッテリー(=8.4V)の充電を行う際、20V入力時には降圧して8.4V充電を、5V入力時には昇圧して8.4V充電を行うことが可能です。
また、USB充電規格においてもUSBPDだけでなく、現在最も普及しているUSB BC1.2もサポートしているため、従来のUSB充電からUSBPD充電まで、幅広い充電方式に対応可能です。

製品ラインアップ

品番 対応
入力数
電源電圧
範囲
充電電圧
範囲
スイッチング
周波数
動作温度
範囲
パッケージ
BD99954GW 2ch 3.8~ 25V 3.07 ~ 19.2V 600 ~ 1200KHz -30 ~ 85℃ UCSP55M3C
2.6mm x 3.0mm x 0.62mm
BD99954MWV UQFN040V5050
5.0mm x 5.0mm x 1.0mm

アプリケーション例

■ノートPC ■タブレットPC ■スマートフォン
■モバイルバッテリー ■ワイヤレスオーディオ ■バッテリー搭載ディスプレイ
など100W以下で駆動するバッテリー搭載モバイル機器
