環境センサ

周囲の光・温度などの物理量をセンシングし、電気信号に変換します。 たとえば、機器内外を検知することにより、その環境に最適な機器の動作を引き出し、快適・安全・省エネに貢献します。

カラーセンサ

ロームのカラーセンサは、独自の赤外線除去技術と演算方式を駆使することで業界最高の赤外線除去特性を実現、赤外線の影響を従来品比1/10以下に低減しました。従来のカラーセンサでは、赤外線の影響を受けて正確な検知ができなかった暗い(透過率の低い)光学窓においても照度・色温度を精度よく検出することが可能です。照度だけでなく、色温度を検出することで、より自然に近い画像をディスプレイに出力することが可能となります。また、デジタルカメラ等において撮影時に色温度を取得し、撮影画像のクオリティを向上させることができます。

カラーセンサ
WSON008X2120

特長

  • 赤外線の影響をほとんど受けない
  • 光検出範囲が広い (0.005~40k lx)
  • 暗い光学窓下でも照度・色温度を精度よく検出可能

アプリケーション

  • スマートフォン
  • タブレット
  • ノートPC
  • 液晶TV
  • デジタルカメラ
  • ディスプレイ搭載機器

関連リンク

Read More

  • 分光感度特性比較
  • 暗い光学窓使用下における「色温度」検知比較

16bitシリアル出力タイプ デジタルカラーセンサIC

品名 電源電圧(V) λp(nm) 照度測定
範囲(lx)
高感度 赤外光カット I/F 動作温度
範囲(℃)
パッケージ
Red Green Blue Clear
NEW BH1745NUC 2.3~3.6 620 540 460 585 0~40,000 I2C -40
~+85
WSON008X2120

脈波センサIC

ロームの脈波センサICはセンサ部に脈波検出に最適な光学フィルタを搭載することで、赤外光・赤色光などの外乱光の影響を大幅に低減。屋外などでも高品質な脈波信号が取得可能です。
また、ロームが長年培ってきた光学センサの技術を駆使することで、センサ部の感度を大幅に向上。 輝度が小さい低VF LEDに対応することで昇圧回路など外付け回路を無くし低消費電力な脈波センサシステムを実現しました。
バッテリ容量に制限のあるウエアラブル機器などの長時間駆動に貢献します。

脈波センサIC
WLGA010V28
(2.8×2.8×0.9mm)

特長

  • 優れた外乱除去特性
  • 低VF LED対応
  • 低消費電力

アプリケーション

  • スマートフォン
  • ウエアラブル機器
  • タブレット
  • 腕時計

Read More

  • 脈拍測定結果 (安静時)
  • 消費電流比較 (安静時)

光学式脈波センサのしくみ

光学式脈波センサのしくみ

脈波センサIC

品名 アナログ電源電圧 IO電源電圧 赤色光カット 赤外線カット I/F 動作温度範囲 パッケージ
BH1790GLC 2.5~3.6V 1.7~3.6V I2C/SPI -20~+85℃ WLGA010V28
  • ☆:開発中

温度センサIC

ロームの温度センサICシリーズは、温度検出素子、定電流回路、高精度リファレンス電源電圧を1チップに内蔵。
わずらわしい回路設計の必要はありません。
携帯電話、タブレット、PC、液晶TV、ゲーム機などの温度検出が必要なあらゆる電子機器にご使用いただけます。

HVSOF5
HVSOF5

特長

(BD1020HFV)

(BDJxxxxシリーズ)

  • 検出温度範囲(-30℃~100℃)
  • 電源電圧範囲(2.4V~5.5V)
  • 小型パッケージ
  • リニア出力温度センサ
  • 温度感度(Typ.-8.2mV/℃)
  • 高精度(±1.5℃@Ta=30℃)
  • 低消費電流(Typ.4.0µA)
  • パワーダウン機能付サーモスタット
  • 温度センサアナログ出力内蔵
  • 低消費電流(Typ.7.5µA)

アプリケーション

  • 携帯電話
  • タブレット
  • オーディオシステム
  • DSC
  • DVC
アプリケーション

Read More

アナログ出力温度センサIC

品名 電源電圧(V) 温度精度(℃) 温度感度(mV/℃) 出力電圧(V)(Ta=30℃、Vli=3V) 消費電流(µA) 動作温度範囲(℃) パッケージ
Ta=30℃ Ta=-30、100℃
BD1020HFV 2.4~5.5 ±1.5 ±2.5 -8.2 1.3 4.0 -30~+100 HVSOF5

デジタル出力温度センサIC

品名 電源電圧(V) 温度精度(℃) 消費電流(µA) I/F 動作温度範囲(℃) パッケージ
Ta=-20~+85℃
NEW BH1900NUX 2.7~3.6 ±3.0 75 I2C -30~+95 VSON008X2030

低消費電流サーモスタット(温度スイッチ)出力温度センサIC

品名 電源電圧(V) 検出温度(℃) 検出温度精度(℃) 消費電流(動作時/パワーダウン)(µA) 出力形式 動作温度範囲(℃) パッケージ
形式 アクティブ
BDJxxx1HFVシリーズ 2.4~5.5 60、70、75、80、85、90 ±2.5 7.5/0.3 オープンドレイン H -30~+100 HVSOF5
BDJxxx0HFVシリーズ 55、60、65、70、80 L

照度センサIC

ロームの照度センサICシリーズは、暗がりから直射日光下までの広い範囲の照度測定が可能で、電子機器における液晶画面の輝度調整に使用する照度データを出力します。液晶画面の輝度を適切に調節することで、セットの低消費電力化や画面の視認性を向上させることができます。電流出力タイプとデジタル出力タイプで、様々なセットに対応できるラインアップを取り揃えています。

WSOF6
WSOF6

特長

  • 電流出力タイプ アナログ照度センサICシリーズ及び16bitシリアルタイプ
    デジタル照度センサICシリーズをラインアップ
  • 様々な光源下で使用可能
  • 光検出範囲が広い

アプリケーション

  • 携帯電話 (フィーチャーフォン)
  • タブレット
  • ノートPC
  • 液晶TV
  • デジタルカメラ
  • ディスプレイ搭載機器

Read More

ローム 照度センサIC

ローム 照度センサIC

電流出力タイプ アナログ照度センサIC

品名 電源電圧(V) 感度ばらつき(%) 照度測定範囲(lx) 高感度 赤外光カット I/F 動作温度範囲(℃) パッケージ
BH1603FVC 2.4~5.5 ±15 0~100,000 リニア電流
(Source)
-40~+85 WSOF6
BH1620FVC 2.4~5.5 ±15 0~100,000 リニア電流
(Source)
-40~+85 WSOF5
BH1680FVC 2.4~5.5 ±15 0~50,000 リニア電流
(Source)
-40~+85 WSOF5
NEW BH1682FVC 2.3~5.5 ±3µA 0~55,000 対数電流
(Source)
-40~+85 WSOF5

16bitシリアル出力タイプ デジタル照度センサIC

品名 電源電圧(V) 感度ばらつき(%) 照度測定範囲(lx) 高感度 赤外光カット I/F 動作温度範囲(℃) パッケージ
BH1721FVC 2.4~3.6 ±15 0~65,000 I2C -40~+85 WSOF5
BH1730FVC 2.4~3.6 ±15 0~65,000(1/128 lx step) I2C -40~+70 WSOF6
NEW BH1726NUC 2.3~3.6 ±15 0~30,000(1/512lx step) I2C -40~+85 WSON008X2120

3in1近接照度センサ

ロームの3in1近接照度センサは、赤外LEDと近接センサ、照度センサが一体型パッケージで構成されています。セットの低消費電力化や画面の視認性を向上させることができます。

特長

  • 一体型パッケージ
  • デジタル出力(I2Cインタフェース)

アプリケーション

  • スマートフォン、タブレット
  • デジタルカメラ

Read More

近接センサ動作原理

近接センサ動作原理

発光素子である赤外LED から出た光信号が対象物に反射、受光素子にて出力される。

赤外LED内蔵 照度・近接センサ

品名 電源電圧(V) 感度ばらつき(%) 照度測定範囲(lx) 高感度 赤外光カット I/F 動作温度範囲(℃) パッケージ
RPR-0521RS 2.5~3.6 ±40 0~43,000 I2C -25~+85 SON

赤外線イメージセンサ

ラピスセミコンダクタの赤外線イメージセンサは、手軽に熱画像や温度分布が得られる、 中解像度(2,000画素)のセンサです。サーモパイル方式により、ペルチェ冷却不要で省エネに貢献します。 半導体技術、MEMSマイクロマシーニングで製造し、高感度、高集積化を実現しています。 また、汎用ロジック回路をワンチップに混載可能で、お客様の部品コスト削減にも貢献します。

特長

  • 2K画素IRイメージセンサ
  • 非冷却方式で小型化、低消費電力
  • MEMS+CMOS技術を融合し、日産自動車と共同開発

アプリケーション

  • HEMS、BEMS
  • セキュリティ、見守り
  • 非接触温度測定
  • ゲーム、モーションセンシング

Read More

赤外線(IR)センサ

品名 機能概要 ピクセル 測定範囲(℃) 温度精度(℃) 出力タイプ 読み出し速度 電源電圧(V) 温度分解能(レンズ無し)(℃) パッケージ
ML8540 2K画素サーモパイル型IRイメージセンサ PKG品 48列×47行2256画素 -30~300(可変) 0.5 アナログ 6FPS 4.5~5.5 -30~+85 C-QFN24

両極検出ホールIC

両極検出タイプはS極 N極に関わらず磁界を検出すると出力をON(アクティブLow)するタイプです。 両極検出に使用する磁石はS極、N極を限定しないためマーキングなどの管理が省略できます。 また、両極検出(極性判別用出力)ホールICは、S極検出用とN極検出用の2つの出力をもっているため磁界の極性の判別ができます。

HVSOF5
HVSOF5

特長

  • 多彩な感度ラインアップ
  • 多彩なパッケージラインアップ
  • S極/N極の判別可能(両極判別タイプ)

アプリケーション

  • タブレット
  • スマートフォン

Read More

両極検出ホールIC S極でもN極でも磁界を検出すると、出力がON(アクティブLow)します

品名 電源電圧(V) 動作磁束
密度(mT)
パルス
駆動
周期(ms)
消費電流
(平均)(µA)
出力形式 動作温度
範囲(℃)
パッケージ(mm)
S極 N極
NEW BU52092GWZ 1.65~3.6 +2.4 -2.4 50 4.4 CMOS Output -40~+85 UCSP35L1
(0.8×0.8)H=Max.0.4
BU52011HFV 1.65~3.3 +3.0 -3.0 50 5 CMOS出力 -40~+85 HVSOF5
BU52061NVX 1.65~3.6 +3.3 -3.3 50 4 CMOS出力 -40~+85 SSON004X1216
BU52055GWZ 1.65~3.6 +4.1 -4.1 50 5 CMOS出力 -40~+85 UCSP35L1
(0.8×0.8)H=0.35
BU52054GWZ 1.65~3.6 +6.3 -6.3 50 5 CMOS出力 -40~+85 UCSP35L1
(0.8×0.8)H=0.35
BD7411G 4.5~5.5 +3.4 -3.4 2.0
(mA)
CMOS出力 -40~+85 SSOP5
NEW BU52095GWZ 1.65~3.6 +9.5 -9.5 50 4.4 CMOS出力 -40~+85 UCSP35L1
(0.8×0.8)H=Max.0.4
NEW BU52097GWZ 1.65~3.6 +15.0 -15.0 50 4.4 CMOS出力 -40~+85 UCSP35L1
(0.8×0.8)H=Max.0.4
NEW BU52098GWZ 1.65~3.6 +24.0 -24.0 50 4.4 CMOS出力 -40~+85 UCSP35L1
(0.8×0.8)H=Max.0.4

両極検出(極性判別用出力)ホールIC S極検出とN極検出用の2つの出力を持ち、極性の判別が行えます

品名 電源
電圧(V)
動作磁束
密度(mT)
パルス
駆動
周期(ms)
消費
電流
(平均)
(µA)
出力形式 動作温度
範囲(℃)
パッケージ
(mm)
S極 N極
NEW BU52272NUZ 1.65~3.6 +2.4 -2.4 50 4.4 CMOS出力
(2出力:S極、N極)
-40~+85 VSON04Z1114A
(1.1×1.4)H=Max.0.4
BU52014HFV 1.65~3.3 +3.0 -3.0 50 5 CMOS出力
(2出力:S極、N極)
-40~+85 HVSOF5
BU52058GWZ 1.65~3.6 +3.0 -3.0 50 5 CMOS出力
(2出力:S極、N極)
-40~+85 UCSP35L1
(0.8×0.8)
H=0.35
NEW BU52273NUZ 1.65~3.6 +4.1 -4.1 50 4.4 CMOS出力
(2出力:S極、N極)
-40~+85 VSON04Z1114A
(1.1×1.4)H=Max.0.4
NEW BU52274NUZ 1.65~3.6 +6.3 -6.3 50 4.4 CMOS出力
(2出力:S極、N極)
-40~+85 VSON04Z1114A
(1.1×1.4)H=Max.0.4
BU52075GWZ 1.65~3.6 +9.5 -9.5 50 5 CMOS出力(2出力:S極、N極) -40~+85 UCSP35L1
(0.8×0.8)
H=0.35
BU52077GWZ 1.65~3.6 +15.0 -15.0 50 5 CMOS出力(2出力:S極、N極) -40~+85 UCSP35L1
(0.8×0.8)
H=0.35
BU52177GXZ 1.65~3.6 +15.0 -15.0 50 5 CMOS出力(2出力:S極、N極) -40~+85 XCSP30L1
(0.65×0.65)
H=0.33
BU52078GWZ 1.65~3.6 +24.0 -24.0 50 5 CMOS出力(2出力:S極、N極) -40~+85 UCSP35L1
(0.8×0.8)
H=0.35

単極検出ホールIC

単極検出ホールICは、S極のみ、またはN極のみの磁界を検出するタイプです。
磁界を検出すると出力をON(アクティブLow)します。
両極検出に比べ検出磁界とは逆の極性の磁気ノイズが発生するような場合に最適です。

HVSOF5
HVSOF5

特長

  • 単極検出
  • 低消費電力

アプリケーション

  • タブレット
  • スマートフォン

Read More

単極検出ホールIC S極のみ、またはN極のみの磁界を検出できます

品名 電源電圧(V) 動作磁束密度(mT) パルス駆動周期(ms) 消費電流
(平均)
(µA)
出力形式 動作温度範囲(℃) パッケージ(mm)
S極 N極
BU52012HFV 1.65~3.6 +3.0 50 3.5 CMOS出力 -40~+85 HVSOF5
BU52013HFV 1.65~3.3 -3.0 50 3.5 CMOS出力 -40~+85 HVSOF5
BU52069GWZ 1.65~3.3 -3.0 50 3.5 CMOS出力 -40~+85 UCSP35L1
(0.8×0.8)
H=Max.0.4

交番磁界検出ホールIC

交番検出ホールICはS極からN極、N極からS極への磁界の変化を検出します。磁界の変化を検出するので磁界の強さによらずに磁界の変化を安定して検出できます。(出力パルスのDutyが一定になります)メニュー選択用などのインタフェースとしてホイールキーやトラックボール間に最適です。

HVSOF5
HVSOF5

特長

  • 高速検出
  • 2センサ内蔵(BU52742GUL)

アプリケーション

  • ホイールキー
  • トラックボール

Read More

低速動作/高速動作

交番磁界検出ホールIC 極性の変化を検出できます。
(N極からS極の変化で出力は High→Low、S極からN極の変化で出力は Low→High)

品名 電源電圧(V) 動作磁束
密度(mT)
パルス駆動
周期(ms)
動作周波数(kHz) 消費電流
(平均)
(µA)
出力
形式
動作温度
範囲(℃)
パッケージ
S極 N極
BU52040HFV 1.65~3.3 +3.0 -3.0 0.5 200 CMOS出力 -40~+85 HVSOF5

透過型フォトインタラプタセレクション

透過型フォトインタラプタセレクションは、発光素子と受光素子を対向して並べ、その間を検出物が通過するとき光を遮ることにより物体の有無を検出する光スイッチです。機械式スイッチと異なり、接点を持たない無接点スイッチのため接点の磨耗がなく高い信頼性があります。

特長

  • 小型から大型までのパッケージラインアップ
  • 省電力タイプの展開

アプリケーション

  • プリンタ
  • 事務機器
  • モータ位置検出

Read More

ラインアップ

ラインアップ

リニアフォトトランジスタ出力

パッケージ 品名 標準特性
ギャップ幅(mm) スリット幅(mm) IC(mA)   tr, tf(µs)
VCE(V) IF(mA)
超小型面実装タイプ RPI-0125 1.2 0.3 0.45Min.
4.95Max.
5.0 20 10
小型面実装タイプ RPI-0226 2.0 0.3 0.1Min. 5.0 5 50
超小型タイプ RPI-122 0.8 0.25 0.18Min.
1.08Max.
0.7 3 10
RPI-121 0.8 0.4 0.7Min. 5.0 20 10
RPI-125 1.2 0.3 0.45Min.
4.95Max.
5.0 20 10
小型タイプ RPI-221 2.3 0.4 0.2Min. 5.0 20 10
RPI-222 2.0 0.2 0.18Min.
0.95Max.
5.0 10 10
RPI-243 2.0 0.4 0.5Min. 5.0 20 10
RPI-246 2.0 0.2 0.35Min.
1.2Max.
5.0 20 10
RPI-352 3.0 0.4 0.2Min. 5.0 20 10
RPI-441C1 4.0 0.5 0.2Min. 5.0 20 10
省電力タイプ RPI-0352E 3.0 0.4 0.18Min 5.0 10 10
RPI-352E 3.0 0.4 0.2Min. 5.0 10 10
RPI-441C1E 4.0 0.5 0.2Min. 5.0 10 10

赤外発光ダイオード

赤外発光ダイオードは、光通信用やリモコン送信機用とした通信向けの各セットに対応しています。
ランプタイプから面実装タイプまでパッケージラインアップを取り揃えています。

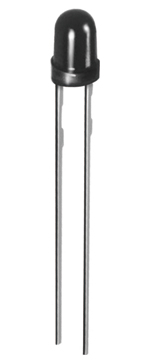

SIR-34ST3F
SIR-34ST3F

特長

  • パラボラ構造による高出力タイプ
  • パッケージラインアップを展開

アプリケーション

  • 赤外線通信機
  • 光センサ送信用

Read More

赤外発光ダイオード

パッケージ 品名 特長 絶対
最大
定格
標準特性
IF(mA) IE(mW/sr)   VF(V)   λP(nm) tr, tf(µs) θ1/2(deg)
IF(mA) IF(mA)
Φ3樹脂 SIR-34ST3F リモコン用に最適 100 10.5 50 1.3 100 950 1 27
SIR-341ST3F 小型高出力 75 18.1 50 1.3 50 940 1 16
Φ5樹脂 SIR-56ST3F リモコン用に最適 100 15.0 50 1.3 100 950 1 15
SIR-563ST3F リモコン用に最適・高出力 100 21.0 50 1.34 50 940 1 15
SIR-568ST3F 光通信用高速LED 100 38.0 50 1.6 50 850 fc=50MHz 13
サイドビュー樹脂 SIM-20ST モールドタイプ汎用品 50 7.5 50 1.3 50 950 1 15
SIM-22ST モールドタイプ汎用品 50 0.8 10 1.3 50 950 1 30
表面実装
タイプ
(トップビュー)
SIM-030ST 近接センサに最適
低背(0.9mm)
100 25.0 100 1.7 100 870 0.1 20
SIM-040ST 近接センサに最適
高出力タイプ
100 40.0 100 1.7 100 870 0.1 20

フォトトランジスタ

フォトトランジスタは、赤外領域の分光感度をもっており、ランプタイプ・サイドビュータイプを取り揃えております。

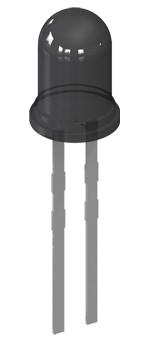

RPT-38PB3F
RPT-38PB3F

特長

  • ランプタイプ・サイドビュータイプのラインアップ

アプリケーション

  • 光通信機器
  • 光センサ受信用

Read More

フォトトランジスタ

パッケージ 品名 特長 可視光
カット
絶対最大定格 標準特性
VCEO(V) PC Max.(mW) ICEO Max.(µA)   IC(mA) λP(nm) tr, tf(µs) θ1/2(deg)
VCE(V)
φ3樹脂 RPT-34PB3F 可視光カット 32 150 0.5 10 2.0Min. 800 10 36
RPT-37PB3F 可視光カット、極性判別可 32 150 0.5 10 2.0Min. 800 10 36
RPT-38PB3F 可視光カット 32 150 0.5 10 2.0Min. 800 10 36
サイドビュー
樹脂
RPM-20PB 可視光カット 32 100 0.5 10 0.5Min. 800 10 14
RPM-22PB 可視光カット、広指向性 32 100 0.5 10 0.48Min. 800 10 32

フォトダイオード

フォトダイオードは、赤外領域の分光感度をもっており、面実装タイプのパッケージをご用意しております。

RPMD-0100
RPMD-0100

特長

  • 応答性が高く、高速通信に最適

アプリケーション

  • 光通信機器
  • 光センサ受信用

Read More

フォトダイオード

パッケージ 品名 特長 可視光
カット
絶対最大定格 標準特性
VR(V) PD Max.(mW) 光電流(µA) 暗電流(nA) λP(nm) tr, tf(ns) θ1/2(deg)
表面実装タイプ
(トップビュー)
RPMD-0100 小型・薄型 60 30 8 6Max. 940 100 60
