BP3595はBP3591（IEEE802.11b/g/nに準拠したアンテナ内蔵無線LANモジュール）の機能を維持したままサイズダウンした小型タイプのモジュールです。BP3591/BP3599と同じソフトウェアコンパチビリティとなっていますので、過去の開発資産がそのまま活用できます。また最適化されたアンテナ設計が既に施されている為、ユーザーは一切の高周波設計が不要です。更に国内電波法認証取得済みなので、お客様のセットに組み込んで直ぐに無線設備として使用できます。BP3595は無線LAN搭載セットの小型化に大きく貢献します。

ブロック図

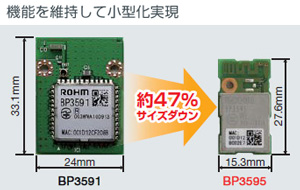

機能を維持して小型化実現
サンプル・評価ボード購入はこちら
  • RSコンポーネンツリンク
  • chip 1 stopの購入ページへ
  • corestaffの購入ページへ

無線LANサポートページ

最新ファームウェアや評価ボードのドキュメントなど、製品を使用するために必要なデータを公開しています。

更新情報をメールで配信！

こちらからファームウェアの更新情報等をいち早くお知らせします。

評価ボード(UART)

  • BP359C（マザーボード）
  • BP359C-accessories（コネクタ・ネジ）
  • BP359D（BP3591/9用ピッチ変換基板）
  • BP359F（BP3595用ピッチ変換基板）

評価ボード

NEW　無線LANモジュール第五弾（サンプルプログラム提供開始）

  • 無線LANモジュール第四弾（BP3595）

  • 無線LANモジュール第三弾（BP3599）

無線LANモジュール第二弾（BP3591）

  • 無線LANモジュール第一弾（BP3591）

特長

  • IEEE802.11b/g/n [20MHz, 1×1]準拠
  • 豊富なホストインターフェース（USB2.0, SDIO,UART）
  • WPA-PSK,WPA2-PSK,WPS等無線ＬＡＮ規格準拠処理を全てモジュールで処理
  • TCP/IPプロトコルスタック内蔵版もラインナップ
  • 広範な動作温度範囲（-40～+85℃）
  • 単一3.3Ｖ電圧駆動
  • アンテナ内蔵で日本電波法認証済み
  • ステーション／アクセスポイント機能搭載

仕様

無線LAN規格 IEEE802.11b , IEEE802.11g , IEEE802.11n , IEEE802.11i
ホストインターフェース UART(～921600bps)
SDIO Ver. 2.00(High-Speedモード)
USB2.0(High-Speedモード)
送受信周波数 2,400MHz～2,483.5MHz(ch1～ch13)
送信Power IEEE802.11b : 15dBm±2dB
IEEE802.11g : 13dBm±2dB
IEEE802.11n : 12dBm±2dB
通信速度 IEEE802.11b : 1～11Mbps
IEEE802.11g : 6～54Mbps
IEEE802.11n : 6.5～72.2Mbps
アクセス方式 CSMA / CA
アクセスモード インフラストラクチャ / アドホック
セキュリティ 64bit / 128bit WEP, TKIP, AES
電源電圧 3.3V
消費電流 送信時 : 連続送信時 : 300mA Typ.
受信時 : 受信時 : 200mA Typ.
スリープ時 : 1mA Typ.
動作環境 温度 : -40°C ～ +85°C
湿度 : 85%以下（結露なきこと）

ラインアップ

品名 電源電圧
(V)		 動作温度
(°C)		 ホストCPU
インタフェース		 対応規格 搭載
システムLSI		 外形寸法
(mm)		 パッケージ※
BP3580 3.1～3.5
（単一電源）		 －40～＋85 USB/SDIO
/UART
  • IEEE802.11b/g/n
    (CH1～CH13対応)
  • EEE802.11i
    (セキュリティー規格)
  • アンテナダイバシティ対応可
    (切り換え信号を出力)
  • WPS, TCP/IPを内蔵
 BU1805GU 17.0×17.0×2.3 面実装タイプ
端面スルーホール
1.27mmピッチ48pin
BP3591 3.1～3.5
（単一電源）		 －40～＋85 USB/SDIO
/UART
  • IEEE802.11b/g/n
    (CH1～CH13対応)
  • IEEE802.11i
    (セキュリティー規格)
  • チップアンテナ内蔵
  • WPS, TCP/IPを内蔵
 BU1805GU 24.0×33.1×4.7 コネクタ実装タイプ
0.5mmピッチ34pin
BP3599 3.1～3.5
（単一電源）		 －40～＋85 USB/SDIO
/UART
  • BP3591にFLASH MEMORYを内蔵
  • FIRMWARE書き込み済み
 BU1805GU 24.0×33.1×4.7 コネクタ実装タイプ
0.5mmピッチ34pin
BP3595 3.1～3.5
（単一電源）		 －40～＋85 USB/SDIO
/UART
  • IEEE802.11b/g/n
    (CH1～CH13対応)
  • IEEE802.11i
    (セキュリティー規格)
  • アンテナ内蔵
  • WPS, TCP/IPを内蔵
 BU1805GU 15.3×27.6×2.6 コネクタ実装タイプ
0.4mmピッチ30pin

用途

  • AV機器、産業機器、センサーネットワーク、ホームネットワーク
  • 無線LANルータと繋がる全ての機器
  • スマートフォンと無線LANで繋がる全ての機器
  • マイコンが非力なため無線LAN搭載をあきらめていた機器
  • 開発コスト面で無線LAN搭載をあきらめていた機器

例：スマートフォンを使ったホームネットワーク

スマートフォンを使ったホームネットワーク例
