RISC 方式のオリジナル16bit CPU “U16 Core” を搭載した ML62Q2700グループは、簡単に音声再生が可能な音声再生ハードウェアエンジン、最大480ドットのLCDドライバ、センサ測定での精度向上に貢献する高速12bit逐次比較型A/Dコンバータを搭載したマイコンです。
さらに、安全機能を搭載しているため、お客様のアプリケーションの安全・安心に貢献いたします。

かんたん検索



パラメトリックサーチ


X X

      Loading
      Loading
      Loading

      製品概要



      音声再生機能搭載 ML62Q2000シリーズ/ML62Q2700グループ (U16)

      概要

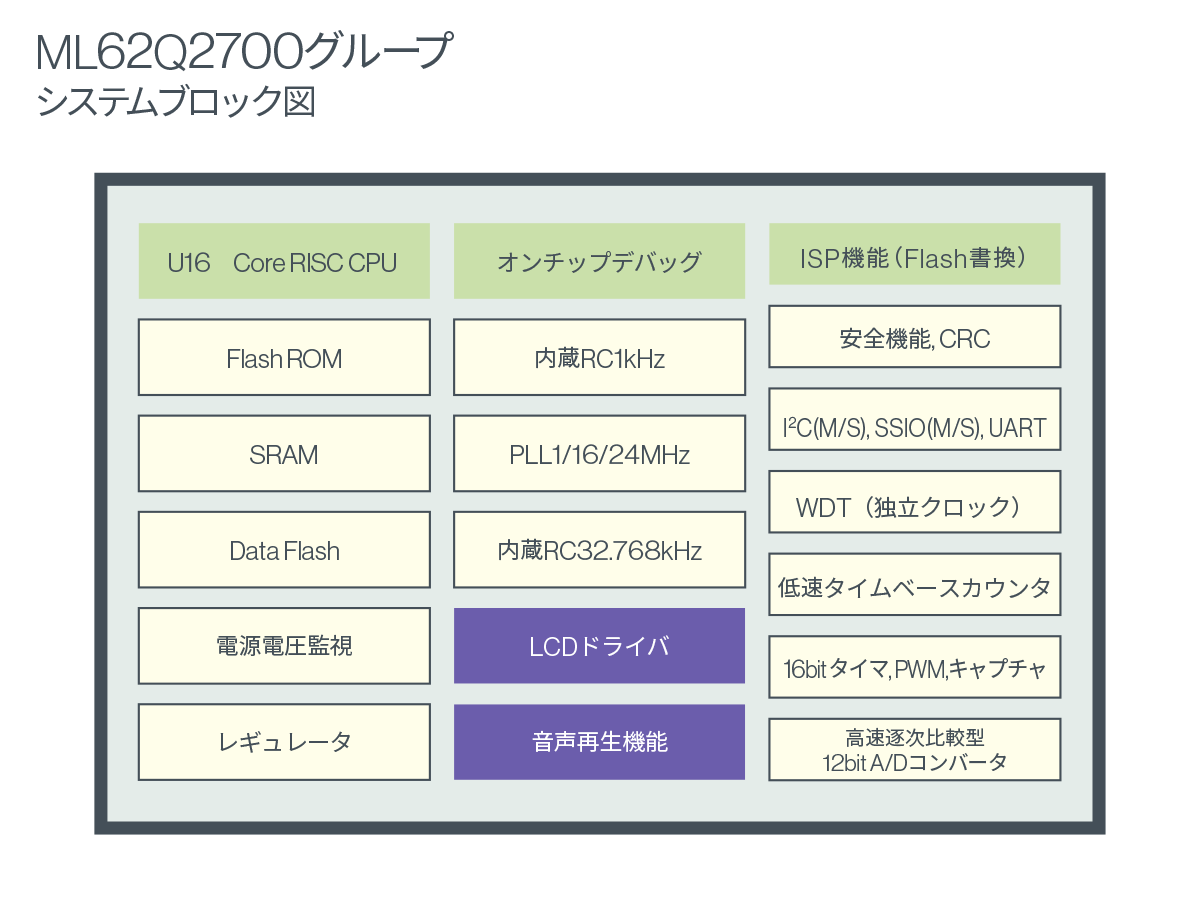

      ML62Q2700グループ システムブロック図

      ML62Q2700グループは、RISC方式のオリジナル16bit CPU U16 Core を搭載した高性能CMOS 16bit マイコンです。
      このグループには、プログラム・メモリ(Flashメモリ)、データ・メモリ(RAM)、データ Flash(消去単位128Byte、書込単位1Byte)、乗除算器、CRC演算器、クロック発生回路、タイマ、汎用ポート、UART、同期式シリアルポート、I2Cバス(マスタ、スレーブ)、電圧レベル監視機能(VLS)、高速逐次比較型12bit A/Dコンバータ、音声再生機能、LCDドライバ、安全機能(IEC60730/60335 Class B)など、多彩な周辺機能を集積しています。
      また、オンボードでのソフトウェアのデバッグおよびソフトウェアの書き換えが可能なオンチップデバッグ機能、および量産ラインでのFlashメモリへの書き込みが容易に可能なISP(In-System Programming)機能も搭載しています。

      製品特長

      特長 1音声再生ハードウェアエンジン搭載により、音声再生用ミドルウェアの購入不要で簡単に音声再生が可能

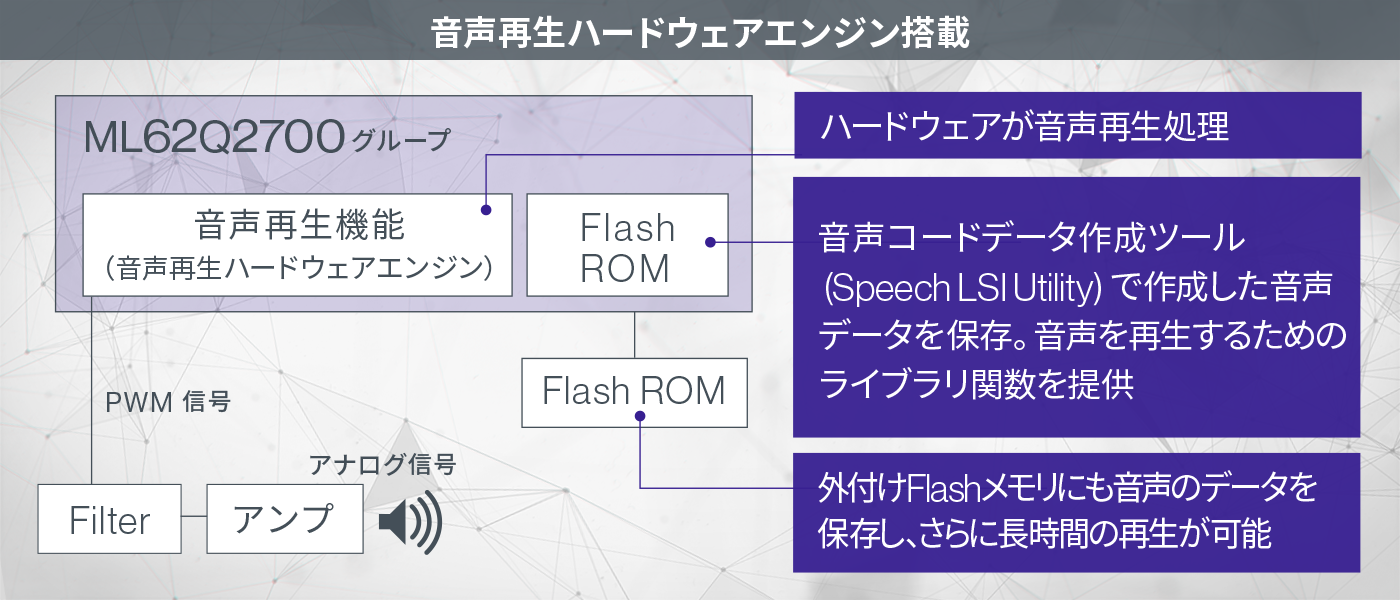

      音声再生ハードウェアエンジン搭載

      ガイダンスや効果音の再生時にCPU負荷を軽減できるADPCM音声再生ハードウェアエンジンを搭載。
      ロームが提供する音声を再生するためのライブラリ関数をコールすることで、簡単に再生できます。


      特長2センサ測定精度向上に貢献する 高速12bit逐次比較型A/Dコンバータ

      高速12bit逐次比較型A/Dコンバータ

      高速(Min 1.375μs / Ch.)でのA/D変換が可能であり、短時間でのセンシング回数を増やすことができるため、測定精度の向上に貢献します。


      特長3不測の事態から機器やシステムを守る安全機能搭載

      自己診断機能
      • 逐次比較型 A/Dコンバータのテスト
      • クロック相互監視
      • 通信機能の自己テスト(UART)
      • 通信機能の自己テスト(SSIO)
      • 通信機能の自己テスト(I2C)
      • WDT カウンタ読み出し
      • ポート出力 レベルテスト機能
      • マイコンステータス 割込み
      • クロックバックアップ機能とそのテスト機能
      自己診断回路を搭載
      各ブロックの故障を自動検出
      エラー検出機能
      • RAM パリティ・エラー検出
      • ROM未使用領域 アクセスリセット
      • FlashメモリCRC 演算
      メモリデータのエラーや
      ROM未使用領域のアクセスを
      検出しメモリ誤動作検出
      メモリ保護機能
      • RAMガード
      • SFRガード
        (Special Function Register)
      RAM/SFRへの
      誤書込み防止

      IEC60730*1 / IEC60335*2 (Class B)を認証できるハードウェアで14の「安全機能」を搭載しています。

      *1 IEC 60730:自動電気制御装置の国際規格
      *2 IEC 60335:家庭用及びこれに類する電気機器の安全性の国際規格


      特長 4全動作電圧(1.8V ~ 5.5 V)で24MHz高速動作が可能

      全動作電圧で24MHz高速動作が可能

      低い電圧でもマイコンの最大のパフォーマンスを発揮できます。


      特長 5シリアル通信に最適な高精度(±1.5%*1)発振回路搭載

      外付けのクロックおよびソフトウェア補正不要

      外付けのクロック不要でUART通信が可能。

      *1:動作温度条件:-40℃ ~ +85℃

      適用アプリケーション

      ML62Q2700グループ 適応アプリケーション

      ML62Q2700グループでは、ML62Q1000シリーズの特長である「安全機能」による“安全・安心”を継承し、さらに、業界トップクラスの消費電力、センサ測定での精度向上に貢献する高速12bit逐次比較型A/Dコンバータ搭載などにより、高精度アナログ測定が必要な計測装置などの産業機器、給湯器、炊飯器などの家電に最適です。

      音声合成作成ユーティリティツール (Speech LSI Tools)

      Speech LSI Tools

      ML62Q2700グループで使用する音声コードデータの作成は、PC上で動作する「Speech LSI Tools」のソフトウエアを使用します。
      このSpeech LSI Toolsには、原音データ(WAVEファイル)の音声カット・接続やフェードイン・フェードアウトなどの変更が容易にできる「Wave Editor」と、WAVEファイルからHQ-ADPCM、ADPCM2フォーマットなどへの変換およびフレーズの編集ができる「Speech LSI Utility」などが含まれています。

      Speech LSI Tools の動作環境

      • Microsoft®
        Windows Windows 7, Windows 8.1, Windows 10
        Note : 32bit (x86) / 64bit (x64) 環境に対応
      • プロセッサおよびメモリ
        セットアップされているOSのシステム要件に準じます
      • ハードディスク領域
        1GBの使用可能なハードディスク領域
      • オーディオ
        Windows互換のサウンドカードおよびスピーカー
      • USB Port

      長期供給プログラム

      長期供給プログラム

      ML62Q2000シリーズは、「長期供給プログラム」の対象製品です。
      長期供給プログラムのページをご覧ください。
      ※詳細についてはお問い合わせください。
